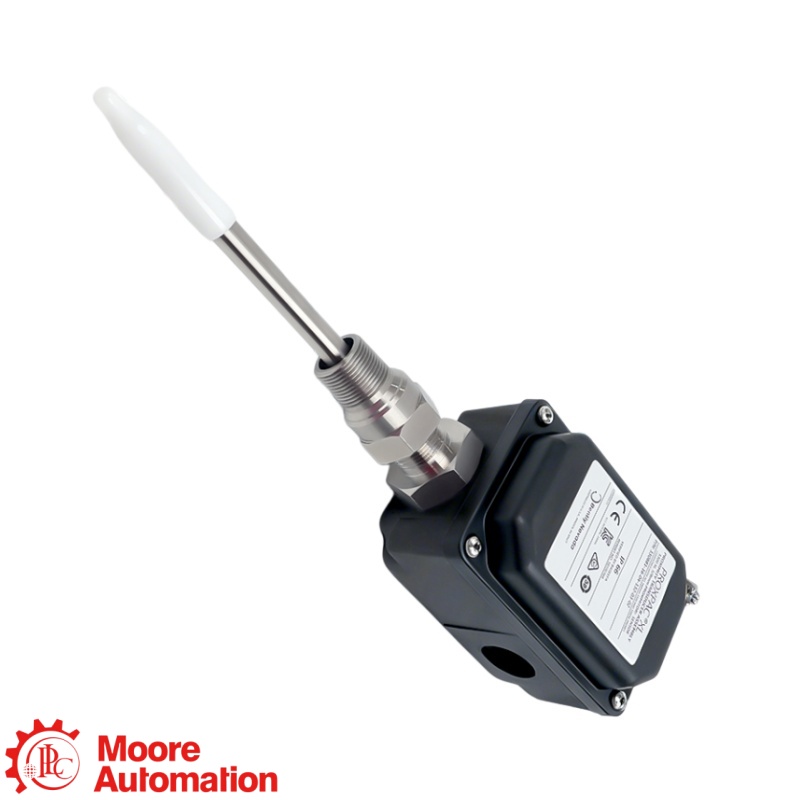

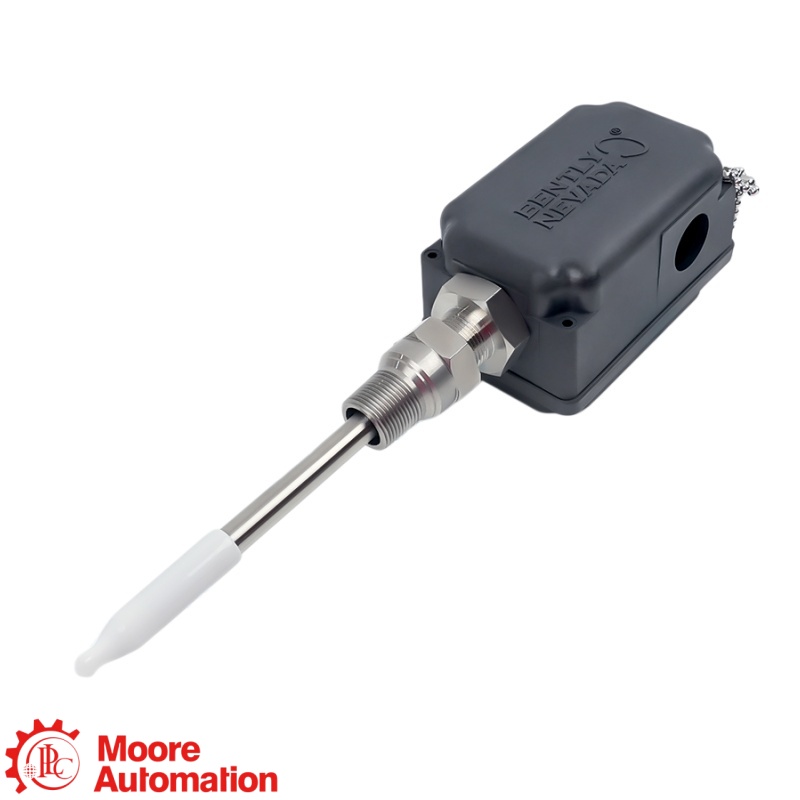

Gruppo trasduttore Bently Nevada 330881-16-10-100-03-02 PROXPAC XL

330881-16-10-100-03-02 Si tratta di un trasduttore di prossimità Bently Nevada PROXPAC XL che integra una sonda 3300 XL da 8 mm e un sensore Proximitor per la misurazione senza contatto delle vibrazioni e della posizione dell'albero. La sua sonda non omologata, la distanza di 100 mm, la penetrazione di 100 mm, il raccordo M20 e l'attacco 3/4-14 NPT devono essere abbinati a un canale di monitoraggio compatibile da 200 mV/mil.

330881-16-10-100-03-02 Si tratta di un gruppo PROXPAC XL metrico in cui -16 seleziona una sonda 3300 XL da 8 mm senza approvazioni, -10 specifica un adattatore distanziatore da 100 mm e -100 specifica una penetrazione della sonda di 100 mm. Questi campi di configurazione determinano lo stato di installazione fisica e di approvazione, pertanto devono corrispondere ai requisiti del case della macchina e del sito.

330881-16-10-100-03-02 Utilizza l'opzione sonda -16 senza approvazioni per aree pericolose, mentre la versione -28 utilizza una sonda con approvazioni multiple. Entrambi i gruppi eseguono misurazioni di vibrazione o posizione senza contatto, ma non sono automaticamente intercambiabili laddove sia richiesta la certificazione per aree pericolose.

330881-16-10-100-03-02 Si tratta di un gruppo trasduttore di prossimità autonomo con il sensore Proximitor all'interno dell'alloggiamento, quindi non è necessario utilizzare un cavo di prolunga separato tra la sonda e il Proximitor. Richiede comunque un cablaggio di campo correttamente schermato verso un monitor compatibile, insieme alle condizioni di alimentazione, target e distanza specificate.

330881-16-10-100-03-02 Richiede una tensione da -17,5 a -26 V CC con una corrente massima di 12 mA senza barriere, oppure da -23 a -26 V CC quando si utilizzano le barriere. La sua uscita di 7,87 V/mm e il campo lineare di 2 mm richiedono un ingresso monitor compatibile, una configurazione di barriere, un cablaggio di campo schermato e un materiale bersaglio adeguato.

330881-16-10-100-03-02 Combina un adattatore distanziatore da 100 mm, una penetrazione della sonda da 100 mm, un raccordo M20, due tappi e una filettatura di montaggio 3/4-14 NPT. Prima dell'installazione, verificare lo spazio libero tra la macchina e il carter, le dimensioni e il materiale del target, la distanza della sonda, l'ingresso del condotto e l'esatta geometria di montaggio.

330881-16-10-100-03-02 Il preventivo deve includere il codice d'ordine completo, foto chiare della targhetta e dell'installazione, quantità, destinazione, modello del monitor, alimentazione e configurazione delle barriere, requisiti per aree a rischio di esplosione, dimensioni di montaggio e dettagli del condotto. Questi elementi consentono di verificare il gruppo trasduttore configurato e i relativi limiti di compatibilità prima della fornitura.
