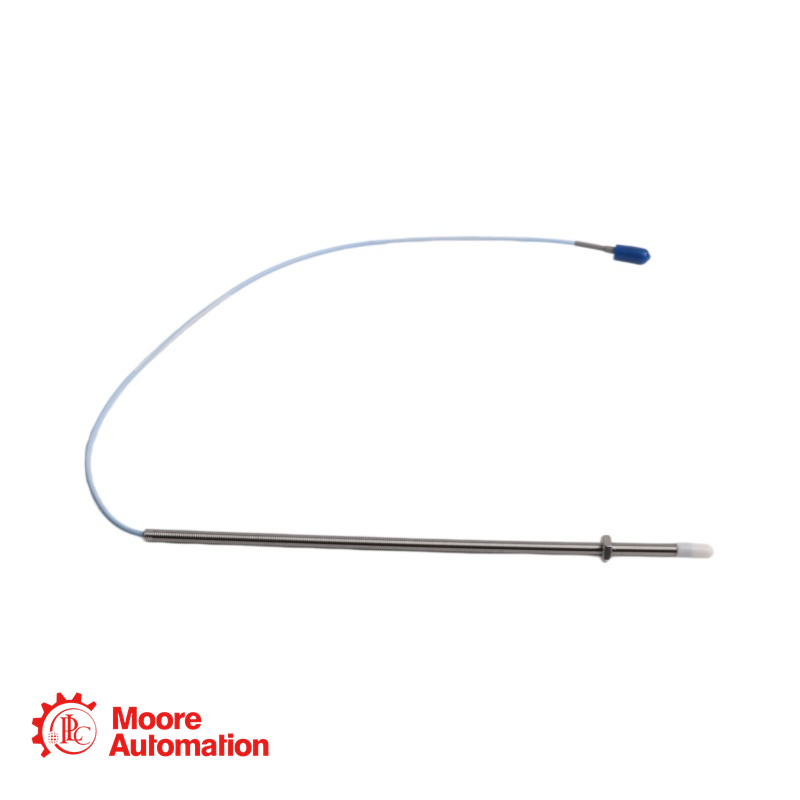

Bently Nevada 330901-00-24-05-02-05 Sonda di prossimità NSv

330901-00-24-05-02-05 Descrizione

330901-00-24-05-02-05 èSonda 3300 NSv, filettatura 1/4-28 UNF,senza armatura

Gli usi principali del sistema di trasduttori 3300 XL NSv sono per le aree in cui le restrizioni di foratura, vista laterale o vista posteriore limitano l'uso del Bently Nevada 3300 standard e
Sistemi di trasduttori 3300 XL da 5 e 8 mm. È ideale anche per applicazioni con bersagli di piccole dimensioni, come la misurazione delle vibrazioni radiali su alberi di diametro inferiore a 51 mm (2 pollici) o della posizione assiale su bersagli piani di dimensioni inferiori a 15 mm (0,6 pollici). Viene utilizzato principalmente nelle seguenti applicazioni su macchine con cuscinetti a film fluido in presenza di un albero di piccole dimensioni o di una visuale laterale ridotta:
Misurazioni della vibrazione radiale e della posizione radiale
Misurazioni della posizione assiale (spinta)
Misurazioni del tachimetro e della velocità zero
Riferimento di fase (segnali Keyphasor)
Il sistema di trasduttori 3300 XL NSv è progettato per sostituire sia i sistemi di trasduttori 3300 RAM che i sistemi di trasduttori 190 delle serie 3000 o 7000. Gli aggiornamenti dal sistema 3300 RAM al sistema 3300 XL NSv possono utilizzare la sonda, il cavo di prolunga e il sistema di monitoraggio esistenti.

330901-00-24-05-02-05 Schemi

Opzione lunghezza non filettata: 0,0 pollici
Opzione lunghezza totale della cassa: 2,4 pollici
Opzione lunghezza totale: 0,5 metri (20 pollici)
Opzione connettore e tipo di cavo: connettore coassiale miniaturizzato ClickLoc, cavo standard
Opzione di approvazione dell'agenzia: Approvazioni multiple

Resistenza di uscita: 50 Ω
Impostazione consigliata dello spazio: 1,0 mm (40 mils)

330901-00-24-05-02-05 FAQ

Quali sono le principali applicazioni di questa sonda?

È progettato per installazioni in spazi ristretti, come nel caso di compressori centrifughi, compressori frigoriferi e compressori per gas di processo. È ideale per misurare vibrazioni e posizione radiali, posizione assiale (spinta) e per fornire segnali tachimetrici o keyphasor, soprattutto su alberi di piccole dimensioni o in presenza di visibilità laterale limitata.

Qual è la corretta impostazione della distanza tra gli elettrodi per questa sonda?

La distanza consigliata tra gli elementi è di 1,0 mm (40 mils). L'intervallo lineare si estende da circa 0,25 mm a 1,75 mm (da 10 a 70 mils) dal bersaglio.

Qual è la lunghezza massima di innesto della filettatura 1/4-28?

La lunghezza massima consigliata per l'innesto della filettatura è di 0,375 pollici. Superare questa lunghezza potrebbe causare inceppamenti durante l'installazione.

Questa sonda può essere utilizzata in aree pericolose?

Sì. L'opzione di approvazione dell'agenzia "05" indica approvazioni multiple per aree pericolose, tra cui le certificazioni CSA, ATEX e IECEx per l'uso in applicazioni intrinsecamente sicure (ia) e non incendiarie (nA, ec).

Qual è la massima resistenza alla trazione del cavo della sonda?

La resistenza alla trazione massima nominale è di 220 N (50 lb) dalla custodia della sonda al cavo della sonda.

Che tipo di connettore utilizza questa sonda?

Utilizza un connettore coassiale miniaturizzato ClickLoc in ottone placcato oro. Questo connettore si blocca in posizione per evitare che si allenti a causa delle vibrazioni.
