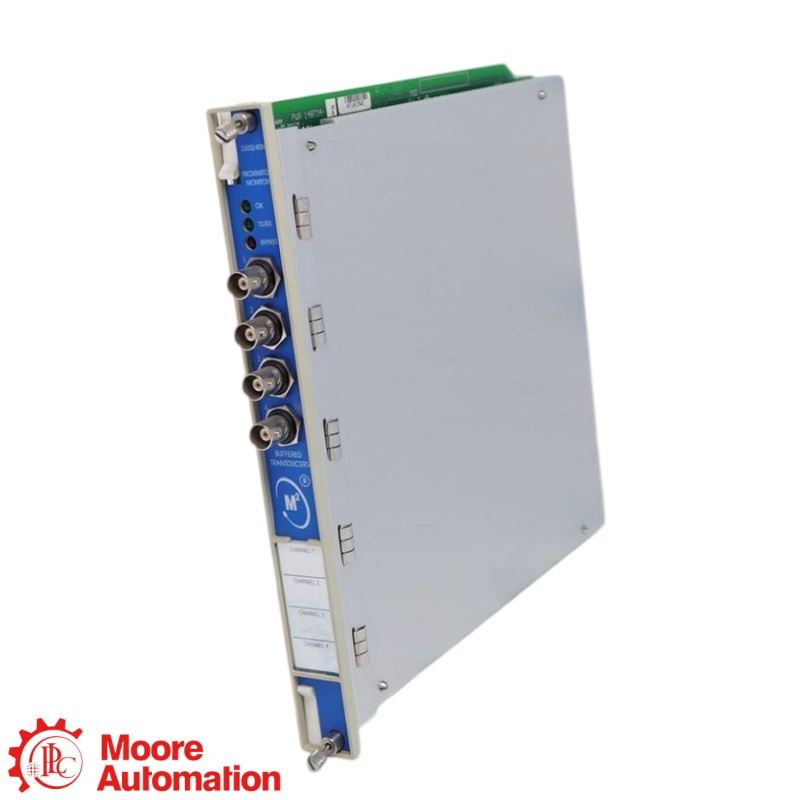

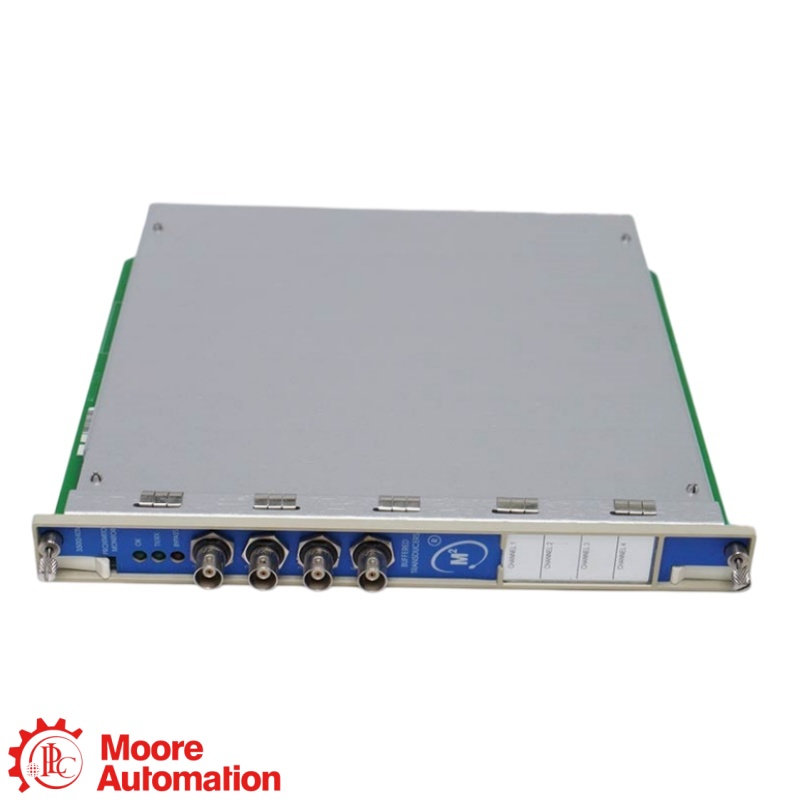

Monitor di prossimità Bently Nevada 3500/40M 140734-01
Monitor di prossimità Bently Nevada 3500/40M 140734-01
Monitor di prossimità Bently Nevada 3500/40M 140734-01

Monitor di prossimità Bently Nevada 3500/40M 140734-01

BENTLY NEVADA · MONITOR DI PROSSIMITÀ 3500/40M

3500/40M 140734-01

IL 3500/40M 140734-01 Si tratta di un monitor di prossimità Bently Nevada 3500/40M a quattro canali per misurazioni di vibrazioni radiali, posizione di spinta, eccentricità, espansione differenziale o REBAM. Prima della sostituzione, verificare l'esatta revisione hardware 140734-01, il modulo I/O e la configurazione del rack installato.

CANALI4
FUNZIONIFino a 2
ENERGIA7,7 W tipico
SCHEDA PRINCIPALE0,91 kg
PRODUTTOREBentley Nevada
CONDIZIONI / GARANZIAProdotto originale nuovo · Garanzia di un anno
CERTIFICAZIONE ISOProdotto certificato ISO
VERIFICA● Foto e video del prodotto forniti su richiesta
RICHIEDI UN PREVENTIVO
Informarsi ora
RICERCA MODELLOTrova un codice articolo specificoApri direttamente la pagina del prodotto Moore Automation più corrispondente.
BENTLY NEVADA ● MONITOR DI PROSSIMITÀ 3500/40M
SISTEMA DI PROTEZIONE MACCHINARI 3500

3500/40M 140734-01

MODELLO FAMIGLIA 3500/40M

È NECESSARIA LA VERIFICA DEL CODICE ARTICOLO ESATTO

RUOLO DEL MODULO
3500/40M 140734-01 È un monitor di prossimità a quattro canali integrato nel sistema di protezione macchinari Bently Nevada 3500. Accetta da uno a quattro segnali provenienti da trasduttori di prossimità, li elabora per le misurazioni configurate dei macchinari e confronta ciascun parametro monitorato con i punti di allarme impostati.
NOTA DI CONFIGURAZIONE
Per 3500/40M 140734-01Prima della sostituzione, verificare la targhetta identificativa completa del modulo, la revisione hardware, le funzioni dei canali accoppiati, il modulo di terminazione I/O, la sensibilità del trasduttore, l'alimentazione del rack e la configurazione 3500. L'attuale scheda tecnica pubblica della famiglia identifica la famiglia di monitor 3500/40M, ma non elenca il modello 140734-01 nella relativa tabella dei pezzi di ricambio.
👩‍💼
VUOI IL MIGLIOR PREZZO?
Frida
Responsabile vendite 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
SUDDIVISIONE DEL NUMERO D'ORDINE

Come verificare il riferimento 3500/40M 140734-01

3500/40M
Famiglia di monitorMonitor di prossimità a quattro canali 3500/40M
140734
Riferimento hardwareCorrispondere all'etichetta del modulo installato
01
Suffisso di revisioneVerificare la revisione e la compatibilità
CARATTERISTICHE DI RIFERIMENTO DEL PRODUTTORE

Specifiche tecniche

Scheda tecnica della famiglia 3500/40M 141535 ↗
3500/40M · MONITOR DI PROSSIMITÀ

Dati tecnici in sintesi

Prima di sostituire il modulo 140734-01, verificare l'esatta configurazione.

CANALI4
IMPEDENZA DI INGRESSO10 kΩ
ENERGIA7,7 W tipico
SCHEDA PRINCIPALE0,91 kg
Scheda tecnica del monitor di prossimità Baker Hughes 3500/40M 141535 Rev. R (riferimento alla famiglia).
Informazioni generali ＋
MarcaBentley Nevada
Riferimento completo fornito3500/40M 140734-01
Tipo di prodottoMonitor di prossimità a quattro canali
Famiglia di prodottiSistema di protezione macchinari 3500
ProduttoreBently Nevada / Baker Hughes
INPUT E MONITORAGGIO ＋
Ingressi di segnaleDa uno a quattro trasduttori di prossimità Bently Nevada
Abbinamento dei canaliCanali 1–2 e 3–4; fino a due funzioni di misurazione
Misure supportateVibrazione radiale, posizione di spinta, eccentricità, espansione differenziale o REBAM
DATI ELETTRICI E FISICI ＋
Potenza tipica7,7 W
Impedenza I/O standardIngresso 10 kΩ; alimentazione trasduttore -24 Vdc
Scheda madre241,3 × 24,4 × 241,8 mm; 0,91 kg
Campo operativoDa -30 a +65 °C con I/O di terminazione interno/esterno
Funzioni di misurazioneVibrazione radiale, spinta, eccentricità, espansione differenziale o REBAM
VERIFICA DELLA DOCUMENTAZIONE E DELL'ORDINE ＋
Referenza ufficiale della famigliaScheda tecnica del monitor di prossimità Baker Hughes 3500/40M 141535 Rev. R (riferimento alla famiglia).
Controllo del ricambio esattoConfermare la targhetta 140734-01, la revisione hardware, il modulo I/O, il rack, il firmware, i trasduttori e la quantità.
FAQ

Domande più frequenti poste dagli acquirenti

Che cosa significa 3500/40M 140734-01 Fare?＋
3500/40M 140734-01 Viene fornito come monitor di prossimità a quattro canali Bently Nevada 3500/40M. Elabora da uno a quattro segnali di trasduttori di prossimità per le misurazioni dei macchinari configurati e confronta continuamente tali misurazioni con i punti di allarme impostati; la revisione hardware 140734-01 e gli I/O installati devono corrispondere esattamente al rack 3500.
Quali applicazioni e trasduttori possono essere utilizzati con 3500/40M 140734-01?＋
3500/40M 140734-01 Appartiene alla famiglia 3500/40M ed è utilizzato per il monitoraggio di vibrazioni radiali, posizione di spinta, eccentricità, espansione differenziale o REBAM. La funzione configurata, il tipo di trasduttore, la sensibilità, la scala e i punti di intervento dell'allarme devono essere compatibili con il progetto di protezione della macchina prima della messa in servizio.
Come sono i quattro canali di 3500/40M 140734-01 configurato?＋
3500/40M 140734-01 Accetta fino a quattro ingressi per trasduttori di prossimità. La famiglia 3500/40M programma i canali a coppie: i canali 1 e 2 condividono una funzione, mentre i canali 3 e 4 ne condividono un'altra o la stessa, pertanto è necessario verificare la configurazione del rack scaricata prima di spostare il cablaggio sul campo.
Quali dati elettrici e fisici devono essere controllati 3500/40M 140734-01?＋
3500/40M 140734-01 È necessario verificare i valori relativi alla famiglia di componenti: potenza tipica di 7,7 W, impedenza di ingresso I/O standard di 10 kΩ, alimentazione del trasduttore a -24 Vdc e una scheda madre di dimensioni 241,3 × 24,4 × 241,8 mm, peso 0,91 kg. Confermare la revisione esatta del modulo e il budget di potenza del rack.
Quale terminazione I/O deve corrispondere 3500/40M 140734-01?＋
3500/40M 140734-01 Non è possibile selezionarlo solo in base al nome del monitor. La famiglia 3500/40M supporta opzioni di terminazione interna, terminazione esterna e I/O con barriera interna, con diversi vincoli di approvazione; verificare il modulo I/O posteriore, i connettori, il cablaggio e i requisiti per aree pericolose.
Potere 3500/40M 140734-01 essere sostituito direttamente da 176449-01?＋
3500/40M 140734-01 Non deve essere considerato direttamente intercambiabile con 176449-01 solo perché entrambi i riferimenti si riferiscono alla famiglia 3500/40M. La scheda tecnica attuale della famiglia elenca 176449-01 come ricambio, mentre 140734-01 non è presente nella sua tabella pubblica dei ricambi; ottenere la targhetta identificativa, la revisione hardware, gli I/O e la configurazione del rack prima della sostituzione.
Quali dati di ordinazione sono necessari per 3500/40M 140734-01?＋
Per 3500/40M 140734-01Fornire il riferimento completo della targhetta, la revisione hardware, le foto del modulo anteriore e posteriore, il tipo di terminazione I/O, i dettagli del rack e del firmware, i tipi e la sensibilità dei trasduttori, le funzioni del canale configurate, i requisiti di approvazione del sito e la quantità.
CONTATTA LO SPECIALISTA DI PRODOTTO

Verifica la tua configurazione con Frida

Per verificare la compatibilità, la disponibilità e i tempi di consegna, si prega di fornire il numero d'ordine completo e i dettagli dell'applicazione.

SCEGLI UN METODO DI CONTATTO DIRETTO
SCHEDA TECNICA UFFICIALE

Informazioni sul prodotto per 3500/40M 140734-01

Sono disponibili informazioni ufficiali sulla famiglia 3500/40M, ma il riferimento esatto 140734-01 non è stato trovato nell'attuale tabella pubblica dei pezzi di ricambio del produttore.

Stato ufficiale della scheda tecnica

La scheda tecnica del monitor di prossimità Baker Hughes 3500/40M, versione 141535 Rev. R, descrive la famiglia di monitor, ma non include il modello 140734-01 nella sua attuale tabella pubblica dei pezzi di ricambio. Verificare la targhetta identificativa e la revisione hardware esatte prima di ordinare o sostituire il componente.

VERIFICA RICHIESTA

Contattaci per ricevere assistenza.

Invia il modello completo, la quantità, le foto della targhetta e la tua domanda tecnica o di acquisto.

La scheda tecnica del monitor di prossimità Baker Hughes 3500/40M, versione 141535 Rev. R, descrive la famiglia di monitor, ma non include il modello 140734-01 nella sua attuale tabella pubblica dei pezzi di ricambio. Verificare la targhetta identificativa e la revisione hardware esatte prima di ordinare o sostituire il componente.
RELAZIONE DEL SISTEMA DI MONITORAGGIO 3500/40M

Come verificare il modello 3500/40M 140734-01 in un sistema 3500

Bentley Nevada è il marchio; il Sistema di protezione macchinari 3500 è la piattaforma; la 3500/40M è la famiglia di monitor; e 140734-01 deve corrispondere alla targhetta e alla configurazione del modulo installato.

Bentley Nevada · MARCA
Sistema 3500PIATTAFORMA DI PROTEZIONE MACCHINARI
INGRESSI DEL TRASDUTTORE

1–4 Trasduttori di prossimità

Il monitor accetta fino a quattro segnali da trasduttori di prossimità per le funzioni di misurazione configurate.

FUNZIONE DI MONITORAGGIO

Coppie di canali 3500/40M

I canali 1-2 e 3-4 sono configurati a coppie per consentire l'esecuzione simultanea di un massimo di due funzioni di misurazione.

VERIFICA DELL'ESATTEZZA DEL PEZZO

140734-01 Targhetta

Prima della sostituzione, verificare la corrispondenza tra il codice del componente, la revisione hardware, il modulo I/O posteriore, il firmware e la configurazione del rack.

Relazione di sistema: La revisione esatta del monitor, la terminazione I/O, la sensibilità del trasduttore, l'alimentazione del rack, il firmware, le funzioni del canale e le approvazioni del sito devono corrispondere.
AMBITI DI APPLICAZIONE

Mappa concettuale applicativa per i trasduttori di prossimità 3500/40M 1–4

Protezione dei macchinariConfronto continuo con i punti di allarme configurati
Verifica della configurazioneConferma rack, firmware, modulo I/O e coppie di canali
CENTRO APPLICAZIONITrasduttori di prossimità 3500/40M 1–4Condizionamento del segnale a quattro canali
Funzioni di misurazioneVibrazione radiale, spinta, eccentricità, espansione differenziale o REBAM
Verifica del codice articoloCorrispondenza tra la targhetta 140734-01 e le prove del sistema installato.
