991-01-XX-01-CN MOD:284318-01 Panoramica

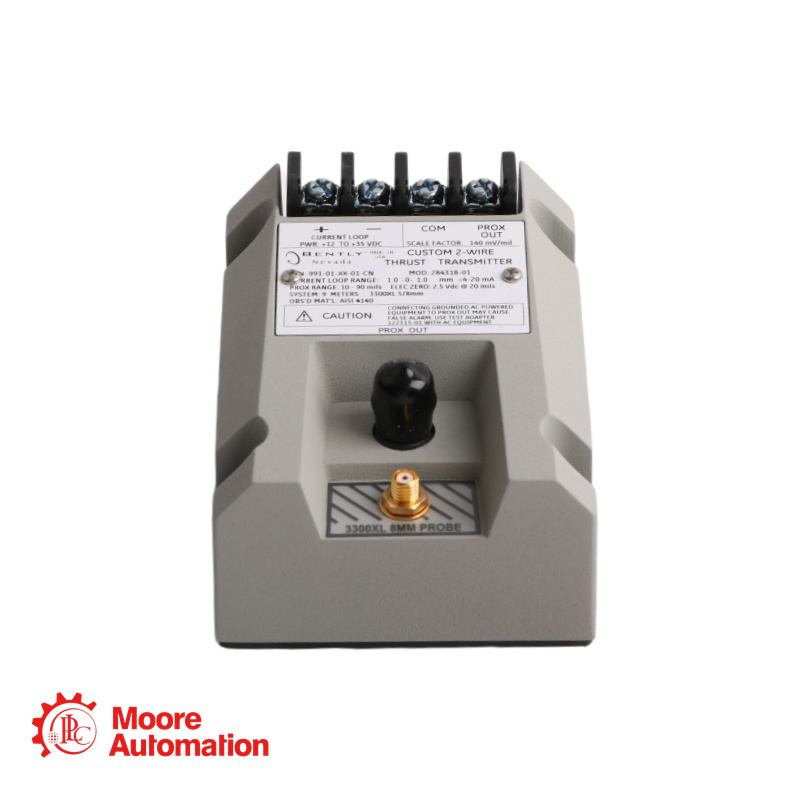

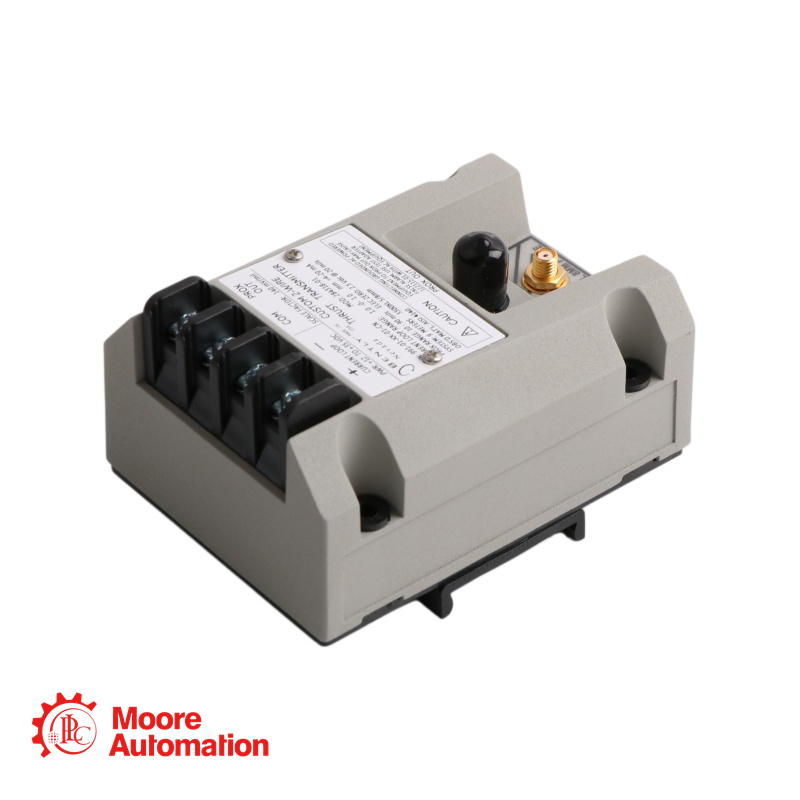

IL 991-01-XX-01-CN MOD:284318-01 Si tratta di un trasmettitore di spinta a due fili, alimentato ad anello, che accetta input da una sonda di prossimità da 3300 NSv per fornire un segnale 4-20 mA proporzionale allo spostamento assiale (posizione di spinta).IL 991-01-XX-01-CN MOD:284318-01 Il trasmettitore condiziona il segnale in unità ingegneristiche appropriate proporzionali alla posizione assiale dell'albero¹ e lo fornisce come un segnale standard industriale da 4 a 20 mA per l'ingresso nel sistema di controllo dove si verificano allarmi e logica di protezione dei macchinari.

991-01-XX-01-CN MOD:284318-01Parametri

Requisiti di alimentazione: ingresso da +12 a +35 Vdc sul terminale del trasmettitore
Segnale di uscita: 4-20 mA proporzionale sull'intervallo di fondo scala specificato (configurazione a 2 fili)
Campo di misura a fondo scala: 25-0-25 mils (zero centrale per la posizione di spinta)
Precisione del circuito: entro ±1,5% sull'intervallo di fondo scala specificato (tipico)
Resistenza massima del circuito: 1.000 Ω, cavo incluso, a 35 Vdc
Fattore di scala PROX OUT: 7,87 mV/μm (200 mV/mil) ±6,5% tipico
Impedenza di uscita PROX: impedenza di uscita di 10 kΩ calibrata per un carico di 10 MΩ
Campo di misura lineare (uscita Prox): da 0,25 a 1,65 mm (da 10 a 65 mils)
Non OK/Segnale di errore: l'output va a <3,6 mA entro 100 μs dopo la condizione Not OK
Temperatura di esercizio (trasmettitore): da -35 °C a +85 °C (da -31 °F a +185 °F)
Temperatura di esercizio (sonda): da -52 °C a +177 °C (da -62 °F a +351 °F)

Domande frequenti su 991-01-XX-01-CN MOD:284318-01

1. Qual è l'applicazione principale per il 991-01-XX-01-CN MOD:284318-01 Trasmettitore di spinta?

È destinato principalmente ai produttori di apparecchiature originali (OEM) di compressori centrifughi, piccole pompe, motori o ventilatori che necessitano di fornire un semplice segnale di spostamento assiale proporzionale (spinta) da 4-20 mA come input per il loro sistema di controllo dei macchinari.

2. Cosa indica il codice di approvazione "-CN"?

Il codice "-CN" indica che questo trasmettitore è certificato per l'uso in Cina con specifiche approvazioni da parte degli enti regolatori cinesi, tra cui CCC (China Compulsory Certification) e/o NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) per l'uso in aree a rischio di esplosione.

3. Qual è la corretta impostazione della distanza tra gli elettrodi della sonda?

La regolazione e la portata della sonda sono fondamentali per le misurazioni della posizione di spinta. Impostazioni errate della distanza tra gli elettrodi della sonda possono impedire al trasmettitore di raggiungere il fondo scala sia in direzione normale che in direzione opposta. La distanza tra gli elettrodi della sonda deve essere corretta per operare entro l'intervallo lineare da 0,25 a 1,65 mm (da 10 a 65 mils) dal bersaglio.

4. Cosa succede se la sonda di prossimità si guasta o ha un collegamento allentato?

Il segnale PROX OUT non è isolato dal loop 4-20 mA e la sua fase è invertita. Per collegare in sicurezza apparecchiature diagnostiche alimentate in corrente alternata, è necessario utilizzare l'adattatore di test 990/991 (122115-01), che fornisce isolamento e corregge la polarità del segnale.

5. Come si collega un'apparecchiatura diagnostica (come un oscilloscopio) all'uscita PROX OUT?

Il segnale PROX OUT non è isolato dal loop 4-20 mA e la sua fase è invertita.

6.Quali sono i limiti dell'utilizzo di un 991-01-XX-01-CN MOD:284318-01 Rispetto a un sistema di monitoraggio completo tramite trasmettitore di spinta?

Sebbene utile per segnalare anomalie nella posizione e nell'andamento della spinta, il segnale 4-20 mA non supporta funzioni di monitoraggio avanzate come la disattivazione temporizzata del canale OK, il bypass di pericolo o la moltiplicazione di intervento.
