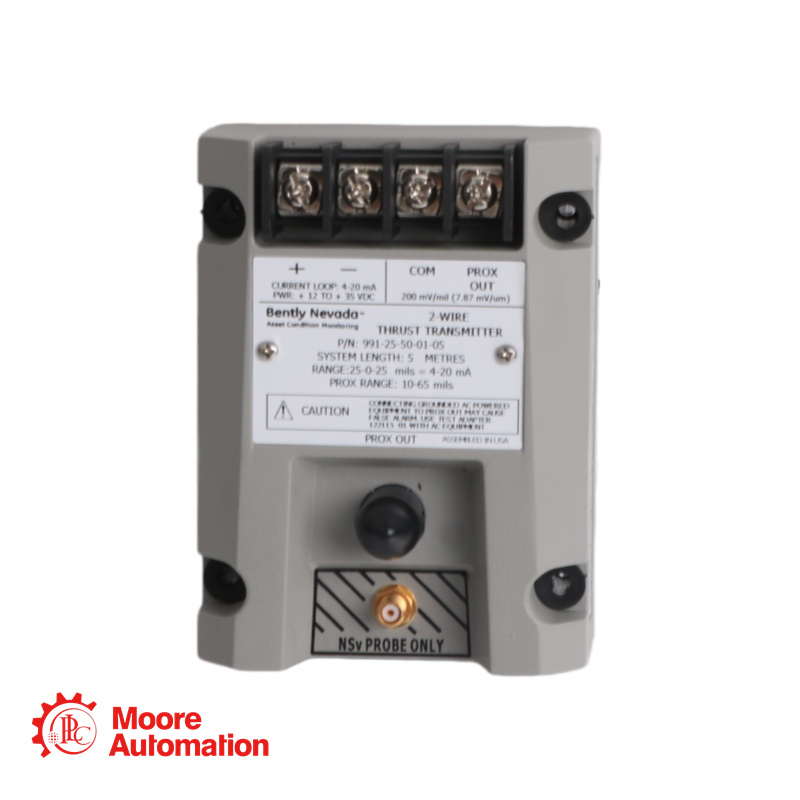

Trasmettitore di spinta Bently Nevada 991-25-50-01-05

Come ottenere un preventivo? Contattaci tramite i recapiti riportati di seguito:

991-25-50-01-05 Panoramica

IL 991-25-50-01-05 Il trasmettitore di spinta è destinato principalmente ai produttori di apparecchiature originali (OEM) di compressori d'aria centrifughi o piccole pompe, motori o ventilatori che preferiscono fornire un semplice segnale di spostamento assiale proporzionale (spinta) da 4 a 20 mA come input per il loro sistema di controllo dei macchinari.
IL 991-25-50-01-05 Il trasmettitore è un dispositivo a 2 fili, alimentato ad anello, che accetta input dalla nostra sonda di prossimità 3300 NSv e dal relativo cavo di prolunga (disponibile nelle opzioni di lunghezza del sistema da 5 m e 7 m). 991-25-50-01-05 Il trasmettitore condiziona il segnale in unità ingegneristiche appropriate proporzionali alla posizione assiale dell'albero¹ e lo fornisce come un segnale standard industriale da 4 a 20 mA per l'ingresso nel sistema di controllo dove si verificano allarmi e logica di protezione dei macchinari.

Parametri 991-25-50-01-05

Requisiti di alimentazione: ingresso da +12 a +35 Vdc sul terminale del trasmettitore
Segnale di uscita: 4-20 mA proporzionale sull'intervallo di fondo scala specificato (configurazione a 2 fili)
Campo di misura a fondo scala: 25-0-25 mils (zero centrale per la posizione di spinta)
Precisione del circuito: entro ±1,5% sull'intervallo di fondo scala specificato (tipico)
Resistenza massima del circuito: 1.000 Ω, cavo incluso, a 35 Vdc
Fattore di scala PROX OUT: 7,87 mV/μm (200 mV/mil) ±6,5% tipico
Impedenza di uscita PROX: impedenza di uscita di 10 kΩ calibrata per un carico di 10 MΩ
Campo di misura lineare (uscita Prox): da 0,25 a 1,65 mm (da 10 a 65 mils)
Non OK/Segnale di errore: l'output va a <3,6 mA entro 100 μs dopo la condizione Not OK
Temperatura di esercizio (trasmettitore): da -35 °C a +85 °C (da -31 °F a +185 °F)
Temperatura di esercizio (sonda): da -52 °C a +177 °C (da -62 °F a +351 °F)

Domande frequenti sul modello 991-25-50-01-05

1. Qual è l'applicazione principale del trasmettitore di spinta 991-25-50-01-05?

È destinato principalmente ai produttori di apparecchiature originali (OEM) di compressori centrifughi, piccole pompe, motori o ventilatori che necessitano di fornire un semplice segnale di spostamento assiale proporzionale (spinta) da 4-20 mA come input per il loro sistema di controllo dei macchinari.

2. Qual è la corretta impostazione della distanza tra gli elettrodi della sonda?

La regolazione e la portata della sonda sono fondamentali per la misurazione della posizione di spinta. Impostazioni errate della distanza tra le sonde possono impedire al trasmettitore di raggiungere il fondo scala sia in direzione normale che in direzione opposta. Per una corretta regolazione, seguire le istruzioni riportate nel manuale.

3. Cosa succede se la sonda di prossimità si guasta o ha un collegamento allentato?

Il circuito "NOT OK/Signal Defeat" si attiva. L'uscita del trasmettitore scenderà al di sotto di 3,6 mA entro 100 microsecondi dal verificarsi di un guasto. Ciò consente al sistema di controllo di distinguere tra una lettura di "spinta zero" e una condizione di guasto.

4. Come si collega un'apparecchiatura diagnostica (come un oscilloscopio) all'uscita PROX OUT?

Il segnale PROX OUT non è isolato dal loop 4-20 mA e la sua fase è invertita. Per collegare in sicurezza apparecchiature diagnostiche alimentate in corrente alternata, è necessario utilizzare l'adattatore di test 990/991 (122115-01), che fornisce isolamento e corregge la polarità del segnale.

5. Quali sono i limiti dell'utilizzo di un trasmettitore di spinta 991-25-50-01-05 rispetto a un sistema di monitoraggio completo?

Sebbene utile per segnalare anomalie nella posizione e nell'andamento della spinta, il segnale 4-20 mA non supporta funzioni di monitoraggio avanzate come la disattivazione temporizzata del canale OK, il bypass di pericolo o la moltiplicazione di intervento.

6.Cosa include l'opzione di approvazione dell'agenzia "-05"?

L'opzione "-05" offre molteplici approvazioni per aree pericolose, tra cui CSA Divisione 2 per il Nord America, ATEX Zona 0 e Zona 2 per l'Europa e l'approvazione marittima ABS per applicazioni marine.
