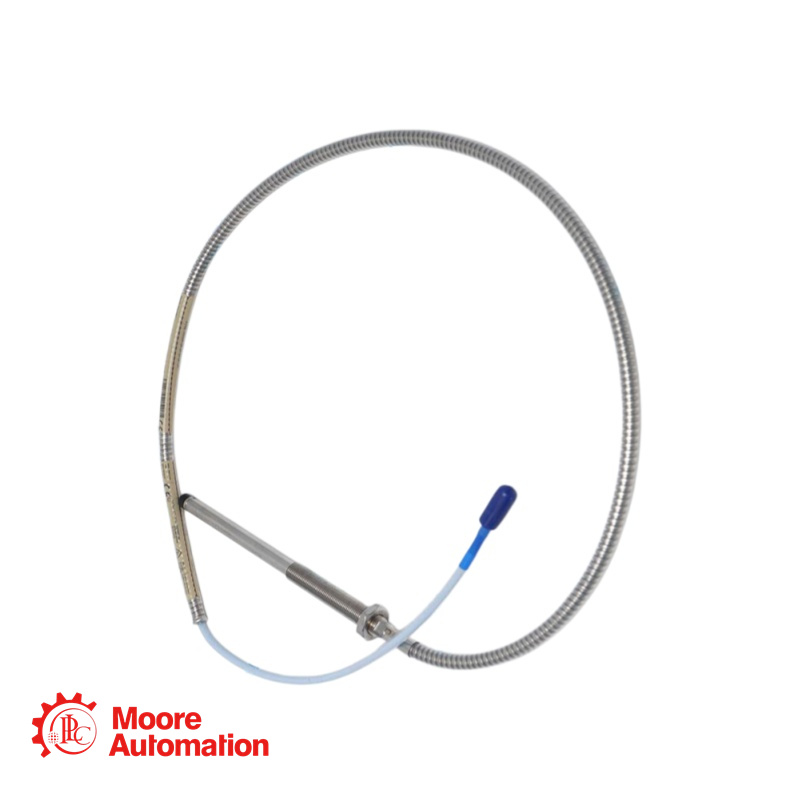

Sonda di prossimità Bently Nevada - 330104-09-18-05-01-05

330104-09-18-05-01-05 Specifiche

▶Monitoraggio delle vibrazioni del compressore: fornisce una misurazione affidabile delle vibrazioni dell'albero su compressori centrifughi e assiali, in particolare quelli che operano in aree pericolose dove sono richieste le certificazioni ATEX/IECEx.
▶Monitoraggio della posizione assiale dell'albero della turbina a vapore: monitora la posizione dell'albero assiale per rilevare l'usura del cuscinetto reggispinta, contribuendo a prevenire danni catastrofici alla turbina.
▶Sistemi di protezione contro il superamento della velocità massima: utilizzati come parte di sistemi di rilevamento del tachimetro o del superamento della velocità massima.
▶Monitoraggio dei cuscinetti del generatore: la corazza in acciaio inossidabile offre una protezione aggiuntiva ai cavi nelle applicazioni con generatori, dove i cavi possono essere esposti ad alte temperature o ad abrasioni fisiche.
▶Installazioni di retrofit: grazie alla filettatura M10 x 1 e alla lunghezza totale di 5,0 metri, questa sonda è compatibile con i sistemi 3300 XL esistenti e può sostituire le sonde da 5 mm o 8 mm della serie 3300 non XL, mantenendo l'intercambiabilità.

Q: Quali sono le dimensioni meccaniche di questo? 330104-09-18-05-01-05 sonda?
▶UN: Questa sonda ha una lunghezza complessiva dell'involucro di 180 mm (Opzione B) e una lunghezza non filettata di 90 mm (Opzione A). La lunghezza non filettata deve essere almeno 20 mm inferiore alla lunghezza dell'involucro, condizione soddisfatta (90 mm ≤ 160 mm).
Q: Qual è il requisito di lunghezza totale del sistema per questo 330104-09-18-05-01-05 sonda?
▶UN: Questa sonda ha una lunghezza totale di 5,0 metri (Opzione C). È progettata per l'uso con un sensore Proximitor da 5 metri (ad esempio, 330180-50, -51 o -52). Se utilizzata con un cavo di prolunga, la lunghezza combinata della sonda e del cavo di prolunga deve essere pari alla lunghezza totale del sensore Proximitor.
Q: Come fa l'armatura su questo 330104-09-18-05-01-05 Installazione della sonda vantaggiosa?
▶UN: La guaina flessibile in acciaio inossidabile (AISI 302 o 304 SST con rivestimento esterno in FEP) protegge il cavo della sonda da abrasioni meccaniche, spigoli vivi e urti fisici. Ciò risulta particolarmente vantaggioso quando si instradano i cavi attraverso condotti, spazi ristretti o aree soggette a usura.
Q: Qual è il diametro minimo dell'albero consigliato per questo 330104-09-18-05-01-05 sonda?
▶UN: Il diametro minimo consigliato dell'albero è di 76,2 mm (3 pollici). Per le misurazioni di vibrazioni radiali o di posizione su alberi con diametri inferiori a questo, il fattore di scala potrebbe variare.
Q: Può questo 330104-09-18-05-01-05 La sonda deve essere utilizzata con la staffa di montaggio filettata in resina fenolica?
▶UN: Sì. La staffa di montaggio filettata in resina fenolica (codice articolo 27474-04) è disponibile per filettature M10 x 1 ed è consigliata quando è necessario un maggiore isolamento elettrico dal punto di montaggio, ad esempio nelle applicazioni con cuscinetti per generatori e motori elettrici.
