Descrizione del CSNK500M-600

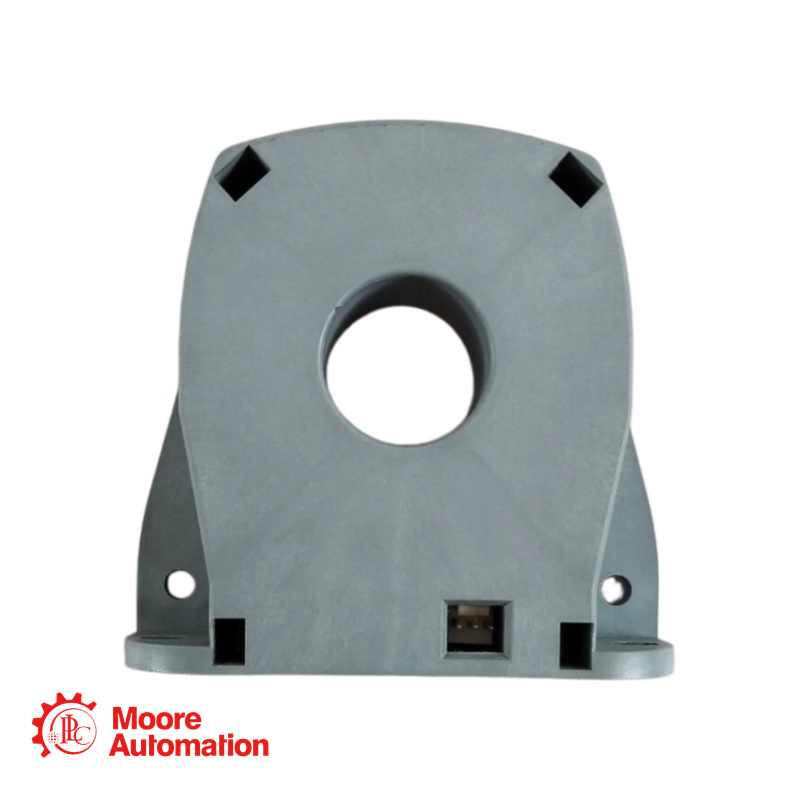

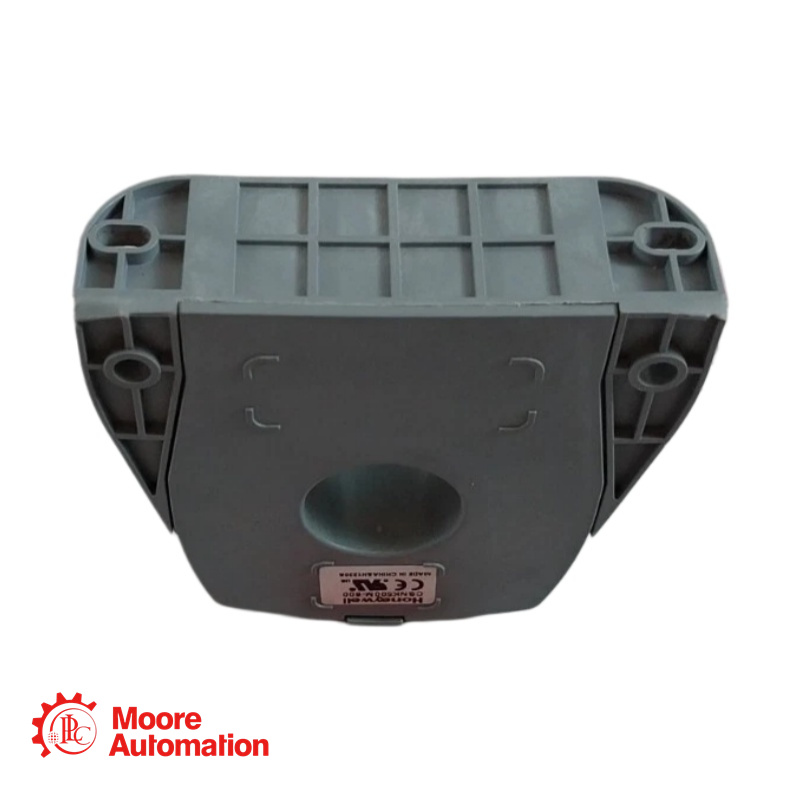

Il CSNK500M è un trasduttore di corrente a circuito chiuso basato sul principio della compensazione magnetica (effetto Hall). È progettato per la misurazione elettronica di correnti continue, alternate o pulsate, fornendo isolamento galvanico tra il circuito primario (ad alta potenza) e quello secondario (di misura). Il sensore eroga una corrente secondaria proporzionale di 100 mA alla corrente primaria nominale di 500 A, consentendo un monitoraggio della corrente accurato e lineare.

Parametro

Corrente nominale (pollici): 500 A.rms
Campo di misura (continuo): da 0 a ±1200 At
Campo di misura (picco CA): da 0 a ±1275 At
Corrente nominale di uscita analogica: 100 mA (con primario da 500 A)
Rapporto di rotazione: 1/5000
Tensione di alimentazione: da ±15 a ±18 Vdc (±5%)
Isolamento galvanico: 6 kV rms / 50 Hz / 1 minuto
Tempo di risposta: inferiore a 1 µs
Larghezza di banda: da CC a 100 kHz
di/dt: Migliore di 50 A/µs

FAQ

Qual è la differenza tra i modelli CSNK500M e CSNK500M-600 indicati nella richiesta?
A: La scheda tecnica fornita si riferisce al modello standard CSNK500M. Le specifiche per la variante "CSNK500M-600" non sono incluse in questo documento. Il suffisso "-600" può indicare una versione specifica o un intervallo di misura esteso, pertanto è necessario consultare la scheda tecnica corretta per le specifiche esatte.

In che modo la tensione di alimentazione influisce sul campo di misura del sensore?
A: Il campo di misura del sensore è influenzato dalla tensione di alimentazione e dalla resistenza di misura (carico). Una tensione di alimentazione più elevata (±18 V rispetto a ±15 V) consente una resistenza di misura maggiore alla stessa corrente, o la capacità di misurare una corrente di picco più elevata. Ad esempio, per misurare una corrente di picco di ±1275 A, è necessaria un'alimentazione di ±18 V con una resistenza di carico massima di soli 5 ohm. Il superamento di questi limiti saturerà l'uscita.
