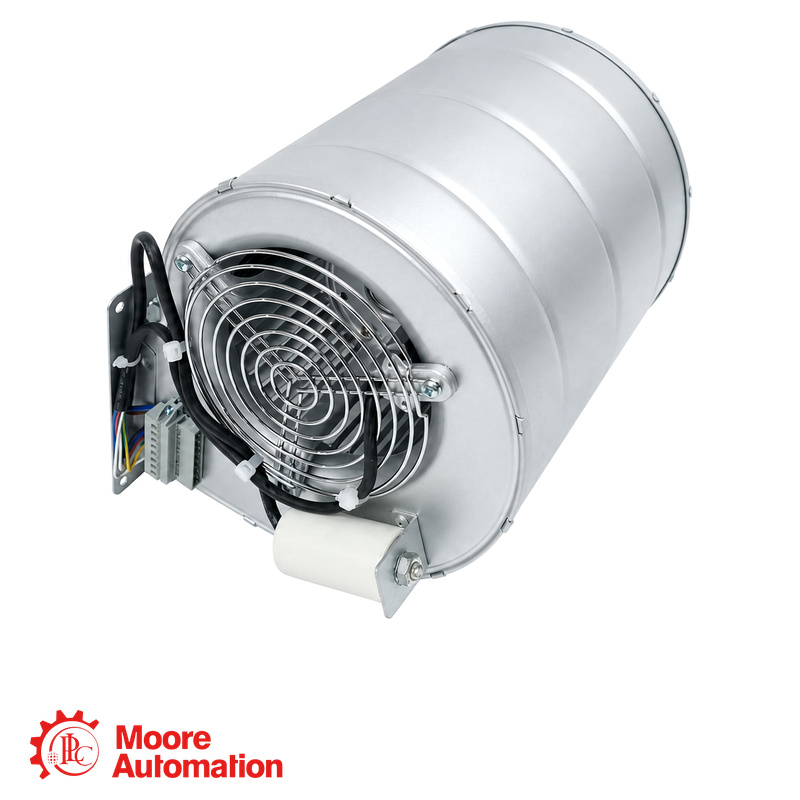

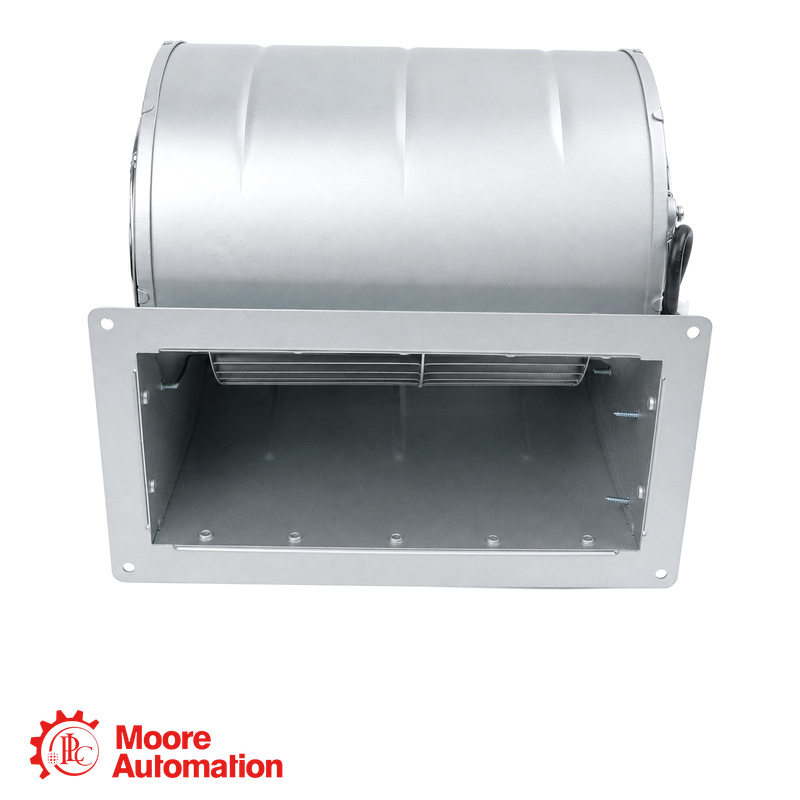

Soffiatore centrifugo EC ebm-papst D3G146-AH50-16
Soffiatore centrifugo EC ebm-papst D3G146-AH50-16
Soffiatore centrifugo EC ebm-papst D3G146-AH50-16

Soffiatore centrifugo EC ebm-papst D3G146-AH50-16

SOFFIANTE CENTRIFUGO EC · DOPPIO INGRESSO

D3G146-AH50-16

IL D3G146-AH50-16 Si tratta di un ventilatore centrifugo EC a doppia aspirazione ebm-papst D3G 146, progettato come dispositivo integrato per il trasporto dell'aria.

TENSIONE NOMINALE230 V CA
INTERVALLO DI TENSIONE200–277 V CA
INGRESSO DI ALIMENTAZIONE165 W
PROTEZIONEIP44
PRODUTTOREebm-papst
CONDIZIONI / GARANZIAProdotto originale nuovo · Garanzia di un anno
CERTIFICAZIONECE · UL · CSA · CCC
VERIFICA● Foto e video del prodotto forniti su richiesta
RICHIEDI UN PREVENTIVO
Informarsi ora
RICERCA MODELLOTrova un codice articolo specificoApri direttamente la pagina del prodotto Moore Automation più corrispondente.
ebm-papst ● SERIE D3G 146
SOFFIANTE CENTRIFUGO EC A DOPPIO INGRESSO

D3G146-AH50-16

Componente di movimentazione aria integrato con motore EC M3G074-CF

RUOLO DEL PRODOTTO
D3G146-AH50-16 Si tratta di un ventilatore centrifugo EC a doppia aspirazione ebm-papst D3G 146. Il produttore lo specifica come dispositivo da incasso per il trasporto dell'aria, secondo i dati tecnici.
NOTA DI INSTALLAZIONE
Per D3G146-AH50-16Prima della sostituzione, verificare la targhetta completa, l'intervallo di alimentazione 200–277 V CA e la posizione di montaggio orizzontale dell'albero.
👩‍💼
VUOI IL MIGLIOR PREZZO?
Frida
Responsabile vendite 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
IDENTIFICAZIONE DEL PRODOTTO

D3G146-AH50-16 in sintesi

D3G
Famiglia di prodottiSoffiatore EC a doppia aspirazione
146
ModelloDimensioni del ventilatore: 146 mm
AH50-16
Configurazioneversione specifica del prodotto
DATI DI RIFERIMENTO DEL PRODUTTORE VERIFICATI

Specifiche tecniche

ebm-papst D3G 146 ↗
D3G146-AH50-16

Dati tecnici in sintesi

Fai clic su “+” per visualizzare ulteriori specifiche.

TENSIONE NOMINALE230 V CA
INGRESSO DI ALIMENTAZIONE165 W
PRELIEVO CORRENTE1.2 A
PROTEZIONEIP44
Valori riportati nelle istruzioni per l'uso del produttore.
Verifica dell'installazione Prima della sostituzione, verificare la targhetta completa, la tensione di alimentazione e la posizione di montaggio orizzontale dell'albero.
Informazioni generali −
Marcaebm-papst
ModelloD3G146-AH50-16
Tipo di prodottoSoffiante centrifugo EC a doppia aspirazione
MotoreM3G074-CF
Fase1~
Dati elettrici nominali ＋
Tensione nominale230 V CA
Intervallo di tensione nominale200–277 V CA
Frequenza50 Hz
Ingresso alimentazione165 W
Assorbimento di corrente1.2 A
Velocità in aria libera1700 min⁻¹
Dati sulle prestazioni ＋
Flusso d'aria con efficienza ottimale645 m³/h
Aumento della pressione totale350 Pa
Velocità con efficienza ottimale2400 min⁻¹
Efficienza complessiva43,4%
Classe di efficienza N54,8
Azionamento a velocità variabileSÌ
Costruzione e installazione ＋
Misurare146 mm
Massa4,2 kg
AlloggiLamiera d'acciaio zincata
GiranteLamiera d'acciaio zincata Sendzimir
Direzione di rotazioneIn senso orario, visto sul rotore
Posizione di montaggioAlbero orizzontale
CuscinettoCuscinetto a sfera
Modalità operativaContinuo S1
Ambiente e certificazione ＋
Grado di protezioneIP44
Temperatura ambienteda -25 a +60 °C
Temperatura di conservazioneda -40 a +80 °C
Classe di isolamentoB
Classe di umiditàF3-1
ApprovazioniCE · UL 2111 · CCC · CSA C22.2 N. 77
immunità EMCEN 61000-6-1
Emissioni EMCEN 61000-6-3
Fonte: Istruzioni per l'uso del dispositivo ebm-papst D3G146-AH50-16, codice articolo 53279-5-9970, revisione 81525, rilasciato il 17/02/2015. I valori si applicano alle condizioni dichiarate dal produttore.
FAQ

Domande più frequenti poste dagli acquirenti

Cosa è D3G146-AH50-16?＋

D3G146-AH50-16 è un ventilatore centrifugo EC a doppio ingresso ebm-papst D3G 146 specificato come dispositivo integrato per il trasporto dell'aria.

Quale fornitura D3G146-AH50-16 richiedere?＋

Il produttore specifica una tensione nominale di 230 V CA, un intervallo di tensione compreso tra 200 e 277 V CA, una frequenza di 50 Hz e un funzionamento monofase.

Quali sono i dati nominali del motore per D3G146-AH50-16?＋

Le istruzioni per l'uso indicano una potenza in ingresso di 165 W, un assorbimento di corrente di 1,2 A e una velocità di 1700 min⁻¹ per la definizione dei dati in aria libera.

Quali protezioni e intervalli ambientali si applicano a D3G146-AH50-16?＋

Il produttore specifica un grado di protezione IP44 e un intervallo di temperatura ambiente di funzionamento compreso tra -25 °C e +60 °C.

Cosa dovrei fornire per un D3G146-AH50-16 preventivo?＋

Invia la targhetta completa, la quantità, la destinazione, foto chiare del prodotto e i dettagli di installazione e fornitura in modo che Frida possa verificarne la compatibilità e la disponibilità.

CONTATTA LO SPECIALISTA DI PRODOTTO

Conferma i dettagli dell'installazione con Frida.

Condividi la targhetta completa, i dettagli di fornitura e installazione per verificare la compatibilità, la disponibilità e i tempi di consegna.

SCEGLI UN METODO DI CONTATTO DIRETTO
SCHEDA TECNICA UFFICIALE

Informazioni sul prodotto per
D3G146-AH50-16

Istruzioni operative ufficiali del produttore per il ventilatore centrifugo EC ebm-papst D3G146-AH50-16.

Istruzioni per l'uso del modello D3G146-AH50-16

Documento ebm-papst 53279-5-9970, Revisione 81525. Contiene i dati tecnici, di sicurezza e di collegamento del produttore.

SCHEDA TECNICA UFFICIALE ↗

Contattaci per ricevere assistenza.

Invia il modello completo, la quantità e la tua domanda tecnica o di acquisto.

Le informazioni tecniche contenute in questa pagina si basano esclusivamente sulla documentazione del produttore ebm-papst. Non sono state utilizzate fonti di terze parti.

RELAZIONE DEL SISTEMA D3G

Come il modello D3G146-AH50-16 si inserisce nella famiglia di soffianti D3G 146

ebm-papst è il produttore; D3G 146 è la famiglia di soffianti centrifughe EC a doppio ingresso; e D3G146-AH50-16 è la configurazione specifica del prodotto documentata con il motore M3G074-CF.

ebm-papst · MARCA
D3G 146FAMIGLIA DI SOFFIANTI EC A DOPPIO INGRESSO
COMPONENTE DI MOVIMENTAZIONE DELL'ARIA

Ventilatore a doppia aspirazione

Un ventilatore centrifugo a pale curve in avanti, progettato come dispositivo integrato per il trasporto dell'aria.

SISTEMA DI AZIONAMENTO

Motore EC

Il prodotto esatto è documentato con il motore ebm-papst M3G074-CF.

INSTALLAZIONE

Dispositivo integrato

Il produttore specifica il montaggio orizzontale sull'albero e l'installazione in apparecchiature idonee.

Relazione di installazione: Prima della sostituzione, verificare la targhetta identificativa completa del D3G146-AH50-16, l'alimentazione e la posizione di montaggio.
APPLICAZIONE E INSTALLAZIONE

Contesto operativo documentato dal produttore

Trasporto aereoFunzionamento integrato per il trasporto dell'aria secondo i dati tecnici
Servizio continuoModalità di funzionamento continuo S1 specificata dal produttore
CENTRO OPERATIVOD3G146-AH50-16Soffiatore centrifugo EC a doppia aspirazione
Albero orizzontalePosizione di montaggio specificata dal produttore
Intervallo ambientaleFunzionamento da -25 °C a +60 °C
