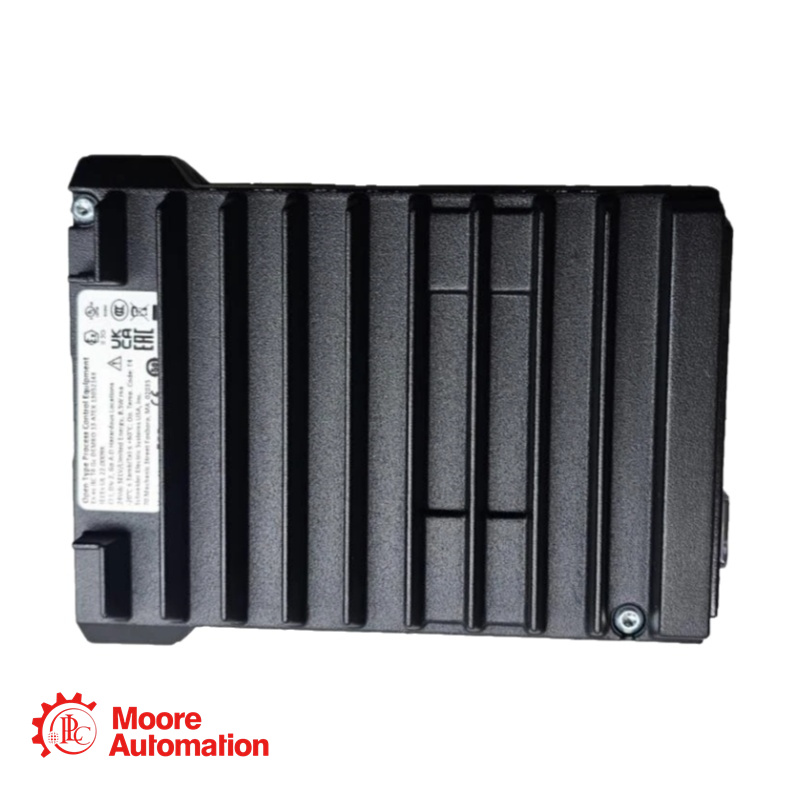

Controller per dispositivi di campo Foxboro FDC280 RH101FQ

Richiedi il prezzo qui:

Responsabile vendite: Frida

Telefono/Whatsapp: +86 15359408275

E-mail: sales5@mooreplc.com

Informazioni di base

Produttore: Foxboro
Famiglia di prodotti: Sistema di automazione di processo Foxboro Evo™
Codice articolo hardware: RH101FQ
Funzione: Controllore di campo distribuito e tollerante ai guasti e gateway di protocollo
Applicazione principale: Integrazione diretta di dispositivi di campo Ethernet e seriali senza moduli I/O

Descrizione del prodotto

L'FDC280 rappresenta un'evoluzione nell'architettura Foxboro Evo, eliminando la necessità dei tradizionali moduli Fieldbus (FBM) in molte applicazioni. Si tratta di un controllore dual-core, opzionalmente tollerante ai guasti, progettato per l'installazione sul campo. Si interfaccia direttamente con gli impianti tramite protocolli Ethernet (Modbus TCP, Ethernet/IP) e seriali (Modbus RTU, RS-232/422/485).

A differenza del suo predecessore, l'FCP280, l'FDC280 non supporta il bus I/O parallelo (PIO) legacy. È stato progettato specificamente per impianti predisposti per l'IIoT, eseguendo il controllo, l'acquisizione dati e la gestione degli allarmi in modo nativo sulla stessa CPU che gestisce l'integrazione dei dispositivi.

Specifiche tecniche

Campi di applicazione

Automazione delle teste pozzo (Petrolio e gas): sostituzione remota dell'RTU. Si collega a computer di flusso Modbus (seriale) e radio Ethernet (TCP) senza richiedere un armadio FBM separato. La classificazione G3 gestisce ambienti corrosivi della piattaforma di perforazione.
Skid per apparecchiature preassemblate: gli OEM possono integrare l'FDC280 direttamente sullo skid. Fornisce il controllo (PID, sequenziamento) e il gateway al DCS dell'impianto tramite Ethernet. Riduce l'ingombro rispetto a un sistema tradizionale.
Gestione di potenza ed energia: interfaccia diretta con contatori di potenza Modbus RTU (fino a 128 dispositivi). Ideale per la concentrazione dei dati delle sottostazioni elettriche con marcatura temporale tramite GPS.
Espansione I/O Brownfield: aggiunta di nuovi dispositivi intelligenti (contatori Coriolis, MCC intelligenti) a un sistema Foxboro esistente senza aggiungere nuovi rack FBM. L'FDC280 utilizza la LAN dell'impianto come bus I/O.

Domande frequenti - FDC280 RH101FQ

D: Il modello FDC280 può sostituire il mio attuale FCP270 o FCP280?
R: Non direttamente. L'FDC280 è progettato per dispositivi di campo Ethernet e seriali. Non supporta il bus I/O parallelo (PIO) utilizzato dai moduli FBM standard della serie 200 (ad esempio, FBM201, FBM237). Se la vostra strategia di I/O prevede la migrazione a dispositivi di campo Ethernet/IP o Modbus TCP, l'FDC280 è la scelta corretta. Per gli I/O analogici/cablati tradizionali, è ancora necessario l'FCP280.

D: Che cos'è la "Modalità Self-Hosting"?
A: Questa è una funzionalità fondamentale per le installazioni remote sul campo. Se la connessione alla rete di controllo Foxboro Evo (workstation host) viene persa, l'FDC280 memorizza un file di checkpoint nella memoria flash interna. Dopo un riavvio, può avviarsi ed eseguire la strategia di controllo autonomamente, senza attendere il server di ingegneria centrale. Ciò impedisce che le teste pozzo o le stazioni di pompaggio remote entrino in uno "stato di sicurezza" durante le interruzioni di rete.

D: Quante connessioni Modbus TCP può gestire l'FDC280?
A: L'FDC280 supporta 32 istanze di driver simultanee. Ciò consente la connessione simultanea a diverse sottoreti o a diverse versioni del protocollo Modbus. All'interno di tali istanze, supporta fino a un totale di 256 dispositivi di campo.

D: Come funziona la funzione Time Strobing sulla FDC280?
A: A differenza dei vecchi I/O Foxboro, la piastra base FDC280 dispone di connettori RJ-45 dedicati per il Time Strobe (Cat 5). Ciò consente il collegamento diretto all'interruttore del Time Strobe senza bisogno di adattatori esterni. La risoluzione di marcatura temporale supporta un tempo di scansione minimo di 10 volte al secondo (100 ms BPC).
