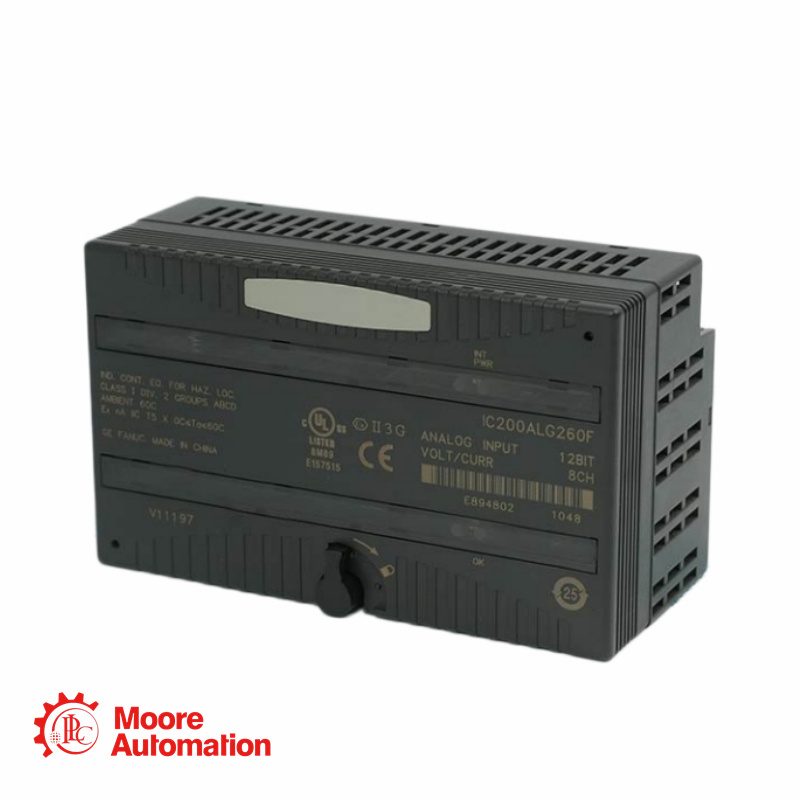

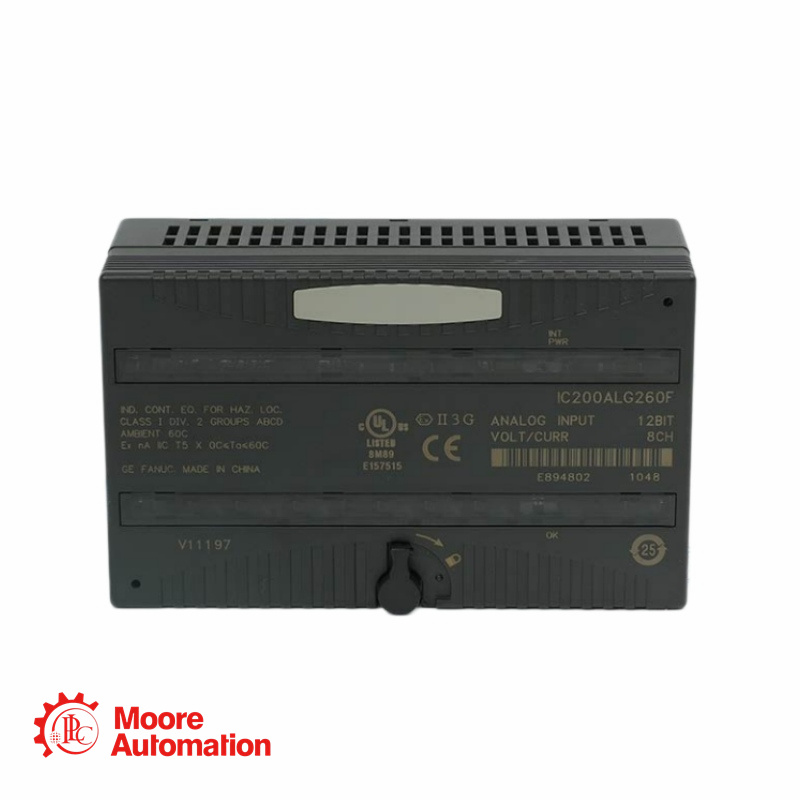

Modulo di ingresso analogico a 8 canali e 12 bit GE Fanuc VersaMax IC200ALG260H

Parametri del prodotto

Articolo

Specifiche

Marca

GE

Serie di prodotti

VersaMax

Modello di prodotto

IC200ALG260H

Tipo di prodotto

Modulo di ingresso analogico tensione/corrente a 12 bit

Canali

8 canali di ingresso analogici single-ended, un gruppo

Gamma di ingresso

±10 V CC predefinito; 0–10 V CC configurabile; modalità corrente 4–20 mA

Risoluzione

Tensione: 2,5 mV = 8 conteggi; Corrente: 4 μA = 8 conteggi

Precisione

±0,3% FS tipico a 25 °C; ±0,5% FS massimo a 25 °C; ±1% FS massimo a 0–60 °C

Corrente del backplane

Corrente massima di 130 mA in uscita a 5 V

Isolamento

250 V CA in continuo; 1500 V CA per 1 minuto

Tasso di risposta/aggiornamento

Tempo di risposta del filtro: 5,0 ms; aggiornamento rate: 0,4 ms per modulo

Domande frequenti

D1: In cosa si differenzia l'IC200ALG260H dalle precedenti revisioni dell'IC200ALG260?
A: La revisione H è indicata come un aggiornamento con cambio di etichetta, senza modifiche a funzionalità, prestazioni o compatibilità.

Q2: Il circuito integrato IC200ALG260H può accettare sia tensione che corrente?segnali t?
A: Sì, supporta le modalità di ingresso ±10 V CC, 0–10 V CC e 4–20 mA, selezionabili tramite jumper.

D3: Perché la schermatura è importante per questo modulo analogico?
A: Una corretta messa a terra della schermatura contribuisce a ridurre il rumore e a migliorare la stabilità del segnale nelle applicazioni di misurazione analogica.

D4: Cosa bisogna controllare prima di sostituire questo modulo?
A: Confermare il suffisso IC200ALG260H, il tipo di supporto, la configurazione dei ponticelli, il tipo di segnale e la configurazione hardware del PLC.
