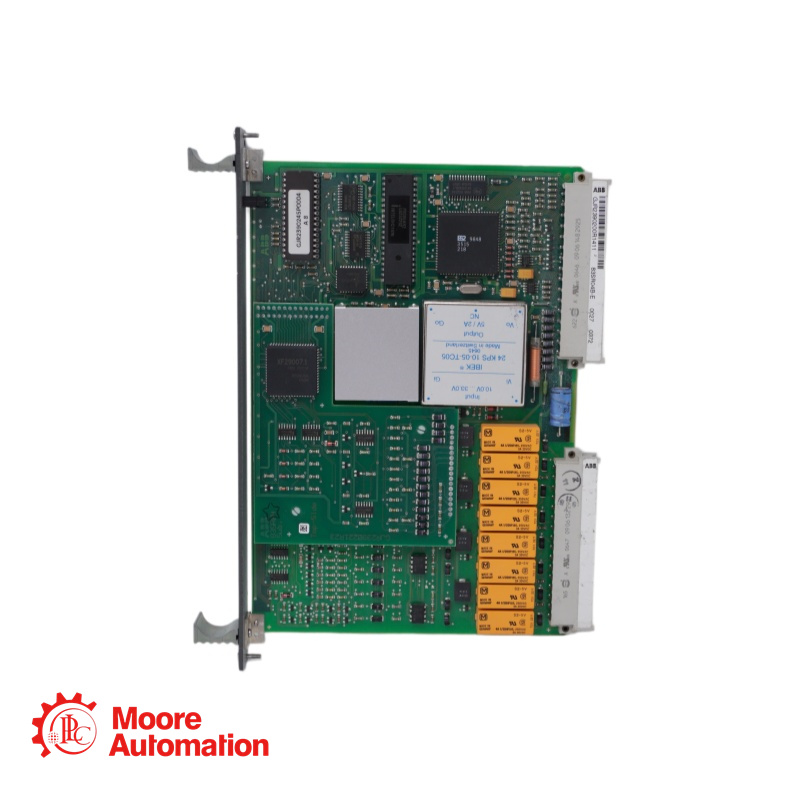

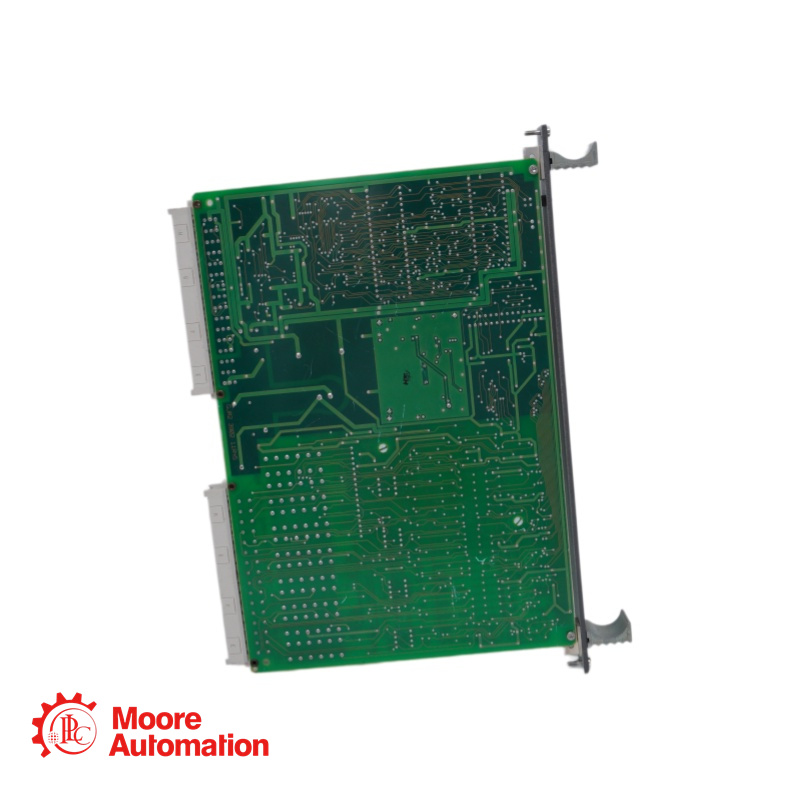

Modulo di controllo universale ABB GJR2390200R1411 ​83SR04C-E

Parametro

Specifiche

Produttore

ABB (Brown Boveri & Cie)

Numero di modello

83SR04C-E

Codice ordine / Numero di parte

GJR2390200R1411

Tipo di prodotto

Modulo di input/output binario

Compatibilità del sistema

Serie Procontrol P14

Configurazione I/O

I/O digitali ad alta densità

Ingressi digitali (DI)

16 canali (configurabili)

Uscite digitali (DO)

16 canali (configurabili)

Conteggio totale I/O

32 punti digitali (16 DI + 16 DO)

Tensione di ingresso

24 V CC (configurabile come sink/source)

Tipo di output

Relè a stato solido, 24 V CC / 0,5 A per canale

Tempo di risposta

< 1 ms (tipico)

Protocollo di comunicazione

MODBUS, CANopen, RS485 (tramite backplane)

Qual è la differenza tra il modello 83SR04C-E e il modello 83SR51f-E?

Il modello 83SR04C-E è un modulo I/O binario dedicato, dotato di 16 ingressi digitali e 16 uscite digitali, ottimizzato per l'elaborazione di segnali digitali ad alta densità. Il modello 83SR51f-E, al contrario, è un modulo di controllo analogico + binario multicanale progettato per il controllo di attuatori (elettroidraulici, elettropneumatici, azionati da motori elettrici) con 8 ingressi digitali (DI), 2 uscite digitali (DO), 4 ingressi analogici (AI) e 2 uscite analogiche (AO).

Quanti punti di I/O digitali offre l'ABB GJR2390200R1411?

Il modulo offre 16 ingressi digitali e 16 uscite digitali, per un totale di 32 punti digitali per modulo. È possibile impilare più moduli all'interno del rack Procontrol P14 per scalare la capacità di I/O in base alle esigenze dell'applicazione.

Qual è la corrente nominale di uscita per le uscite digitali?

Ciascuna uscita digitale è dimensionata per 0,5 A a 24 V CC (relè a stato solido). Questa configurazione è adatta per pilotare direttamente piccoli solenoidi, bobine di contattori, spie luminose e per l'interfacciamento con ingressi a valle. Per carichi di corrente più elevati, si consiglia l'utilizzo di relè esterni.

Il modello 83SR04C-E è compatibile con i dispositivi di campo a 120 V CA?

No. Il modulo è progettato per funzionare a 24 V CC. I dispositivi di campo che richiedono tensione CA o tensioni CC superiori necessitano di relè di interfaccia esterni o moduli di isolamento.

Questo modulo può essere utilizzato come sostituto diretto delle varianti 83SR04A o 83SR04B?

Sì. L'83SR04C-E è una versione migliorata dei precedenti moduli della serie 83SR04, che offre tempi di risposta più rapidi, valori di isolamento superiori e funzionalità diagnostiche ampliate. Mantiene la compatibilità con i sistemi rack e i cablaggi Procontrol P14.
