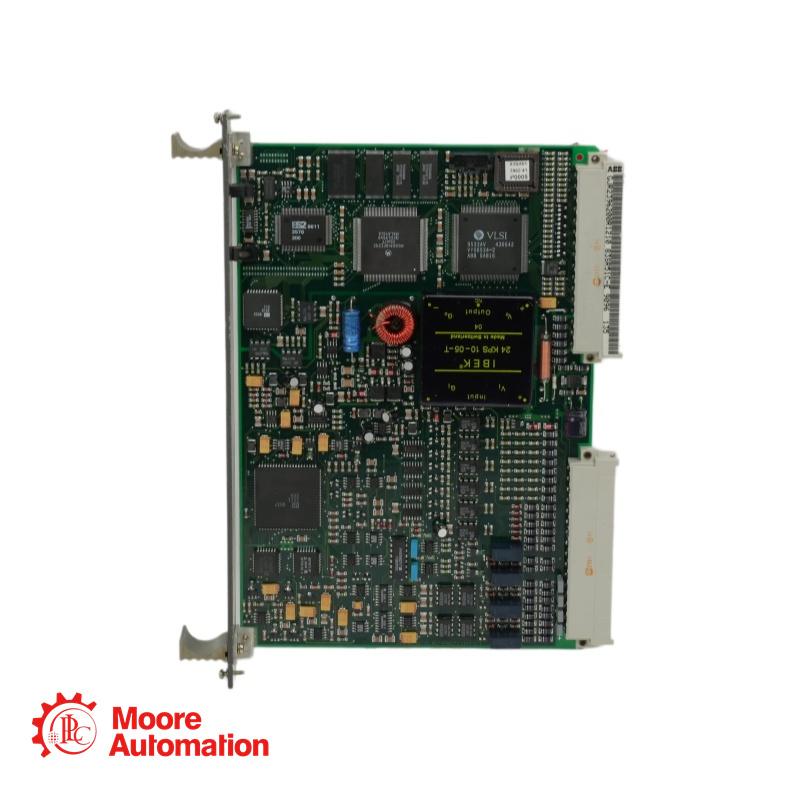

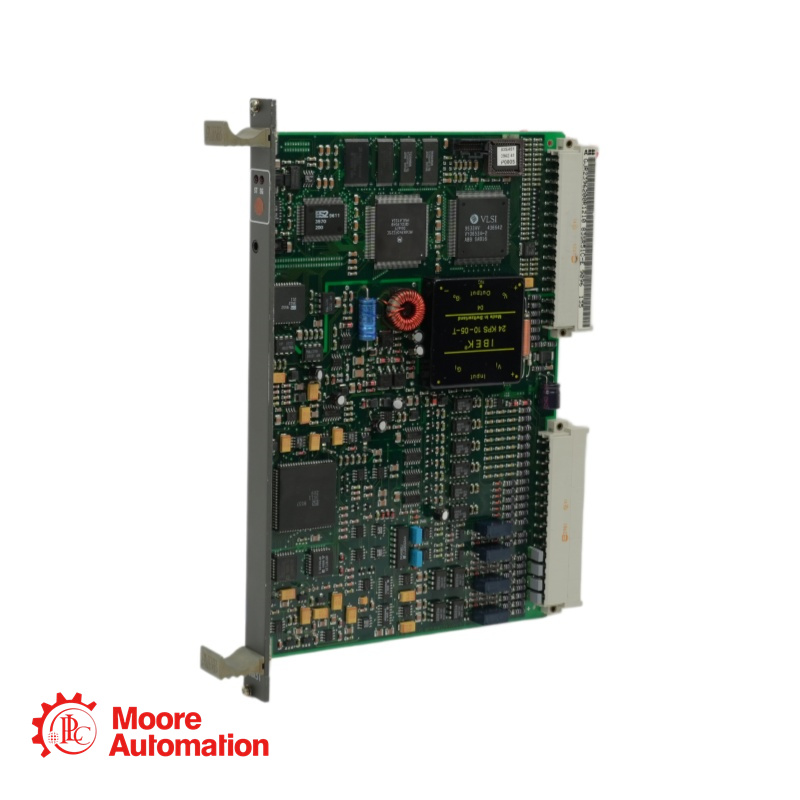

Modulo di controllo ABB GJR2396200R1210 83SR51E-E

Parametro

Specifiche

Produttore

ABB

Numero di modello

83SR51E-E

Codice ordine / Numero di parte

GJR2396200R1210

Tipo di prodotto

Modulo di controllo binario e analogico multicanale

Compatibilità del sistema

Serie Procontrol P14

Configurazione I/O

2 canali per il controllo binario e analogico

Ingressi digitali (DI)

4 per canale

Uscite digitali (DO)

1 per canale

Ingressi analogici (AI)

2 per canale

Uscite analogiche (AO)

1 per canale

Conteggio totale I/O

8 DI, 2 DO, 4 AI, 2 AO

Compatibilità dell'attuatore

Attuatori elettroidraulici, elettropneumatici e azionati da motori elettrici

Protocollo di comunicazione

MODBUS, CANopen, RS485

Classe di protezione

IP54 (resistente a polvere e schizzi)

Efficienza

Fino al 98%

Quali tipi di attuatori sono compatibili con l'ABB 83SR51E-E?

Il modulo è progettato per tre categorie di attuatori: attuatori elettroidraulici (per il posizionamento di carichi pesanti), attuatori elettropneumatici (per la regolazione di flusso e pressione) e attuatori azionati da motori elettrici (per valvole e serrande motorizzate). Questa versatilità lo rende adatto ad applicazioni che spaziano dalle presse idrauliche al controllo delle serrande degli impianti HVAC.

Quanti punti di I/O supporta il chip 83SR51E-E?

Il modulo è dotato di 2 canali indipendenti. Ciascun canale fornisce 4 ingressi digitali (DI), 1 uscita digitale (DO), 2 ingressi analogici (AI) e 1 uscita analogica (AO). Ciò significa un totale di 8 DI, 2 DO, 4 AI e 2 AO per modulo, consentendo il controllo completo di più attuatori da un'unica unità.

Questo modulo può essere utilizzato per sostituire un GJR2396200R1210 esistente?

Sì. Il modello 83SR51f-E è l'equivalente funzionale del codice d'ordine GJR2396200R1210. È un sostituto diretto per i sistemi Procontrol P14, mantenendo le stesse dimensioni di montaggio, gli stessi schemi di cablaggio e le stesse specifiche elettriche.

Quali protocolli di comunicazione supporta il modulo per l'integrazione con altre parti?

Il modulo supporta MODBUS RTU/TCP, CANopen e RS485. Ciò consente una perfetta integrazione con le principali piattaforme, tra cui Siemens SIMATIC e la serie Schneider Electric Modicon, rendendolo ideale per ambienti di automazione con componenti di diversi fornitori.

Quali sono le applicazioni tipiche di questo modulo di controllo?

Posizionamento delle valvole: Controllo degli attuatori elettroidraulici e azionati da motori elettrici per valvole nei settori petrolifero, del gas e chimico.
Controllo di pompe e flusso: Integrazione con attuatori elettropneumatici per una regolazione precisa del flusso nel trattamento delle acque.
Assemblaggio automatizzato: controllo coordinato di cilindri pneumatici e azionamenti elettrici nelle linee di produzione.
Sistemi HVAC: Azionamento di serrande e valvole per sistemi di automazione degli edifici.
