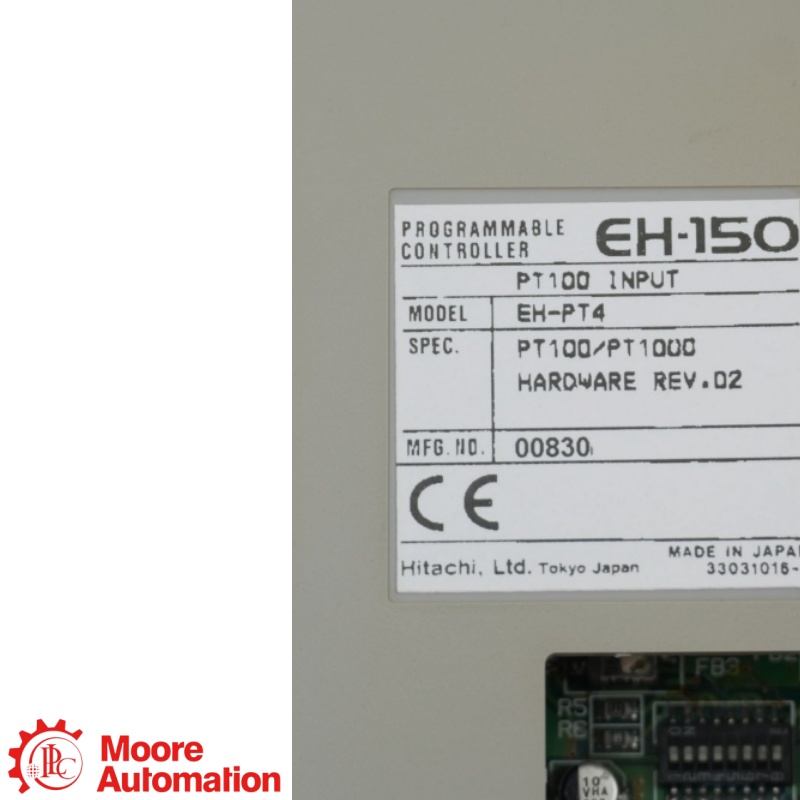

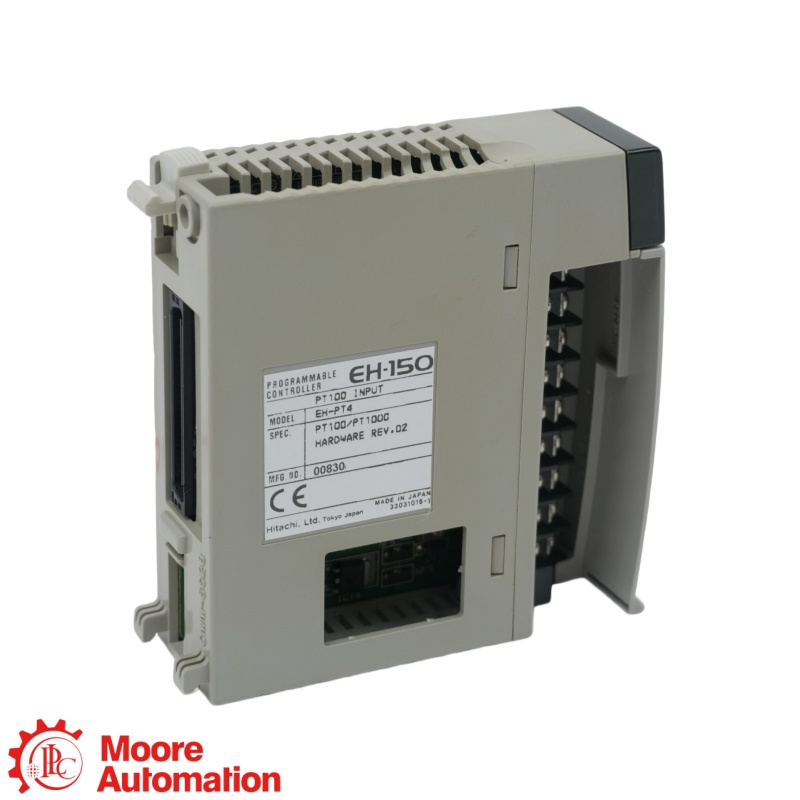

Modulo di ingresso RTD a 4 canali Hitachi EH-PT4 EH-150

EH-PT4 Si tratta di un modulo di ingresso di temperatura RTD a quattro canali per installazioni con PLC Hitachi EH-150 o EHV+ compatibili; converte la resistenza del sensore Pt100 o Pt1000 in dati di ingresso a 15 bit con segno per il controllore.

EH-PT4 Supporta Pt100 da -20 a 40 °C, Pt100 da -50 a 400 °C e Pt1000 da -50 a 400 °C, con l'intervallo configurato necessario per corrispondere alla termoresistenza collegata.

A 25 °C, EH-PT4 è specificato a ±0,1 °C per Pt100 da -20 a 40 °C, ±0,6 °C per Pt100 da -50 a 400 °C e ±0,8 °C per Pt1000 da -50 a 400 °C, con circa un secondo per convertire tutti e quattro i canali.

EH-PT4 Richiede un'alimentazione esterna a 24 V CC, cablaggio RTD schermato tramite il suo morsetto a vite M3 rimovibile e una resistenza totale dei cavi non superiore a 400 Ω sui quattro canali.

EH-PT4 Il modulo si monta su una base base o di espansione compatibile e la configurazione hardware EHV+ o EH-150 installata, nonché il progetto PLC, devono supportarlo prima della messa in servizio.

EH-PT4 Non si dovrebbe sostituire un EH-RTD8 senza una verifica tecnica, poiché il numero di canali, l'assegnazione dei terminali, la configurazione della gamma, il cablaggio, la compatibilità della base e il progetto PLC salvato potrebbero essere diversi.

Per un EH-PT4 Per informazioni, si prega di fornire l'etichetta completa del modello, la quantità, i sensori Pt100 o Pt1000 collegati, l'intervallo di temperatura selezionato, i modelli di base e CPU, i dettagli dell'alimentazione a 24 V CC, lo schema elettrico, la versione del progetto e la destinazione.
