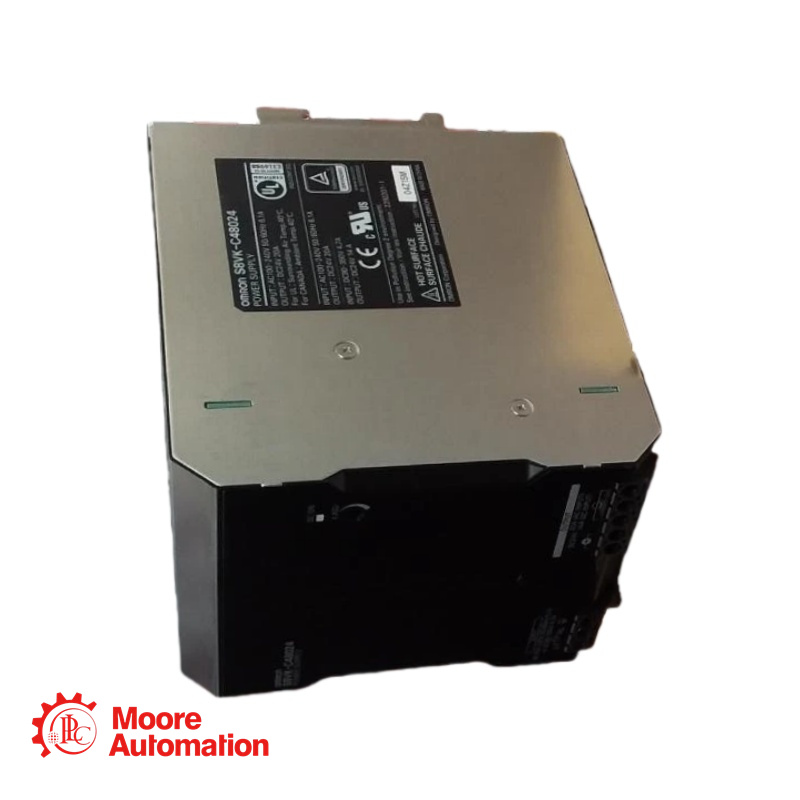

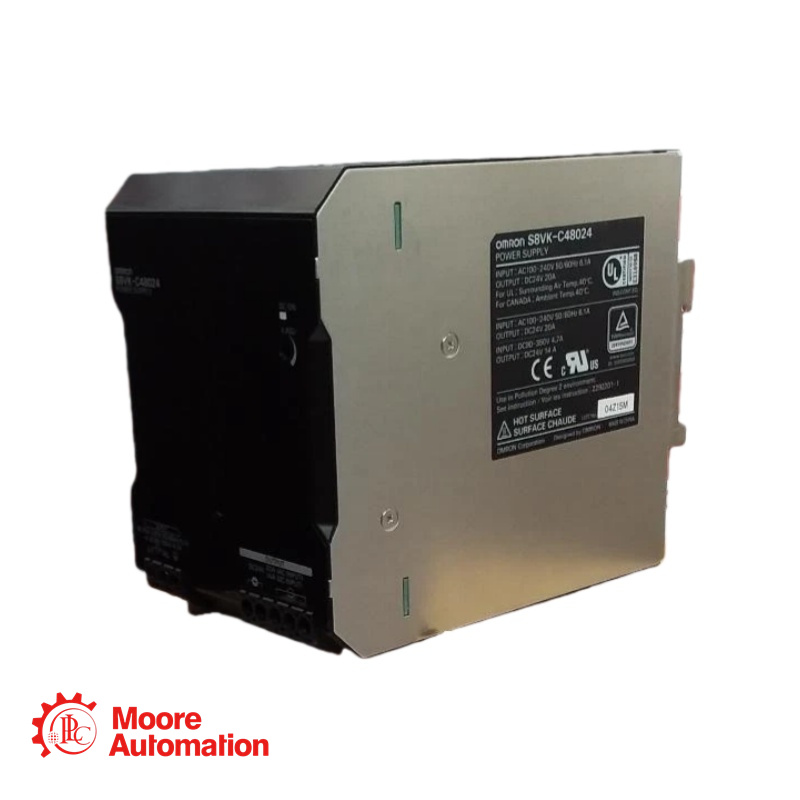

Modulo di alimentazione switching Omron S8VK-C48024

Contattaci subito

Servizio rapido 24 ore su 24, 7 giorni su 7

★Responsabile vendite: Frida
★Telefono:+86 15359408275
★Email:sales5@mooreplc.com
★Indirizzo: Distretto di Siming, Xiamen, Fujian, Cina

Descrizione:
L'S8VK-C48024 è un alimentatore switching monofase da 480 W progettato per applicazioni globali con ingresso CA universale (85-264 V CA) e ingresso CC opzionale (90-350 V CC). Fornisce un'uscita stabile di 24 V CC fino a 20 A, caratterizzata da elevata efficienza (91% tipica), correzione attiva del fattore di potenza (PFC) e protezione completa, inclusa la soppressione di sovraccarico, sovratensione e corrente armonica.

Specifiche:
Potenza nominale: 480 W
Intervallo di tensione in ingresso:
Ingresso CA: da 100 a 240 V CA (Intervallo consentito: da 85 a 264 V CA)
Ingresso CC: da 90 a 350 V CC
Frequenza di ingresso: 50/60 Hz (Intervallo di funzionamento: da 47 a 63 Hz)
Ingresso tipico attuale:
Ingresso 115 V CA: 4,8 A
Ingresso 230 V CA: 2,4 A
Efficienza tipica: 91% (con ingresso a 230 V CA)
Fattore di potenza tipico: 0,97 (con ingresso a 230 V CA, potenza nominale)
Corrente di dispersione tipica:
Ingresso 115 V CA: 0,26 mA
Ingresso 230 V CA: 0,65 mA
Corrente di spunto tipica:
Ingresso 115 V CA: 16 A
Ingresso 230 V CA: 32 A
Ondulazione tipica (a 20 MHz): 130 mV (ingresso 230 VAC)
Tensione di uscita: 24 V CC
Corrente di uscita nominale: 20 A
Intervallo di regolazione della tensione di uscita: da -10% a +15% (tramite VADJ, garantito)
Variazione di ingresso influente: 0,5% max. (85-264 V CA, carico al 100%)
Influenza della variazione di carico: 1,5% max. (carico 0-100%, ingresso nominale)
Influenza della variazione di temperatura: 0,05%/°C max.
Tempo di avvio tipico:
Ingresso 115 V CA: 770 ms
Ingresso 230 V CA: 670 ms
Tempo di attesa tipico:
Ingresso 115 V CA: 21 ms
Ingresso 230 V CA: 22 ms
Protezione da sovraccarico: si attiva tra il 105% e il 160% della corrente di carico nominale.
Protezione da sovratensione: Sì (circa il 130% della tensione nominale, si ripristina dopo 3 minuti di spegnimento)
Funzionamento in parallelo: non supportato
Funzionamento in serie: supporta fino a due unità (richiede un diodo esterno)
Temperatura ambiente di esercizio: da -25 a 60 °C
Temperatura di conservazione: da -25 a 65 °C
Umidità ambiente di funzionamento: dal 20% al 90% (senza condensa)
Umidità di conservazione: dal 10% al 95%
Rigidità dielettrica:
Tensione ingresso-uscita: 3,0 kVAC per 1 minuto.
Ingresso al PE: 2,0 kVAC per 1 min.
Uscita verso PE: 10 kVAC per 1 min.
Resistenza di isolamento: ≥100 MΩ (a 500 VDC)
Valore nominale del fusibile: Fusibile interno (non sostituibile dall'utente): 250 V CA, 12,0 A HBC
Calibro del filo consigliato:
Calibro del filo americano (AWG): da 16 a 10
Filo pieno: da 1,5 a 6 mm²
Filo intrecciato: da 1,5 a 4 mm²
Corrente nominale del terminale: 10 A per terminale (utilizzare più terminali per correnti pari o superiori a 10 A)
