Descrizione

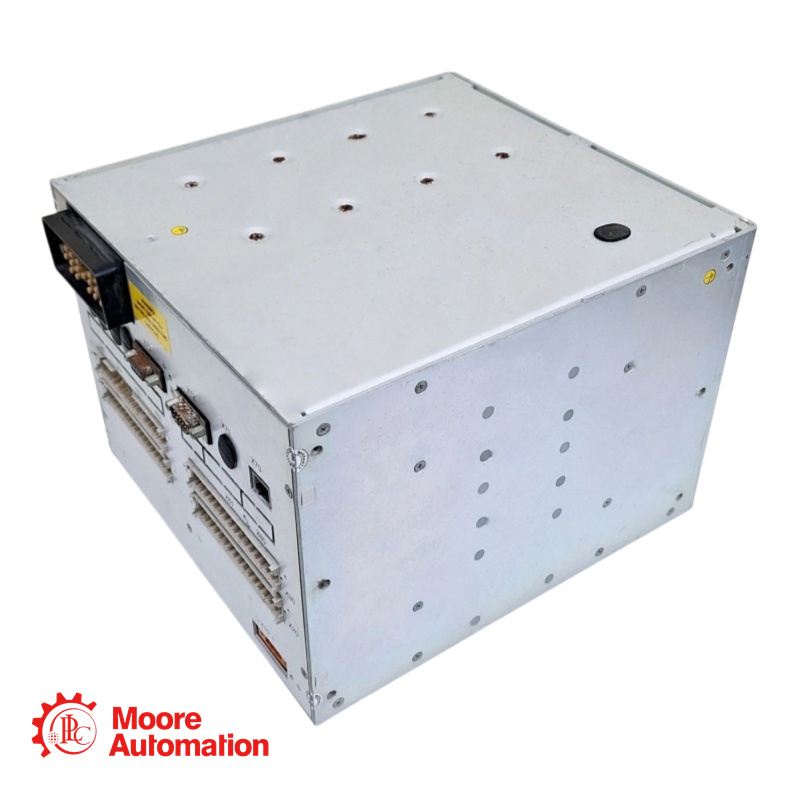

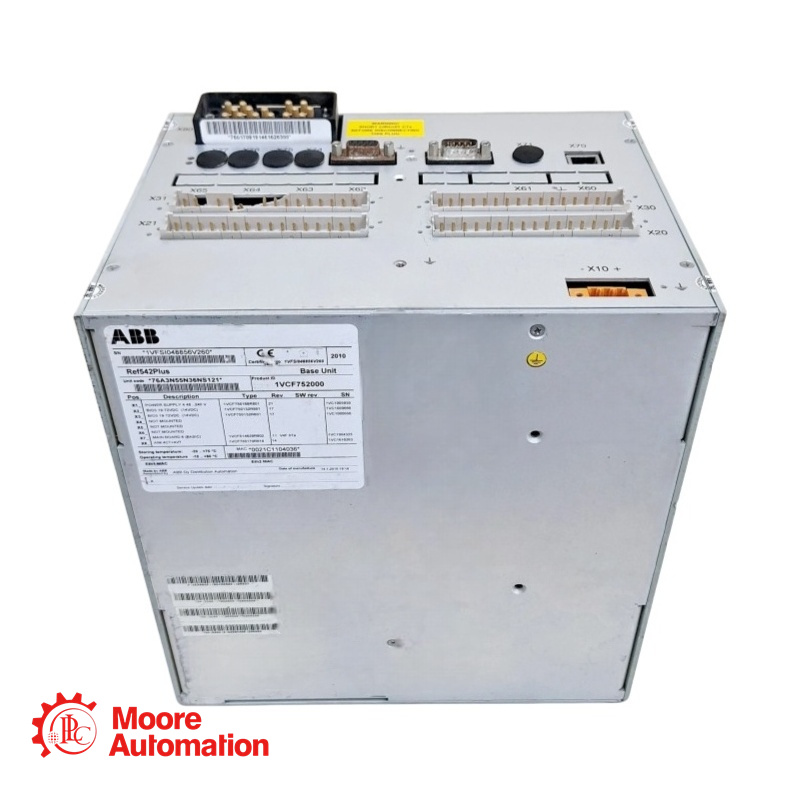

• Il terminale di alimentazione 542plus 1VCF752000 è un terminale compatto di protezione, controllo, misurazione e supervisione per il sistema di distribuzione dell'energia elettrica.

• Lo stesso terminale può essere utilizzato per la protezione e il controllo di linee di alimentazione, trasformatori e motori, oppure esclusivamente per il controllo di quadri elettrici. Il terminale offre una vasta gamma di funzioni di protezione e gestione, facilmente accessibili per adattare l'unità all'applicazione desiderata.

Specifiche

●Famiglia di prodotti: Terminale di alimentazione REF542plus
●Codice articolo: 1VCF752000
●Tensione ausiliaria nominale: da 48 V CC a 220 V CC
●Corrente nominale (pollici): 0,2 A, 1,0 A, 5,0 A
●Tensione nominale (Un): 100 - 125 V CA
●Frequenza nominale (fn): 50 Hz / 60 Hz
●Numero massimo di canali: fino a 8 canali di ingresso analogici
●Consumo (attuale): ≤0,1 VA a In
●Consumo (tensione): ≤0,25 VA a Un

Applicazione

IL RIF. 542plus 1VCF752000 è ampiamente utilizzato in:

Protezione delle linee di alimentazione: protezione da sovracorrente, guasti a terra e richiusura automatica per le linee di alimentazione in entrata e in uscita nelle sottostazioni di distribuzione.

Protezione del trasformatore: protezione differenziale (87), protezione da guasto a terra limitato (87N) e protezione da sovraccarico termico per trasformatori di potenza.

Protezione del motore: funzioni specifiche tra cui rotore bloccato (51LR), numero di avviamenti (66) e replica termica (49) per motori in ambienti industriali (incluse versioni certificate ATEX per aree esplosive).

Controllo dei quadri elettrici: controllo locale o remoto di interruttori automatici, sezionatori e interruttori di terra.

Mitigazione della qualità dell'energia: regolatore del fattore di potenza (55) e protezione dalle armoniche elevate.

Domande frequenti sul REF 542plus 1VCF752000

• D1: Quali protocolli di comunicazione sono supportati dal REF542plus 1VCF752000?

A:Il dispositivo supporta IEC 61850-8-1, IEC 60870-5-103, Modbus RTU, Modbus TCP, SPA e LON (LAG 1.4) tramite moduli di comunicazione opzionali.

• D2: Il REF542plus può essere collegato sia a trasformatori di corrente (CT) convenzionali che a sensori?

UN: Sì. Gli ingressi analogici sono progettati per il collegamento sia a trasformatori di misura convenzionali (CT/VT) che a sensori non induttivi.

• D3: Cosa succede se l'unità perde alimentazione?

UN: Il REF542plus è dotato di memoria non volatile per la registrazione degli errori e le impostazioni. Inoltre, ogni modulo I/O binario include un contatto watchdog che si attiva in caso di interruzione di corrente o guasto hardware per avvisare il sistema.

• D4: Quante funzioni di protezione possono essere attive contemporaneamente?

UN: In una singola unità REF542plus è possibile installare e attivare al massimo 24 funzioni di protezione.
