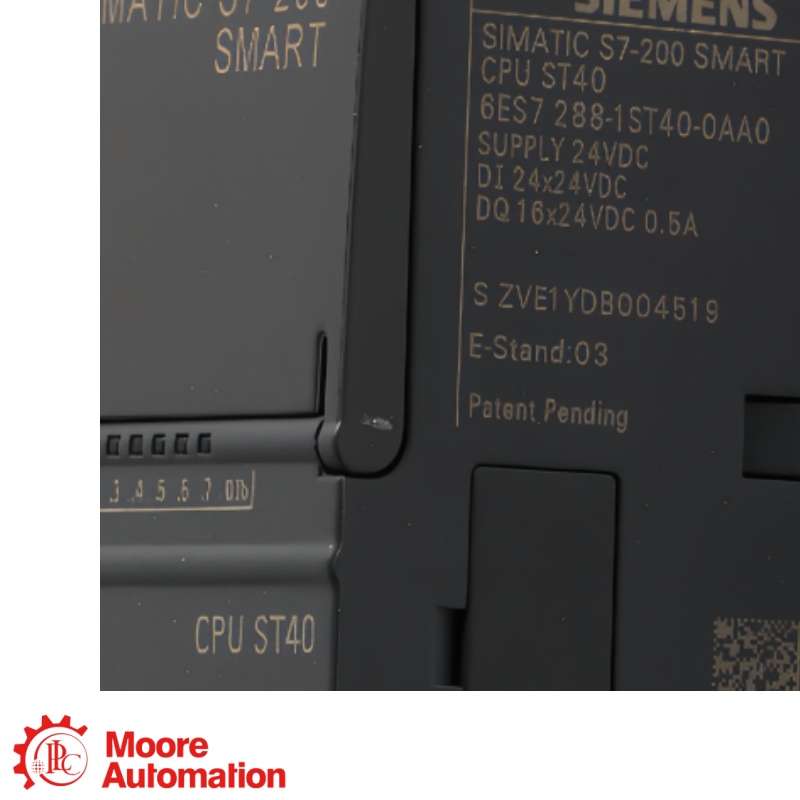

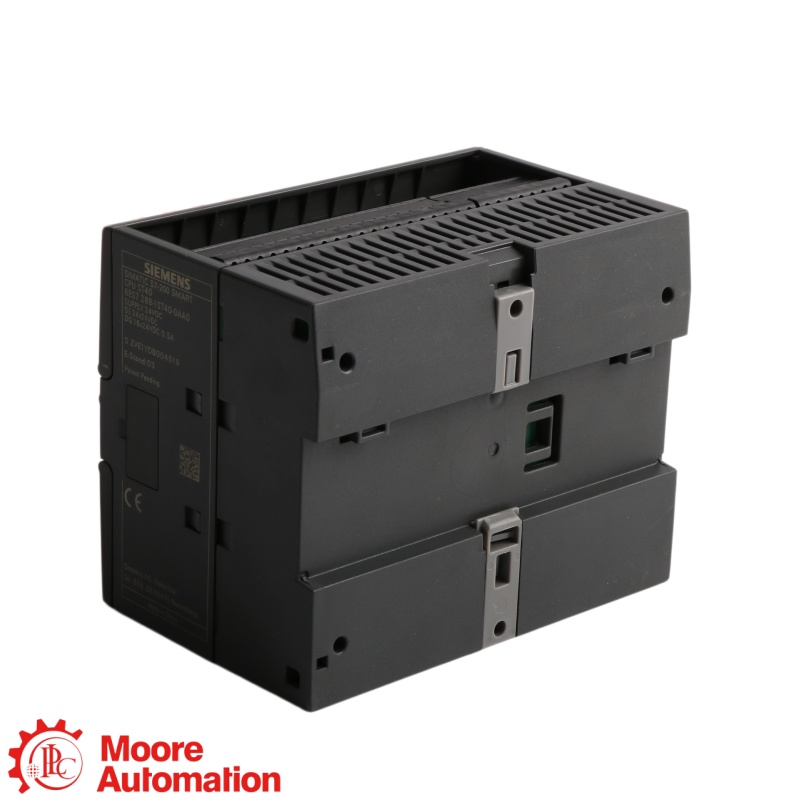

Siemens 6ES7288-1ST40-0AA1 SIMATIC S7-200 SMART CPU ST40 Controller

6ES7288-1ST40-0AA1 La CPU ST40 aumenta l'I/O fisso a 24 uscite DI e 16 uscite a transistor e aumenta la memoria totale del programma/dati a 40 KBÈ anche più largo, con 125 mm, quindi conferma il ritaglio del pannello e lo spazio della guida DIN prima di sostituire un 6ES7288-1ST30-0AA1 CPU ST30.

Il set di bordo comprende 24 ingressi digitali a 24 V CC E 16 uscite a transistor con corrente nominale di 0,5 AQuesto è utile quando una macchina necessita di più sensori e solenoidi, ma deve rimanere un pannello con una sola CPU.

Fornire 20,4–28,8 V CC con funzionamento nominale a 24 V CC. Siemens elenca circa 18 W perdita di potenza, dimensioni di 125 × 100 × 81 mm e un peso di circa 410 g.

6ES7288-1ST40-0AA1 La CPU ST40 fornisce 40 KB di memoria totale per programmi e datiGli acquirenti dovrebbero stimare le dimensioni del codice utente, le tabelle delle ricette, le variabili memorizzate, la cronologia degli allarmi e i buffer di comunicazione prima di definire lo standard hardware.

IL 6ES7288-1ST40-0AA1 La CPU ST40 combina PROFINET 10/100 Mbps con un integrato RS485 interfaccia. Un progetto tipico può utilizzare PROFINET per l'HMI o il controllore e RS485 per PPI, Modbus RTU, USS o dispositivi a porta libera.

I canali di bordo sono Uscite a transistor da 24 V CC, 0,5 A per punto, non contatti relè. Controllare la corrente di spunto, i limiti del gruppo comune e la soppressione per carichi induttivi; utilizzare relè intermedi quando il dispositivo di campo supera il 6ES7288-1ST40-0AA1 Valutazione CPU ST40.

Fornire 6ES7288-1ST40-0AA1, il modello di CPU esistente, la dimensione del programma, l'elenco DI/DO, le correnti di carico in uscita, i moduli di espansione, i nomi dei dispositivi PROFINET, il protocollo RS485, la quantità e la destinazione.
