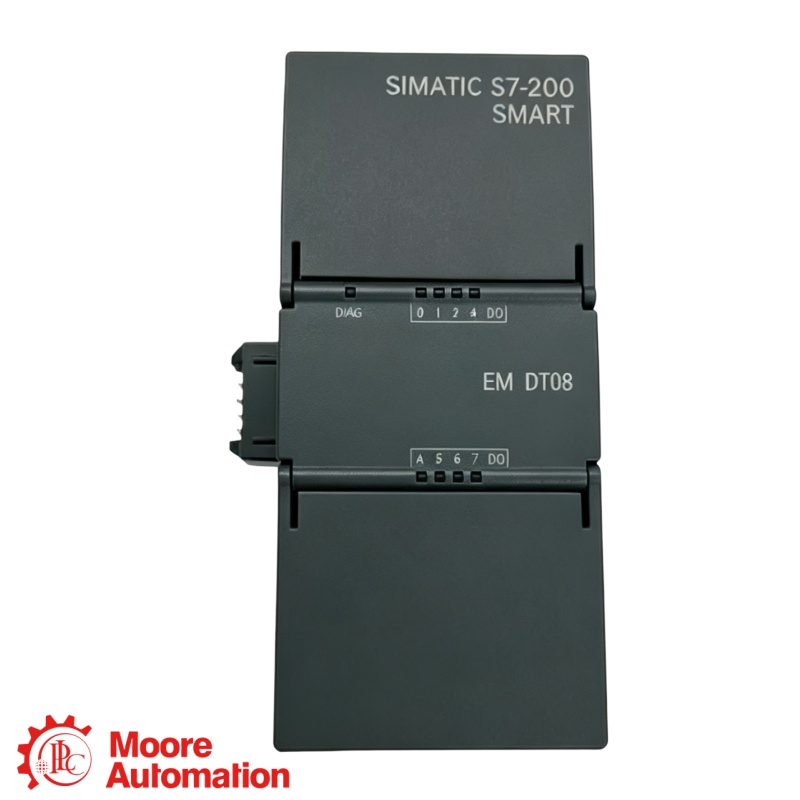

Siemens 6ES7288-2DT08-0AA0 Modulo di uscita a transistor SIMATIC S7-200 SMART EM DT08

6ES7288-2DT08-0AA0 fornisce 8 uscite digitali MOSFET di approvvigionamento Per carichi a 24 V CC. Si tratta di un modulo a transistor, quindi non fornisce contatti a relè a potenziale zero.

6ES7288-2DT08-0AA0 i circuiti di uscita funzionano da un'alimentazione esterna all'interno 20,4–28,8 V CCVerificare attentamente la polarità poiché le uscite sono di tipo sourcing.

6ES7288-2DT08-0AA0 è valutato fino a 0,75 A per punto di uscita, con un massimo di 3 A per gruppo comuneEntrambi i limiti devono essere soddisfatti simultaneamente.

6ES7288-2DT08-0AA0 supporta una capacità di spunto specificata fino a 8 A per 100 ms e un carico di lampada CC da 5 W. Verificare la curva di corrente di spunto effettiva del dispositivo prima del collegamento diretto.

Quando 6ES7288-2DT08-0AA0 Se si azionano elettrovalvole o bobine di relè, installare un diodo flyback correttamente orientato o un dispositivo di soppressione approvato dal produttore sul carico per limitare la tensione di spegnimento e il rumore elettrico.

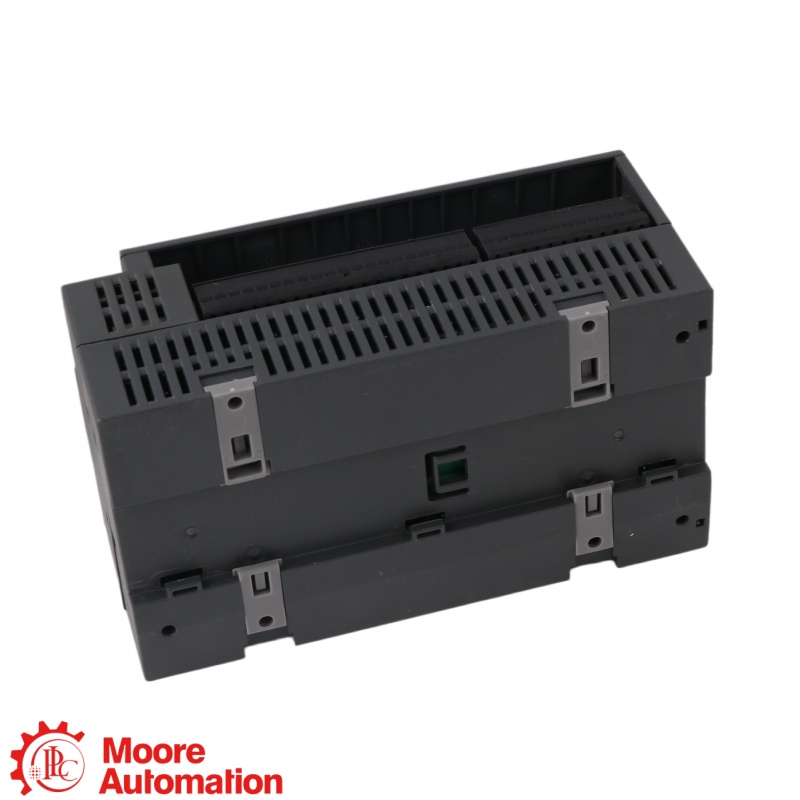

6ES7288-2DT08-0AA0 misure 45 × 100 × 81 mm, pesa circa 147 g, consuma circa 1,5 W e assorbe 120 mA dal bus SM.

Per 6ES7288-2DT08-0AA0Fornire il numero d'ordine della CPU, la tensione di carico, la corrente di funzionamento e di spunto per canale, il piano di gruppo comune, il metodo di soppressione induttiva, la quantità e la destinazione di consegna.
