Descrizione di T8842

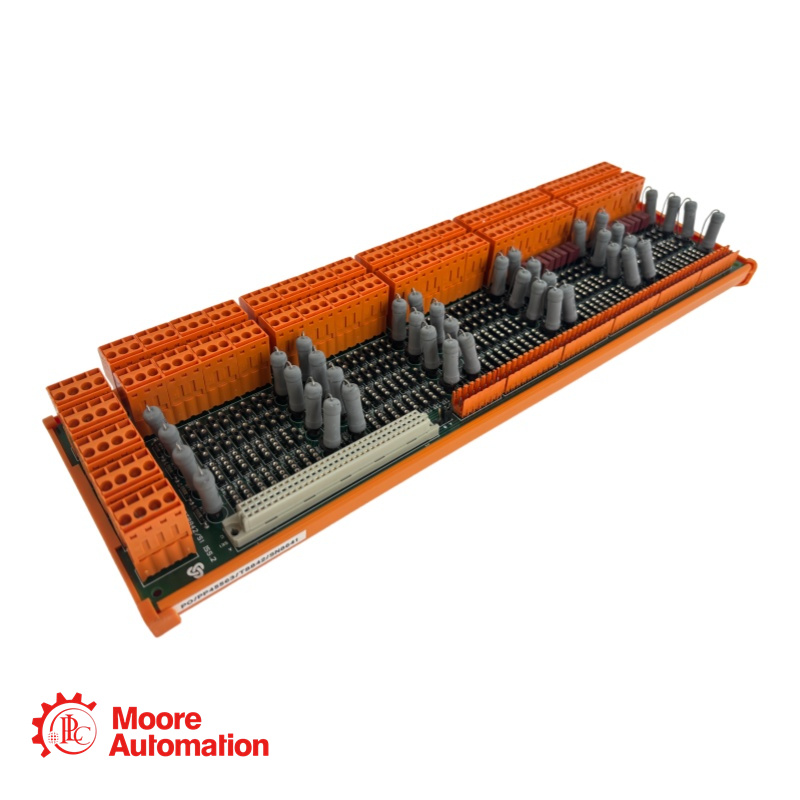

Il Trusted T8842 Versatile Field Termination Assembly (VFTA) è l'interfaccia principale tra i dispositivi di campo per il rilevamento/soppressione di incendi e gas e il modulo di interfaccia di zona Trusted TMR T8448. Dispone di 40 canali configurabili individualmente, organizzati in cinque gruppi di alimentazione da otto. Ogni canale supporta una varietà di segnali di ingresso analogici o digitali e uscite digitali fino a 40 V CC, ed è protetto da un fusibile di alimentazione di campo da 315 mA e da un fusibile del segnale di ingresso da 50 mA. Il modulo accetta due alimentazioni a 24 V CC per gruppo ed è progettato per il montaggio su guide DIN standard TS32 o TS35.

Parametro

Gamma di tensione (alimentazione di campo): da 18 a 28 V CC
Corrente massima (alimentazione di campo): 2,52 A per gruppo di alimentazione
Corrente di funzionamento consigliata: 220 mA per canale
Consumo energetico (alimentazione da campo): massimo 9 W
Intervallo di ingresso del segnale: 0-20 mA
Scarica ESD in aria: 15 kV
Scarica per contatto: 8 kV
Campi irradiati: 10 V/m, da 27 MHz a 500 MHz
Transitori e impulsi: 2 kV, 2,5 kHz per 60 secondi

FAQ

Qual è lo scopo del fusibile da 50 mA su ciascun canale di ingresso?
A: Il fusibile da 50 mA è specificamente posizionato in serie con il percorso del segnale in ingresso (0-20 mA) per limitare la corrente che scorre attraverso la resistenza di rilevamento di precisione da 250 Ω. Ciò protegge la resistenza e l'elettronica di ingresso a valle da potenziali danni in caso di guasto di un dispositivo di campo o di un problema di cablaggio che causa una corrente eccessiva. La tensione sviluppata ai capi di questa resistenza da 250 Ω è quella che il modulo T8448 misura per determinare lo stato del dispositivo di campo.

Come sono configurati i due alimentatori a 24 V CC all'interno del VFTA?
A: Ciascuno dei cinque gruppi di alimentazione riceve due alimentazioni indipendenti a 24 V CC. Queste due alimentazioni sono combinate tramite diodi sul VFTA, garantendo la ridondanza dell'alimentazione. Se un'alimentazione a 24 V si guasta, l'altra continuerà ad alimentare tutti gli otto canali di quel gruppo senza alcuna interruzione. Questa "combinazione" tramite diodi garantisce un'elevata disponibilità per le funzioni critiche di sicurezza antincendio e rilevamento gas.

Quali tipi di dispositivi da campo sono compatibili con il T8842?
A: Il T8842 è specificamente descritto come adatto sia per dispositivi di campo a 3 fili "a assorbimento" che "a erogazione" di corrente. Questa versatilità gli consente di interfacciarsi con un'ampia gamma di rilevatori e attuatori utilizzati nei sistemi antincendio e di rilevamento gas, inclusi quelli che richiedono al VFTA di fornire una fonte di alimentazione e quelli che generano la propria uscita di segnale. La configurazione viene gestita per singolo canale.
