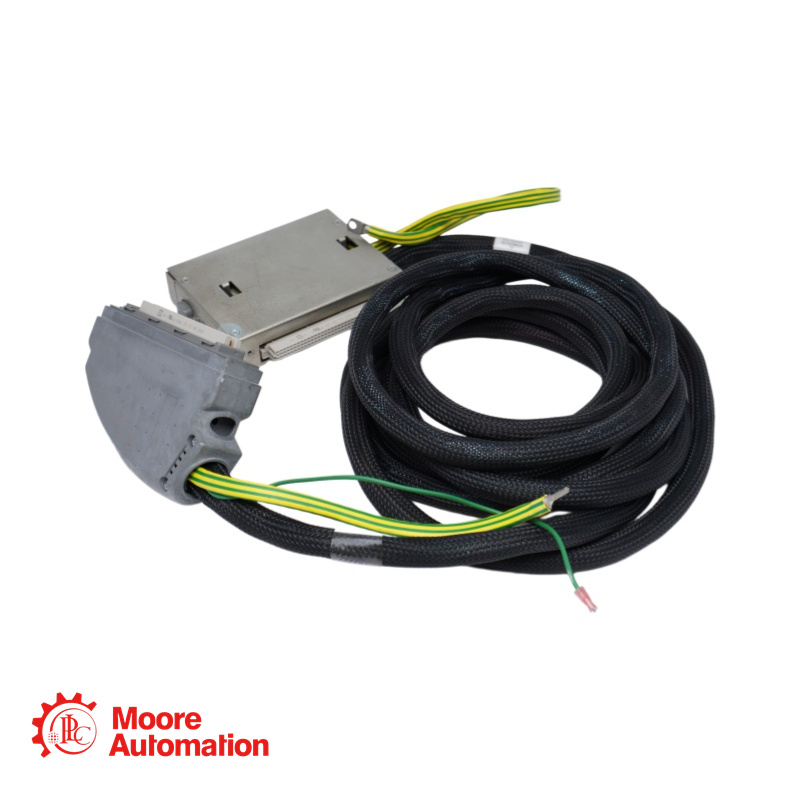

TC-205-01 ICS Triplex - Cavo per slot I/O complementare

TC-205-01 Cavo di alimentazione della ventola

Cavo di uscita digitale o analogica preassemblato a 24 Vdc/120 Vdc per il collegamento di un modulo di uscita Trusted TMR a un gruppo di terminazione di campo (FTA) interno. Disponibile con guaina LSZH (-02) o certificata UL (-03), con lunghezze personalizzate specificate con incrementi di 0,5 m.

TC-205-01 Schemi

Tipo di cavo: Slot I/O Companion, tipo TC-205
Funzione: Connessione di uscita a 40 canali da un modulo Trusted a un FTA interno.
Ambiente applicativo: Solo interno. Terminazione all'interno dello stesso contenitore o di un contenitore adiacente.
Compatibilità di tensione: progettato per moduli di uscita digitali o analogici a 24 Vdc e 120 Vdc.
Configurazione fisica: Tre cavi multicore raggruppati (segnale, ritorno alimentazione campo, alimentazione campo).
Connettori (lato telaio): 2 connettori di tipo 'C' a 96 pin in un alloggiamento a doppia larghezza.
Connettori (lato FTA): 1 x tipo 'R' a 96 pin, 1 x BLZF a 5 pin, 1 x connettore AMP a 6 pin.
Spellatura del cavo: 1,5 m spelato a entrambe le estremità, rivestito con guaina in nylon Rilgain.

TC-205-01 FAQ

D: Qual è la funzione dei cavi aggiuntivi nel kit TC-205?
A: A differenza dei semplici cavi di ingresso, il TC-205 utilizza tre cavi multipolari. Il cavo principale trasporta 40 canali di segnali di uscita all'FTA. Il cavo 2 (con un connettore BLZF a 5 pin) gestisce il percorso di ritorno dell'alimentazione di campo, mentre il cavo 3 (con una spina AMP a 6 pin) fornisce alimentazione da un'unità T8290 o T8297 al campo. Un corretto cablaggio di riferimento a 0 V è essenziale affinché il modulo misuri con precisione la sua tensione di uscita.

D: Posso utilizzare questo cavo se la presa FTA si trova in un vano armadio diverso?
R: No. Il TC-205 è definito come un cavo interno, progettato per connessioni all'interno dello stesso armadio o di armadi adiacenti. Se l'FTA si trova in un armadio separato e remoto, è necessario utilizzare il cavo TC-207 (esterno), che dispone di ulteriori caratteristiche di protezione per il passaggio tra armadi.

D: Cosa succede se ho bisogno di un cavo più lungo di 15 metri?
A: Sebbene sia possibile realizzare lunghezze superiori a 15 m su richiesta, non è consigliabile. Il superamento di questa distanza massima raccomandata può causare problemi quali un calo di tensione significativo, uno sfasamento del segnale, un aumento della diafonia e del rumore elettrico, che potrebbero compromettere l'affidabilità del sistema di sicurezza.
