TC-505-01-6M0 ICS Triplex - Cavo per slot I/O complementare

TC-505-01-6M0 Cavo per slot complementare

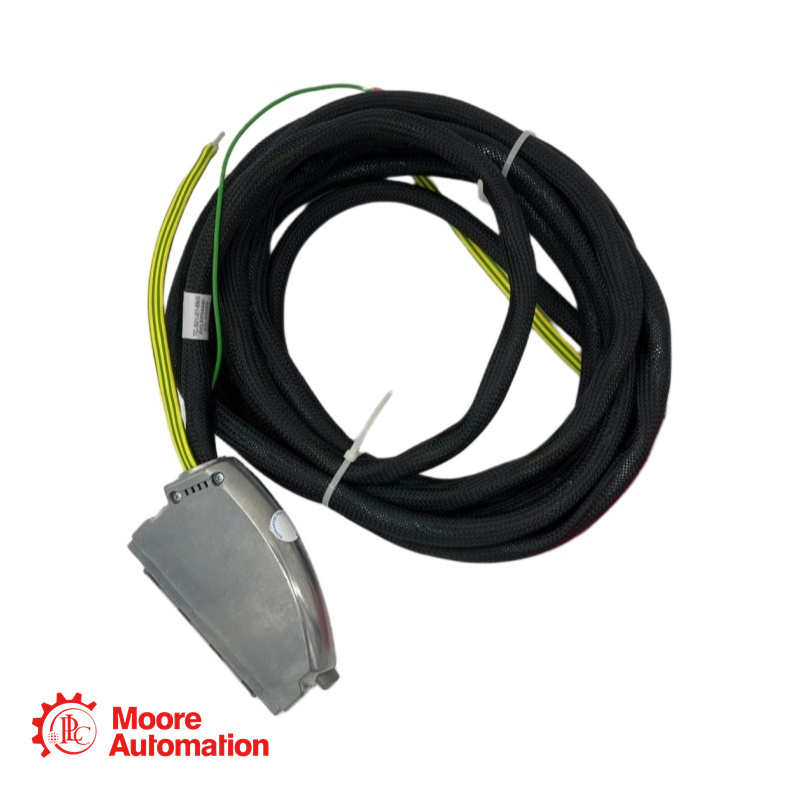

Cavo SmartSlot I/O interno da 6,0 metri per il collegamento di un modulo di uscita digitale o analogico Trusted TMR a un Field Termination Assembly (FTA). Progettato per l'assegnazione remota degli slot in un'architettura hot-swap all'interno di ambienti Trusted SIS.

TC-505-01-6M0 Schemi

Codice articolo: TC-505-01-6M0
Serie: Cavi SmartSlot I/O affidabili
Manuale di riferimento: ICSTT-RM313 (PD-TC500)
Lunghezza del cavo: 6,0 metri (19,7 piedi)
Canali supportati: 40 canali (TMR)
Applicazione: Uscita interna SmartSlot, modulo per FTA
Tipo di modulo: Uscita digitale 24/120 Vdc, uscita analogica
Compatibile con la funzione Hot-Swap: Sì (assegnazione remota dello slot tramite SmartSlot)
Struttura del cavo: Multicore con schermatura complessiva, cablaggio di alimentazione del campo integrato
Lunghezza massima consigliata 15 m (secondo le linee guida per i cavi Trusted I/O)

TC-505-01-6M0 FAQ

D: Questo cavo trasporta energia di campo?
R: Sì, come i cavi di uscita Companion Slot, il TC-505 integra il cablaggio sia per i segnali di uscita che per la distribuzione dell'alimentazione di campo. Ciò include le connessioni per l'alimentazione di campo, il ritorno dell'alimentazione di campo e il riferimento a 0 V necessario affinché il modulo misuri con precisione la tensione di uscita.

D: Posso utilizzare questo cavo se l'FTA si trova in un armadio diverso e remoto?
R: No. Il TC-505 è un cavo interno.

D: Cosa significa "-01" nel codice articolo?
A: I suffissi standard per l'isolamento dei cavi Trusted I/O sono "-02" (a bassa emissione di fumi, senza alogeni, ignifugo secondo IEC 60332-3 Cat A) e "-03" (certificato UL).
