Scheda relè Vibrometro RLC16 200-570-000-012 VM600
Scheda relè Vibrometro RLC16 200-570-000-012 VM600
Scheda relè Vibrometro RLC16 200-570-000-012 VM600

Scheda relè Vibrometro RLC16 200-570-000-012 VM600

Vibrometro RLC16 200-570-000-012

RLC16 200-570-000-012

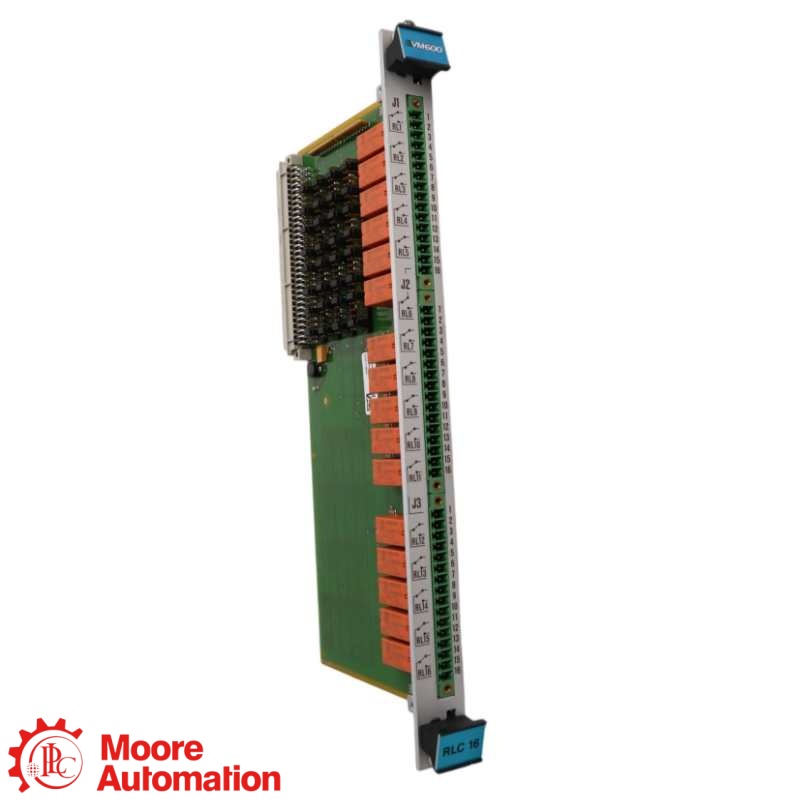

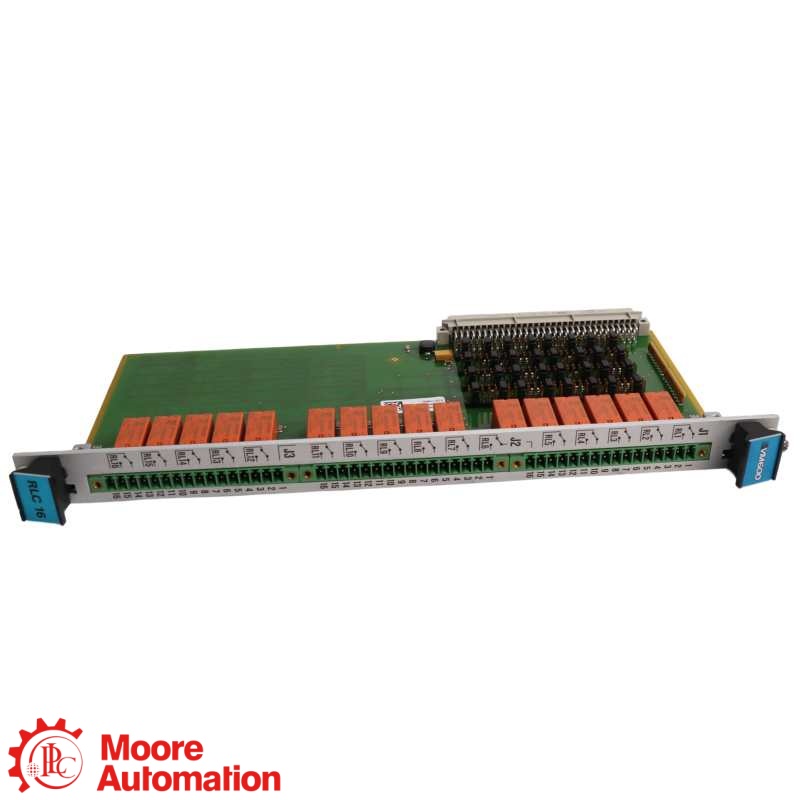

IL RLC16 200-570-000-012 Si tratta di una scheda relè Meggitt Vibro-Meter VM600 con 16 relè di commutazione. Prima della sostituzione, verificare il codice PNR esatto, la versione hardware, il tipo di rack, i ponticelli di stato dei relè, il cablaggio dei terminali e i valori nominali di carico.

ALTEZZA262 mm (6U)
LARGHEZZA20 mm
PROFONDITÀ125 mm
PESO0,30 kg circa
PRODUTTOREVibrometro Meggitt
CONDIZIONI / GARANZIAProdotto originale nuovo · Garanzia di un anno
CERTIFICAZIONE ISOProdotto certificato ISO
VERIFICA● Foto e video del prodotto forniti su richiesta
RICHIEDI UN PREVENTIVO
RICERCA MODELLOTrova un codice articolo specificoApri direttamente la pagina del prodotto Moore Automation più corrispondente.
VIBRO-METRA ● Scheda relè RLC16
Vibrometro RLC16

RLC16 200-570-000-012

200-570-000-012 · VERSIONE STANDARD

È necessario verificare il codice PNR RLC16 esatto, la versione hardware e la configurazione del rack.

RUOLO DEL MODULO
RLC16 200-570-000-012 Si tratta di una scheda relè Meggitt Vibro-Meter VM600 con 16 relè di commutazione per uscite di allarme aggiuntive per la protezione dei macchinari.
NOTA DI CONFIGURAZIONE
Per RLC16 200-570-000-012Prima della sostituzione, verificare il codice PNR completo, la versione hardware, lo slot rack posteriore ABE04x o ABE056, i ponticelli di stato del relè, il cablaggio dei terminali e i valori nominali di carico.
👩‍💼
VUOI IL MIGLIOR PREZZO?
Frida
Responsabile vendite 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
CARATTERISTICHE DI RIFERIMENTO DEL PRODUTTORE

Specifiche tecniche

Vibrometro Meggitt ↗
SCHEDA RELÈ RLC16

Dati tecnici in sintesi

Fai clic su “+” per visualizzare ulteriori specifiche.

ALTEZZA262 mm (6U)
LARGHEZZA20 mm
PROFONDITÀ125 mm
PESO0,30 kg circa
Dati di riferimento ufficiali della famiglia di vibrometri Meggitt.
Verifica ufficiale del prodottoVerificare il codice di riferimento completo dell'ordine. RLC16 200-570-000-012, inclusi il PNR, la versione hardware, il tipo di rack, i ponticelli di stato del relè, le caratteristiche dei contatti, il cablaggio dei terminali e la documentazione del sistema installato prima della sostituzione.
INFORMAZIONI GENERALI−
Marchio/linea di prodottiVibrometro Meggitt
Numero d'ordineRLC16 200-570-000-012
Tipo di prodottoScheda relè VM600 con 16 relè di commutazione
Famiglia di sistemiRLC16 / VM600
Ruolo del moduloScheda di espansione relè opzionale per sistemi di protezione macchinari VM600
Caratteristiche del relèÈ necessario verificare il codice PNR RLC16 esatto, la versione hardware e la configurazione del rack.
Temperatura di esercizioda -25 a +65 °C
Temperatura di conservazioneDa -40 a +85 °C
Umidità di esercizioDal 0 al 90% senza condensa
Alimentazione elettrica+5 V CC dal rack VM600; 40 mA per relè
Dati fisici e ambientali+
Altezza / larghezza / profondità262 × 20 × 125 mm
Temperatura di esercizioTemperatura di esercizio: da -25 a +65 °C; temperatura di stoccaggio: da -40 a +85 °C.
Peso/umiditàCirca 0,30 kg; umidità relativa non condensante durante la conservazione: dallo 0 al 95%.
Integrazione di relè e rack+
Ruolo del moduloScheda di espansione relè opzionale per sistemi di protezione macchinari VM600
Rack compatibiliVM600 ABE04x o ABE056
Disposizione dei relè16 relè; ciascuno fornisce contatti COM, NC e NO.
Connessioni esterneConnettori a morsetto a vite J1, J2 e J3 sul retro del rack
Selezione dello stato del relèNormalmente alimentato o normalmente disalimentato, selezionabile tramite ponticello
Ordinamento e ciclo di vita+
Il manuale ufficiale Meggitt DS 268-081 elenca il codice PNR 200-570-000-1Hh per il connettore RLC16; Hh identifica la versione hardware. Verificare l'esatta revisione installata prima della sostituzione.
FAQ

Domande più frequenti poste dagli acquirenti

Cosa è RLC16 200-570-000-012?+

RLC16 200-570-000-012 Si tratta di una scheda relè VM600 che fornisce 16 uscite a relè di commutazione per applicazioni di protezione macchinari.

Quanti relè sono forniti da RLC16 200-570-000-012?+

RLC16 200-570-000-012 Fornisce 16 relè, ciascuno con contatti COM, NC e NO.

Cosa deve confermare il codice d'ordine completo per RLC16 200-570-000-012?+

RLC16 200-570-000-012 richiede che il PNR completo, incluso il suffisso Hh della versione hardware, corrisponda alla scheda installata.

Quale compatibilità rack si applica a RLC16 200-570-000-012?+

RLC16 200-570-000-012 Si installa nella parte posteriore di un rack VM600 ABE04x o ABE056 e si collega al backplane.

Quali connessioni devono essere controllate RLC16 200-570-000-012?+

RLC16 200-570-000-012 Richiede la conferma del cablaggio dei terminali J1, J2 e J3, dei carichi dei relè e dello stato dei relè selezionato tramite ponticello.

Potere RLC16 200-570-000-012 essere sostituita da una carta dall'aspetto simile?+

RLC16 200-570-000-012 Non si deve procedere alla sostituzione finché non siano stati verificati il ​​PNR completo, il tipo di rack, le caratteristiche dei contatti, il cablaggio dei terminali e la configurazione dello stato dei relè.

Quali informazioni devo fornire al momento dell'ordine? RLC16 200-570-000-012?+

RLC16 200-570-000-012 L'ordine deve includere il codice PNR completo, le foto della targhetta, il tipo di rack, la versione hardware, il cablaggio dei relè e i requisiti di carico.

CONTATTA LO SPECIALISTA DI PRODOTTO

Verifica la tua configurazione con Frida

Per verificare la compatibilità, la disponibilità e i tempi di consegna, si prega di fornire il codice d'ordine completo, il rack installato, le versioni dei moduli, il cablaggio delle comunicazioni e i dettagli dell'applicazione.

SCEGLI UN METODO DI CONTATTO DIRETTO
SCHEDA DATI

Scheda tecnica ufficiale per
RLC16 200-570-000-012

Il documento Meggitt DS 268-081 identifica RLC16 200-570-000-012 come un PNR di una scheda relè VM600 in versione standard con suffisso di versione hardware 12.

Vibrometro Meggitt RLC16

La norma ufficiale Meggitt DS 268-081 descrive la scheda relè VM600 RLC16, le sue caratteristiche nominali, l'installazione a rack, i limiti ambientali e la struttura per l'ordinazione.

SCARICA LA DOCUMENTAZIONE UFFICIALE

Contattaci per ricevere assistenza.

Invia il modello completo, la quantità e la tua domanda tecnica o di acquisto.

L'identità e le specifiche del prodotto si basano sul manuale ufficiale Meggitt DS 268-081; verificare il codice PNR e la versione hardware esatti prima della sostituzione.

IDENTIFICAZIONE DEL MODELLO RLC16

Come è strutturato RLC16 200-570-000-012

Vibrometro Meggitt è la linea di prodotti; RLC16 identifica la scheda VM600 a 16 relè; e RLC16 200-570-000-012 è il riferimento completo fornito per la corrispondenza con il sistema installato.

Vibrometro Meggitt · LINEA DI PRODOTTI
Scheda relè RLC16Sistema di protezione macchinari VM600 · FAMIGLIA DI MODULI
NUMERO D'ORDINE

RLC16 · 200-570-000-012

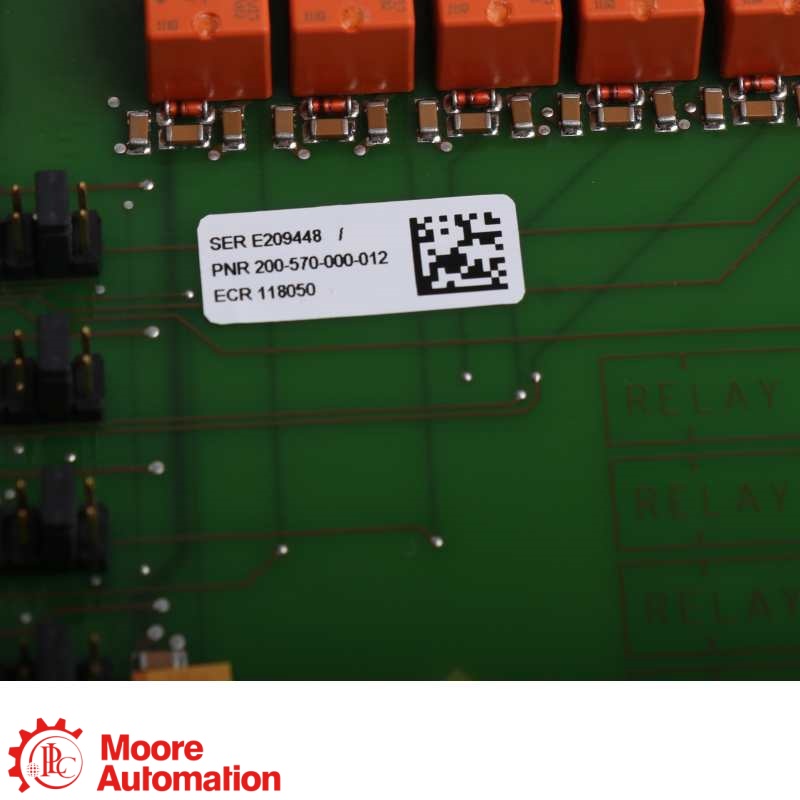

RLC16 indica la scheda a 16 relè; 200-570-000 identifica la famiglia di prodotti in versione standard; 12 è il suffisso della versione hardware Hh.

FUNZIONE DELLA CARTA

16 relè di commutazione · morsetti a vite

Il modulo RLC16 si installa nella parte posteriore di un rack VM600 ABE04x o ABE056 e fornisce contatti COM, NC e NO per ciascun relè.

VALUTAZIONI UFFICIALI

250 V CA · 5 CA · 1250 VA capacità di interruzione massima

Lo stato del relè è normalmente eccitato o normalmente diseccitato tramite la selezione del ponticello. Verificare il rack, il cablaggio, i carichi e la versione dell'hardware installato.

Controllo di compatibilità: prima della sostituzione, verificare il codice PNR 200-570-000-012 completo, la versione hardware, il tipo di rack (ABE04x o ABE056), i ponticelli di stato del relè, il cablaggio dei terminali e i valori nominali di carico.
AMBITI DI APPLICAZIONE

Mappa concettuale dell'applicazione per RLC16 200-570-000-012

Relè di protezione macchinari16 uscite a relè di commutazione per allarmi e logica di arresto
Installazione del rack VM600Installare nella parte posteriore di ABE04x o ABE056 e verificare la compatibilità del backplane.
CENTRO APPLICAZIONIRLC16 200-570-000-012Scheda di espansione VM600 a 16 relè
Connessioni a morsettiera a viteJ1, J2 e J3 espongono i contatti COM, NC e NO del relè.
Verifica della sostituzioneConfermare il codice PNR 200-570-000-012, la versione hardware, il tipo di rack, i ponticelli, il cablaggio dei terminali e i valori nominali di carico.
