MODULO DI INGRESSO A IMPULSI / USCITA ANALOGICA
Combina otto canali di ingresso a treno di impulsi con otto canali di uscita analogici da 4 a 20 mA per sistemi Yokogawa FIO compatibili.

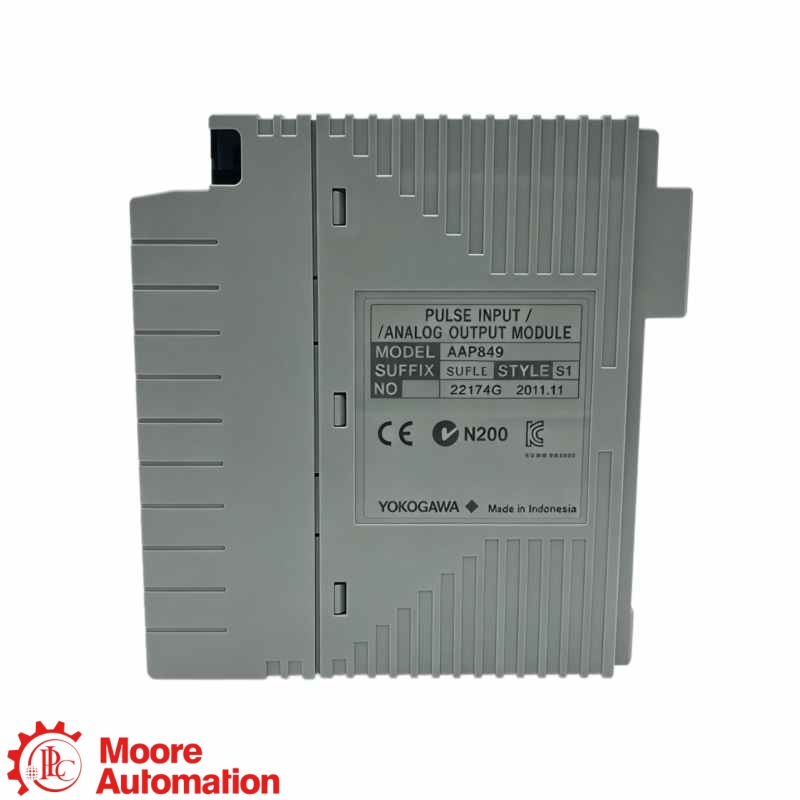

L'AAP849 è un modulo Yokogawa per l'ingresso di impulsi e l'uscita analogica, che combina otto canali di ingresso a treno di impulsi con otto canali di uscita analogica da 4 a 20 mA. Le specifiche ufficiali di Yokogawa indicano un ingresso a transistor a collettore aperto, una frequenza di ingresso da 0 a 12 kHz e circuiti non isolati.
Marca :
YokogawaNumero parte :
AAP849Il peso :
0.30 kgDescrizione :
Pulse Input / Analog Output ModuleDa 0 a 12 kHz · 8 ingressi / 8 uscite · Non isolato
Fai clic su “+” per visualizzare ulteriori specifiche.
Le fonti ufficiali Yokogawa identificano l'AAP849 come un modulo di ingresso a impulsi/uscita analogica (8 ingressi/8 uscite, non isolato).
La documentazione Yokogawa GS 33J60F60-01EN fornisce le specifiche hardware ufficiali, la portata del segnale, il numero di canali, i dati di risposta, il consumo di corrente, il peso, le opzioni di connessione e le informazioni sul codice d'ordine per l'AAP849.
SPECIFICHE UFFICIALI DEL MODULO APERTE ↗Invia il modello completo, la quantità, l'hardware del terminale, la versione del sistema e la tua domanda tecnica o di acquisto.
Il riferimento sopra riportato è una specifica ufficiale del modulo Yokogawa. Prima della sostituzione, verificare il codice suffisso AAP849 completo, l'unità nodo FIO compatibile, il cavo KS1, la frequenza di ingresso degli impulsi, il carico di uscita analogica, il cablaggio dei canali e gli intervalli configurati.
Yokogawa è il marchio; AAP849 Si tratta di un modulo di ingresso impulsi/uscita analogica (8 ingressi/8 uscite, non isolato) utilizzabile con nodi FIO e sistemi di controllo di campo Yokogawa compatibili.
Combina otto canali di ingresso a treno di impulsi con otto canali di uscita analogici da 4 a 20 mA per sistemi Yokogawa FIO compatibili.
Verificare la portata del segnale e il cablaggio dei canali confrontandoli con il circuito di campo installato.
Prima dell'installazione, verificare la morsettiera o il cavo, l'unità nodo e il codice suffisso completo.

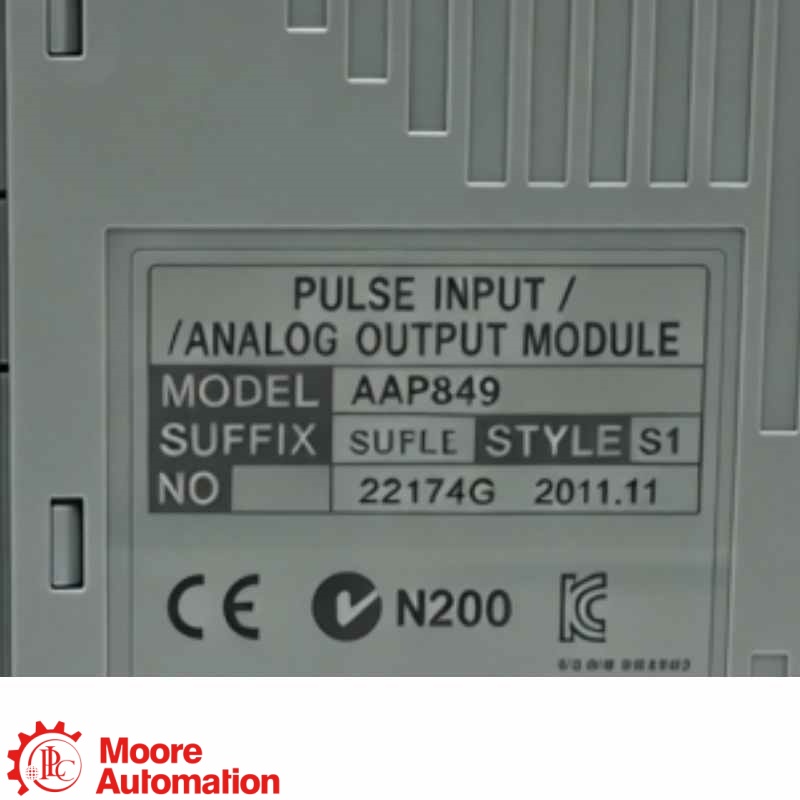

Verificare la corrispondenza tra AAP849 e l'etichetta Yokogawa completa, il codice suffisso e la registrazione degli I/O installati.
Documentare l'unità nodo, lo slot, l'hardware del terminale, la portata del segnale e il cablaggio sul campo.
Verificare la gamma di segnale configurata, l'assegnazione dei canali, l'hardware del terminale e la disposizione dei moduli ridondanti.
Non sostituire il componente basandosi solo sull'aspetto. Prima della sostituzione, verificare il codice suffisso AAP849 completo, l'unità nodo FIO compatibile, il cavo KS1, la frequenza di ingresso degli impulsi, il carico di uscita analogica, il cablaggio dei canali e gli intervalli configurati.
