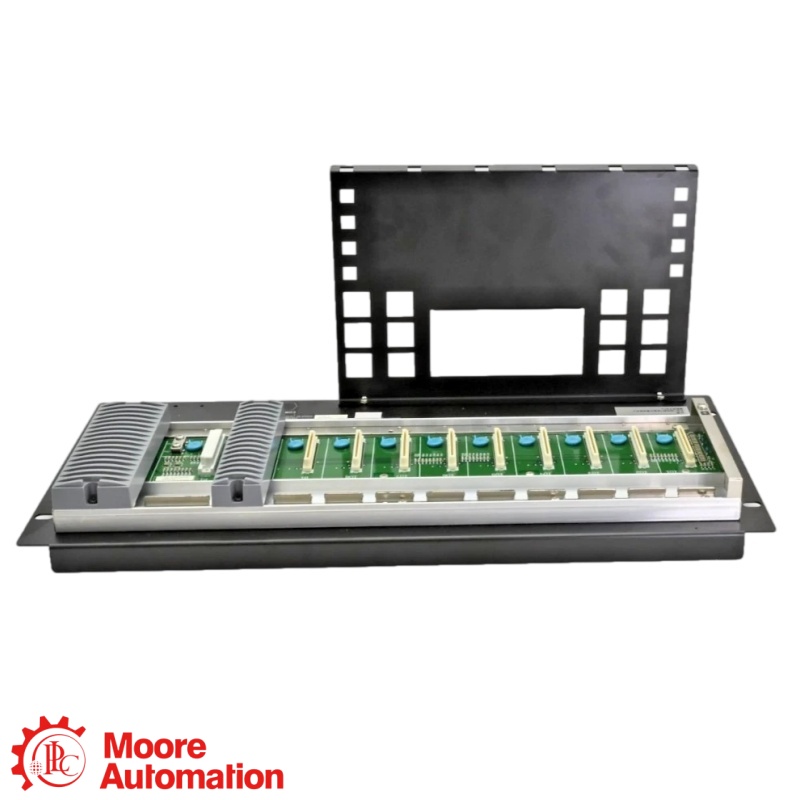

Unità nodo bus ESB Yokogawa ANB10S per N-IO/FIO

ANB10S Si tratta dell'unità nodo bus ESB di Yokogawa per N-IO/FIO, con bus ESB singolo. La sua funzione è quella di unità nodo bus ESB singolo che trasporta i segnali di I/O di campo a un'unità di controllo di campo Yokogawa e fornisce alimentazione al modulo I/O; l'etichetta completa, il suffisso e il sistema installato devono corrispondere prima dell'uso.

ANB10S è progettato per bus ESB → moduli I/O · bus singolo. Conferma il percorso del bus documentato, la relazione FCU, la disposizione del connettore e il suffisso invece di trattarlo ANB10S come modulo generico.

ANB10S Si tratta di un'unità nodo I/O di campo, non di un processore. Utilizza un bus ESB per comunicare con l'FCU e fornisce i moduli I/O installati; l'FCU controlla il ruolo del sistema.

Verificare l'FCU e l'accoppiatore EC401/EC402, la disposizione degli slot 7/8, il cablaggio a bus singolo, l'alimentazione con codice suffisso, il carico del modulo I/O e la messa a terra. L'unità nodo non può essere messa in servizio in isolamento.

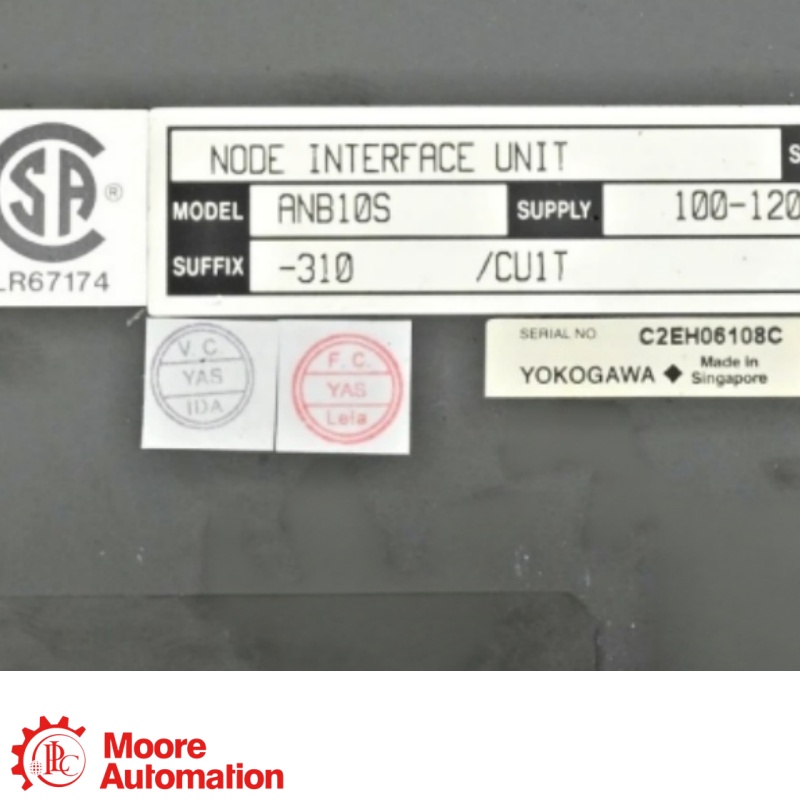

Abbina il ANB10S Targhetta identificativa, modello FCU, slot di accoppiamento, elenco dei moduli I/O, cavo/terminale ESB, registro di alimentazione e spegnimento prima della rimozione o sostituzione.

ANB10S è un singolo ESB. ANB10D è un ESB a doppia ridondanza; ANB11S/D aggiungono funzioni di ripetitore ESB ottico. Selezionare in base alla rete effettiva e alla distanza di progettazione.

Fornire il completo ANB10S Suffisso, modello FCU, tipo e slot EC401/EC402, elenco dei moduli I/O, opzione di alimentazione/protezione, fotografie dei cablaggi e quantità. Utilizzare il documento ufficiale GS 33J60F20-01EN per confermare la configurazione ordinata; non dedurre un suffisso o sostituirlo da un modello simile.
