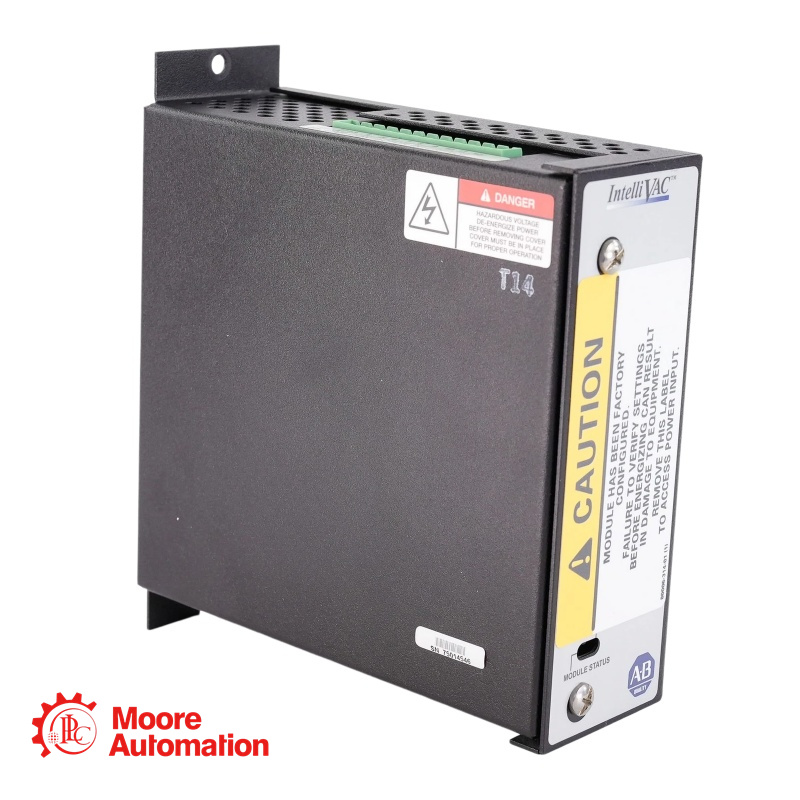

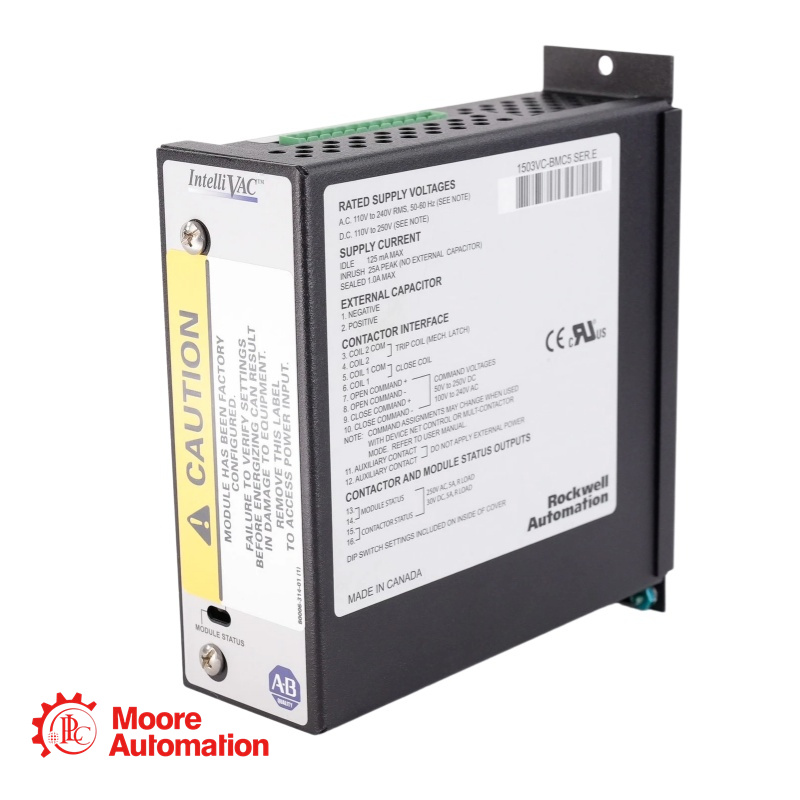

Descrizione di 1503VC-BMC5-MC1

Il Bulletin 1503VC viene utilizzato per controllare i contattori a vuoto Bulletin 1502, che rappresentano un componente fondamentale dei controllori per motori di media tensione Bulletin 1500/1900 CENTERLINE. IntelliVAC è una soluzione efficiente e flessibile per il controllo dei contattori a vuoto di media tensione utilizzati nelle applicazioni di avviamento e alimentazione dei motori.
Il modulo IntelliVAC può essere utilizzato per controllare i contattori a vuoto Bulletin 1502 da 400 e 800 Ampere. Con IntelliVAC è possibile controllare sia i contattori a ritenuta elettrica che quelli a ritenuta meccanica.

Un intervallo di tensione di alimentazione (110-240 V CA 50/60 Hz, 110-250 V CC) consente l'impiego in molteplici applicazioni.
Un tempo di intervento costante del contattore a vuoto (a una data tensione di alimentazione) garantisce prestazioni ripetibili.
La possibilità di selezionare il tempo di disattivazione del contattore a vuoto migliora il coordinamento con i fusibili di potenza a monte.
La compensazione elettronica dell'altitudine (solo per il Bollettino 1502 400 A) elimina la compensazione meccanica necessaria per altitudini superiori a 1000 metri (i contattori del Bollettino 1502 800 A includono una regolazione meccanica dell'altitudine di facile utilizzo).

Parametro

Corrente di spunto in ingresso principale: 25 A di picco (1/2 ciclo)
Corrente a riposo (max., senza bobina alimentata): 125 mA (CA) / 35 mA (CC)
Corrente di mantenimento (max.): 300 mA (CA) / 100 mA (CC)
Corrente di chiusura/intervento (0,2 sec): fare riferimento alla tabella della scheda tecnica per i valori specifici.
Tensione di alimentazione operativa (pick-up): minimo 95 V
Tensione di alimentazione operativa (caduta di tensione): minimo 75 V (70 V per l'intervento)
Ingressi di comando (apertura/chiusura): 70-240 V CA / 70-250 V CC; Corrente massima in stato attivo: 11 mA CA / 2,4 mA CC
Contatti di uscita di stato: CA 250 V, 5 A (carico R); CC 30 V, 5 A (carico R)

FAQ

Che cosa significa l'avviso "Comando non valido presente" e come si risolve?
A: Questo avviso (indicato da un LED giallo di stato del modulo) si attiva se viene rilevato un comando di chiusura, movimento o apertura durante la sequenza di accensione del modulo, oppure se un comando di chiusura/movimento viene riapplicato troppo rapidamente (prima che la sequenza di apertura del contattore venga verificata in circa 60 ms più il tempo di interruzione). Si verifica anche se i comandi di chiusura e apertura sono presenti simultaneamente su un'unità di blocco meccanico. Il ripristino è automatico: la condizione si risolve non appena il segnale di ingresso problematico viene rimosso o corretto, senza bisogno di riavviare l'alimentazione del controllo.

Come funziona la funzione di sottotensione con ritardo temporale (TDUV) e quando è necessario un condensatore esterno?
A: La funzione TDUV consente al contattore di resistere a brevi cali di tensione o interruzioni di corrente senza aprirsi. Il modulo può fornire brevi tempi TDUV (fino a 0,2 secondi per 110/120 V e 1,0 secondo per 220/240 V) senza componenti esterni. Per durate maggiori, fino a 2 secondi (configurabili tramite DIP switch), è necessario collegare un condensatore esterno ai terminali 1 e 2 del modulo. Prestare attenzione se si utilizza la funzione TDUV in applicazioni di arresto di emergenza, poiché il contattore non si aprirà fino allo scadere del ritardo programmato.

Qual è la differenza tra le uscite a relè Stato modulo e Stato contattore?
A: Le due uscite a relè, entrambe con contatti normalmente aperti, forniscono indicazioni distinte. Il relè di stato del modulo è chiuso (funzionamento corretto) quando il modulo funziona normalmente (LED verde) e aperto in caso di guasto (LED rosso) o di alcuni avvisi. Il relè di stato del contattore è chiuso quando è attivo un comando di chiusura per i primi 200 ms, oppure ogni volta che si rileva che il contattore è fisicamente chiuso (LED giallo); è aperto quando il contattore è aperto.
