1769-L16ER-BB1B CL 5370 Controller L1

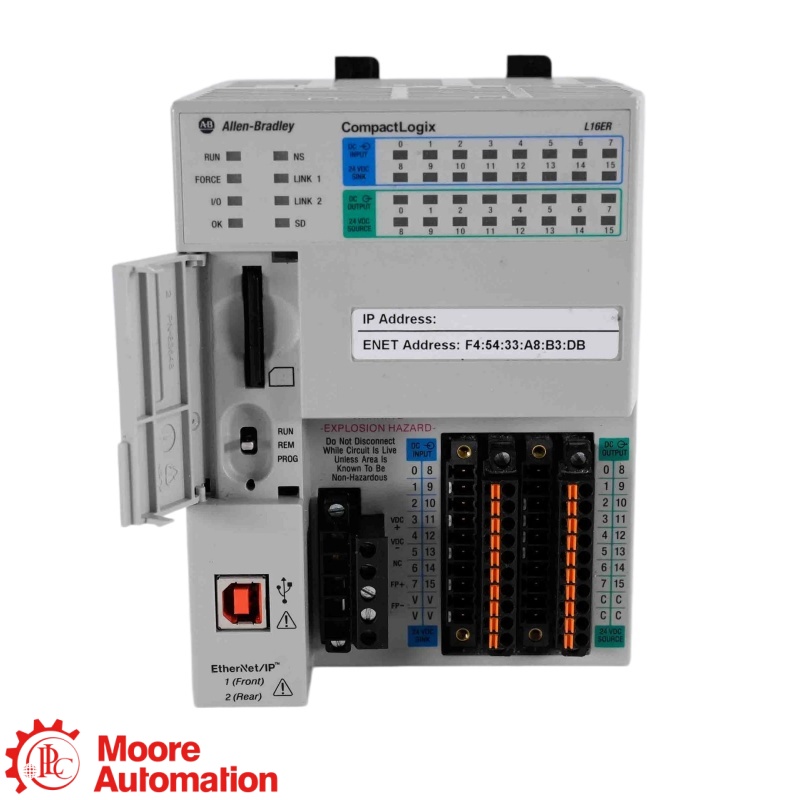

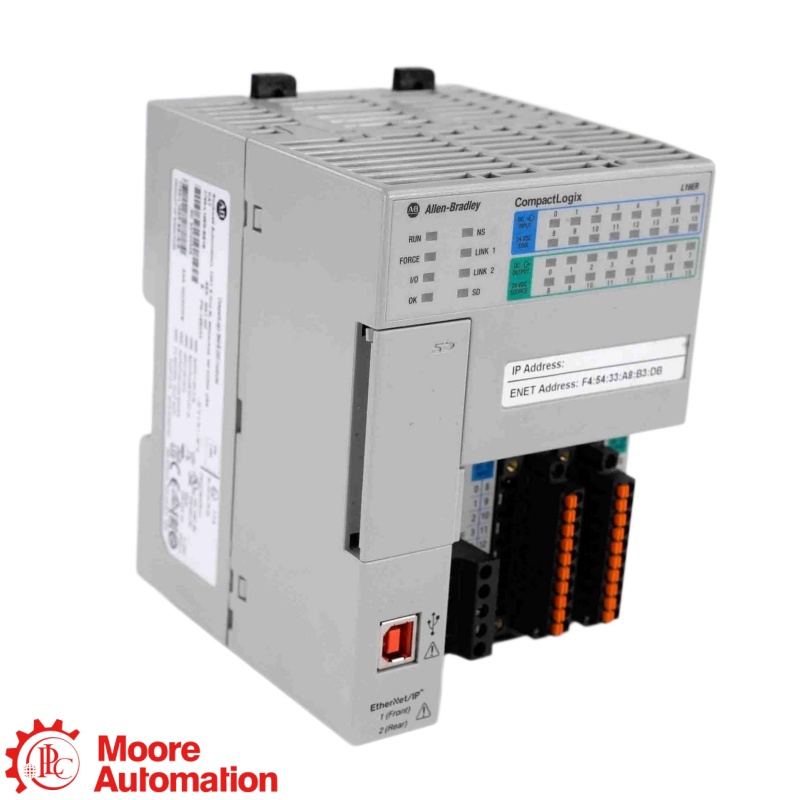

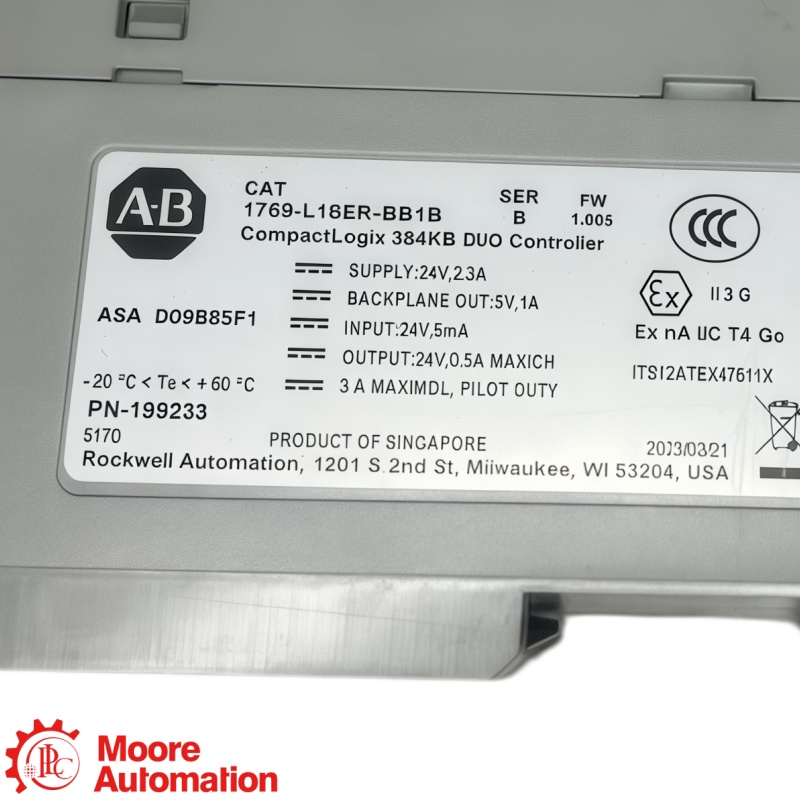

1769-L16ER-BB1B Il CL 5370 è un controllore L1 che esegue programmi di controllo macchina Logix, gestisce 16 ingressi CC integrati e 16 uscite CC integrate e comunica tramite EtherNet/IP. La sua configurazione offre 384 KB di memoria utente, due porte Ethernet compatibili con DLR e supporto per un massimo di sei moduli di espansione POINT I/O. Richiede un'alimentazione a 24 V CC adeguata, hardware POINT I/O 1734 compatibile e una versione di Studio 5000 corrispondente al firmware installato.

1769-L16ER-BB1B Utilizza due porte RJ45 EtherNet/IP come un unico switch integrato per il cablaggio lineare o ad anello a livello di dispositivo (DLR). Le porte trasportano lo stesso traffico di rete del controller, anziché creare due interfacce di controllo isolate. La progettazione della rete deve rimanere entro il limite del controller di quattro nodi EtherNet/IP configurati e deve seguire le regole di topologia lineare o DLR selezionate.

1769-L16ER-BB1B Fornisce 16 ingressi digitali sinking a 24 V CC integrati e 16 uscite digitali sourcing a 24 V CC integrate per segnali diretti della macchina. Questi canali fanno parte della configurazione base del controllore e funzionano insieme all'espansione POINT I/O opzionale. Prima del cablaggio o della sostituzione, verificare la tensione di campo, i collegamenti comuni, la logica degli ingressi sinking e i requisiti di carico delle uscite sourcing.

1769-L16ER-BB1B Espande gli I/O locali della macchina tramite il bus POINT con un massimo di sei moduli I/O POINT 1734 compatibili e supporta fino a quattro nodi EtherNet/IP nel progetto Logix Designer. Questa capacità è un limite specifico del catalogo, pertanto un progetto che richiede più moduli locali o nodi di rete deve utilizzare una configurazione del controller con una capacità supportata superiore.

1769-L16ER-BB1B Si tratta di un controller standard CL 5370 L1 e non offre assi di movimento CIP integrati. La sua configurazione è pensata per logica, I/O digitali integrati, espansione POINT I/O e comunicazione EtherNet/IP. Le applicazioni che richiedono il movimento integrato devono essere verificate rispetto a un codice catalogo compatibile con il movimento, come ad esempio 1769-L18ERM-BB1B, e alla combinazione di azionamento/firmware necessaria.

1769-L16ER-BB1B Fornisce 384 KB di memoria utente per il progetto Logix e utilizza una scheda Secure Digital industriale per le operazioni di backup, trasferimento e firmware. La configurazione standard include una scheda 1784-SD1 da 1 GB e supporta l'opzione 1784-SD2 da 2 GB. Le dimensioni del progetto, il firmware del controller e l'immagine della scheda SD devono corrispondere al controller di destinazione prima del ripristino.

1769-L16ER-BB1B Il prodotto è elencato dal produttore con stato di ciclo di vita attivo e rimane un controller CL 5370 L1 con 384 KB di memoria. Un eventuale sostituto deve comunque corrispondere alla serie hardware, alla revisione del firmware, alla compatibilità con Studio 5000 Logix Designer e al progetto salvato. Non dare per scontato che un altro codice catalogo 1769-L1 sia un sostituto diretto, poiché i limiti di memoria, nodi, movimento ed espansione sono diversi.

1769-L16ER-BB1B Deve essere verificato come entità controller esatta prima di essere utilizzato per ripristinare il controllo, gli I/O integrati e la comunicazione EtherNet/IP. Confermare l'alimentazione in ingresso da 10…28,8 V CC, il carico di potenza del campo, il cablaggio a 16 ingressi sinking e 16 uscite sourcing, il numero di moduli POINT I/O, il numero di nodi EtherNet/IP, la topologia di rete, il metodo di montaggio, i requisiti del paraurti posteriore, la serie del controller, il firmware e la memoria del progetto. Qualsiasi discrepanza può impedire l'avvio o produrre un comportamento I/O non sicuro.
