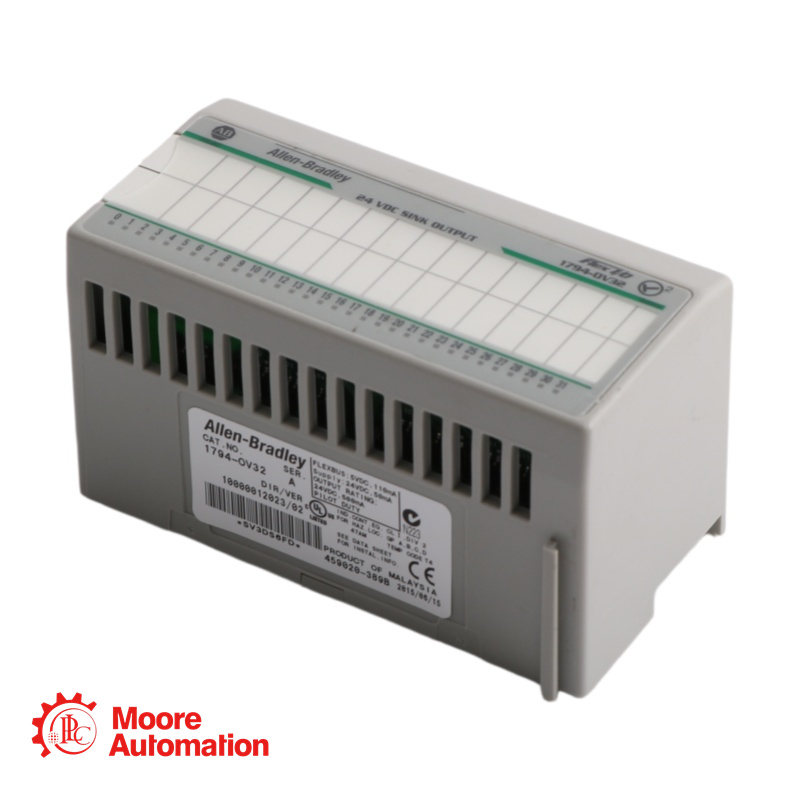

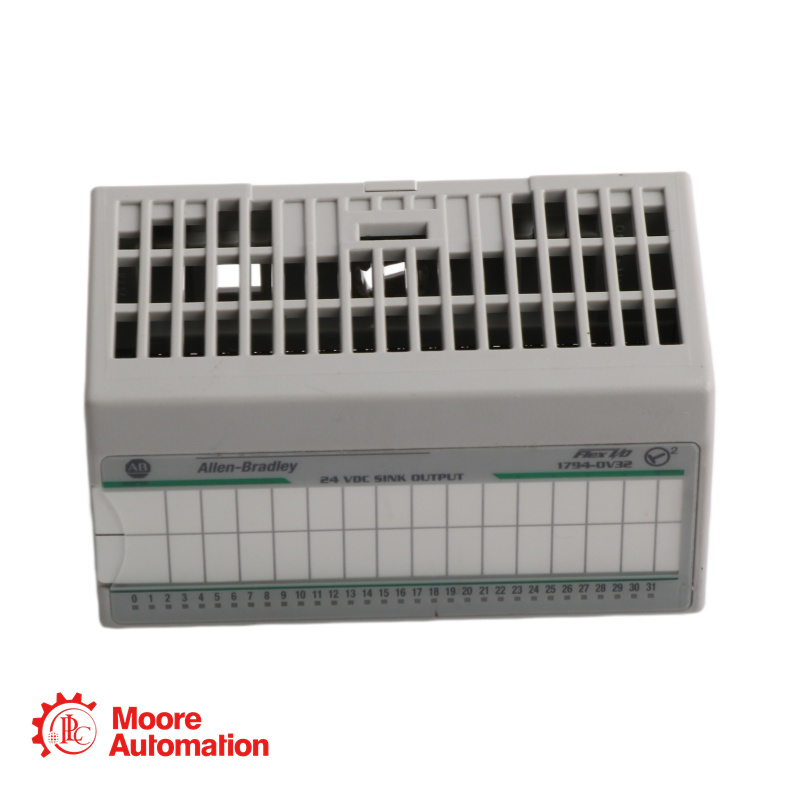

Modulo di uscita sorgente PLC 1794-OV32

1794-OV32 Modulo di uscita sorgente

Il modello 1794-OV32, della serie Flex I/O, è progettato come modulo di uscita discreto. Può ospitare fino a 32 punti di uscita mantenendo una tensione di uscita nominale di 24 V CC.

1794-OV32 Schemi

Tipo di I/O: Uscita discreta
Numero di output: 32 punti
Tensione di uscita nominale: 24 V CC
Montaggio: Guida DIN
Tipo di uscita: Dispersione
Grado di protezione: IP20
Stile del modulo: Stile aperto
Indicatori di stato: 32 LED

1794-OV32 FAQ

D: Qual è la differenza tra output sinking e output sourcing?
A: Il 1794-OV32 utilizza uscite sinking, ovvero il canale di uscita del modulo commuta il carico a massa (comune). Il dispositivo di campo (carico) è collegato tra l'alimentazione positiva (+24 V CC) e il terminale di uscita del modulo. Quando l'uscita è attiva, la corrente fluisce dal carico al modulo e quindi a massa. Questa configurazione è anche detta uscita NPN, adatta per pilotare ingressi di campo di tipo sourcing.

D: Questo modulo include una base terminale o viene venduto separatamente?
A: La base terminale è venduta separatamente. Il 1794-OV32 è solo il modulo elettronico e deve essere installato su una base terminale FLEX I/O compatibile (ad esempio, 1794-TB3, 1794-TB32, 1794-TB3S, 1794-TB3G, ecc.) per fornire connessioni di cablaggio sul campo e comunicazione con il backplane.
