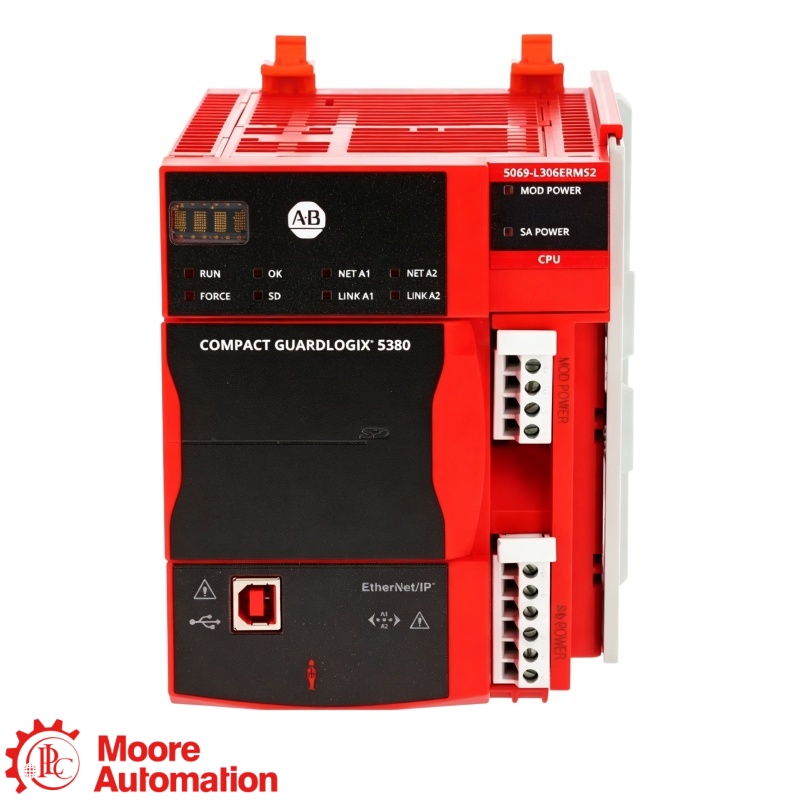

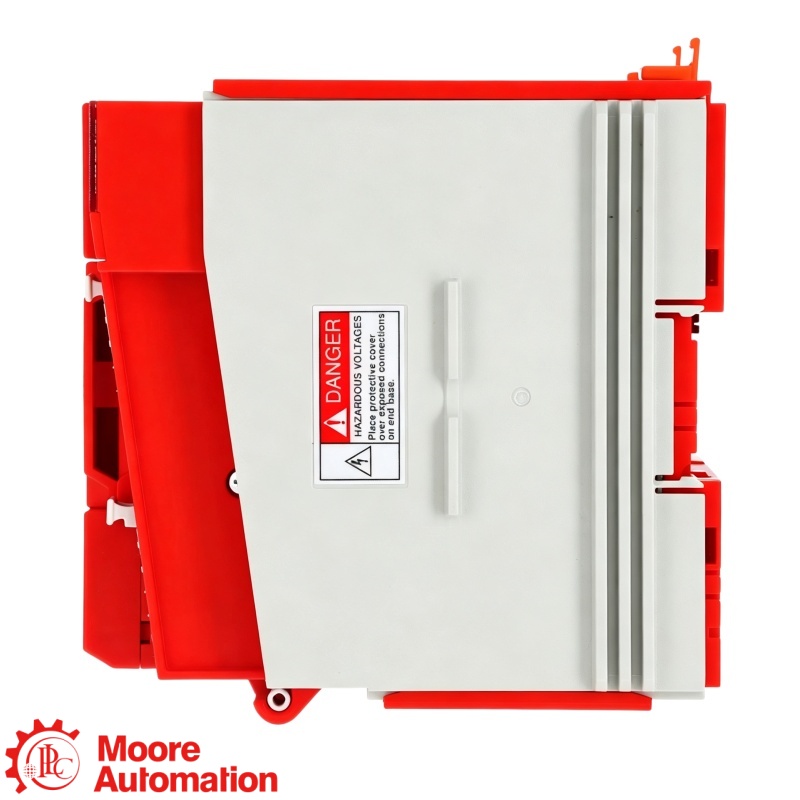

5069-L306ERMS2 GL 5380 SIL2 Controllore di movimento

5069-L306ERMS2 È un controllore GL 5380 che combina il controllo macchina standard, la logica di sicurezza SIL 2/PLd e il controllo di movimento CIP integrato. La sua configurazione è limitata a 0,6 MB di memoria standard, 0,3 MB di memoria di sicurezza, 8 moduli I/O locali, 2 assi e 16 dispositivi EtherNet/IP.

NO. 5069-L306ERMS2 Fornisce una funzione di controllo della sicurezza conforme a SIL 2 / PLd, ma la conformità appartiene all'intero sistema di sicurezza validato, inclusi sensori, I/O, attuatori, cablaggi, logica, diagnostica e calcoli applicativi.

Il prodotto esegue il controllo standard di Logix e un'applicazione di sicurezza protetta in aree di memoria configurate separate: 0,6 MB standard e 0,3 MB di sicurezza. Entrambe le parti del progetto devono rientrare nello spazio disponibile e la firma di sicurezza e lo stato di blocco devono essere gestiti correttamente.

No. Questa configurazione di catalogo supporta fino a 2 assi di movimento integrati. Per assi aggiuntivi è necessario un modello GL con capacità superiore, a seconda della compatibilità con azionamenti, funzioni di sicurezza, firmware e configurazione di rete.

Il controller non elimina la necessità di configurare la terminazione dell'alimentazione. Verificare la compatibilità con il modulo di alimentazione 5069 RTB ordinato separatamente, l'alimentazione MOD da 18…32 V CC, la compatibilità con gli I/O di sicurezza e il corretto tipo di conduttore/terminale.

Conservare e verificare la correttezza dei progetti standard e di sicurezza, della firma di sicurezza, della revisione del firmware, della compatibilità con Studio 5000, della mappa I/O, delle identità dei dispositivi, della configurazione a 2 assi, del limite di 16 dispositivi e dei registri di collaudo di sicurezza convalidati della macchina.
