INFORMAZIONI SUL PRODOTTO ● CONTROLLER GL 5380

GL 5380

5069-L320ERMS2

SIL 2 / PLd CONTROLLORE DI MOVIMENTO DI SICUREZZA

2 MB + 1 MB SICUREZZA · 16 I/O · 8 ASSI

RUOLO DEL PRODOTTO

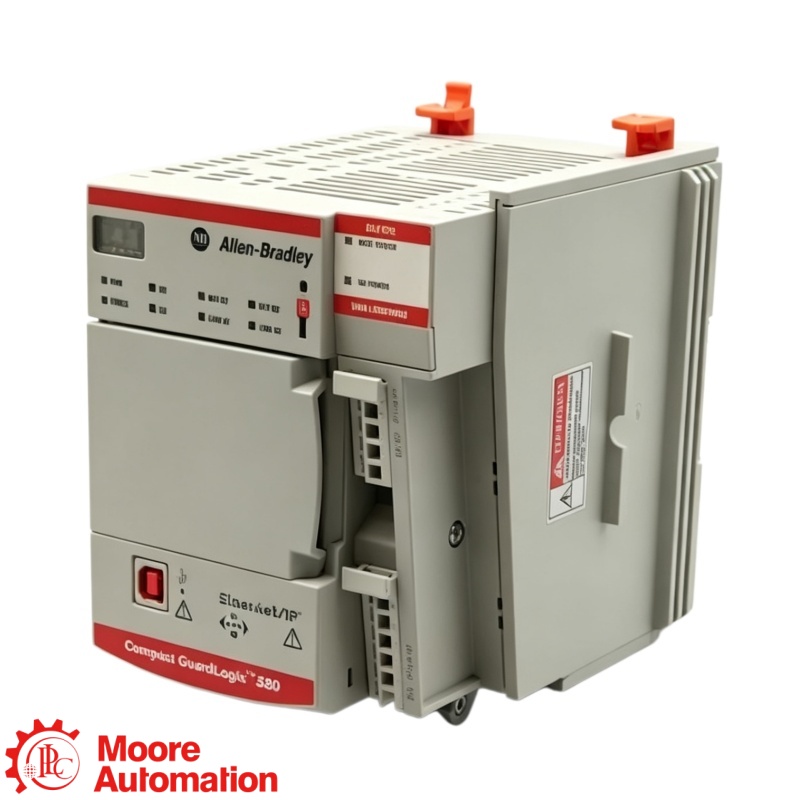

Il modello 5069-L320ERMS2 è un controllore GL 5380 per il controllo integrato di macchine, movimento e sicurezza SIL 2/PLd. Offre 2 MB di memoria standard più 1 MB di memoria di sicurezza, supporta fino a 16 moduli I/O Compact 5000 locali, 8 assi di movimento e 40 dispositivi EtherNet/IP.

VERIFICA DELL'ORDINE

Per 5069-L320ERMS2Prima dell'installazione, verificare il numero di catalogo di sicurezza 5069-L320ERMS2, i requisiti SIL 2/PLd, le dimensioni del progetto standard di 2 MB e di sicurezza di 1 MB, la richiesta di 8 assi, la rete di 40 dispositivi, gli I/O locali a 16 moduli e la firma di sicurezza.

👩‍💼

VUOI IL MIGLIOR PREZZO?

Frida

Responsabile vendite 🏆

E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275

SUDDIVISIONE DEL NUMERO D'ORDINE

Come è strutturato il codice d'ordine 5069-L320ERMS2

5069

Famiglia di piattaformePiattaforma Compact 5000

L320

Livello di capacitàLivello controller da 2 MB

ERMS2

Funzione suffissoMovimento EtherNet/IP con sicurezza SIL 2

CARATTERISTICHE DI RIFERIMENTO DEL PRODUTTORE

Specifiche tecniche

GL 5380 ↗

5069-L320ERMS2

Dati tecnici in sintesi

Fai clic su “+” per visualizzare ulteriori specifiche.

MEMORIA UTENTE2 MB standard + 1 MB di sicurezza

MODULI I/O8 massimo

ASSI DI MOVIMENTO8 massimo

DISPOSITIVI ETHERNETmassimo 40

Valori ufficiali della documentazione del produttore per il modello 5069-L320ERMS2.

Sviluppo della configurazione

Per il modello 5069-L320ERMS2, verificare la dimensione del progetto di 3 MB, la capacità di movimento a 16 assi, il limite di rete di 60 dispositivi, la capacità I/O locale di 31 moduli, l'alimentazione MOD da 18…32 V CC e il kit terminale 5069-RTB64, ordinato separatamente. 5069-L320ERMS2.

Capacità di controllo e sicurezza −

Numero di catalogo5069-L320ERMS2

Famiglia di prodottiGL 5380

Memoria standard2 MB

memoria di sicurezza1 MB

Moduli I/O localiFino a 16

stati del ciclo di vitaAttivo

Architettura della sicurezza ＋

Capacità di sicurezzaSIL 2 / PLd

memoria delle attività di sicurezza1 MB

ruolo di sicurezzaLogica integrata di sicurezza della macchina

Condizioni del sistemaLa funzione di sicurezza completa richiede la convalida

Messa in servizioVerifica della firma, del blocco e delle prove

Capacità di movimento ＋

Movimento integratoMozione CIP

assi massimi8

Movimento e sicurezzaConfigurato nel progetto convalidato

Compatibilità dell'unitàConferma profili e firmware

TempisticaVerificare le frequenze di aggiornamento della rete progettate

EtherNet/IP e I/O ＋

Dispositivi EtherNet/IPFino a 40

EthernetDoppia porta da 1 Gb

I/O localeFino a 16 moduli Compact 5000

ProgrammazioneUSB o Ethernet

I/O di sicurezzaI profili e il firmware devono corrispondere

Alimentazione e terminazione ＋

potenza MOD18…32 V CC

Power RTBArticolo separato

Opzioni RTB5069-RTB64-VITE o MOLLA

OrigineSingapore

Ciclo vitaleAttivo

Condizioni di sostituzione ＋

Progetto standardDeve contenere 2 MB

membro della sicurezzaDeve contenere 1 MB

MovimentoNon più di 8 assi

ReteNon più di 40 dispositivi

Controlli richiestiFirmware, firma di sicurezza, I/O, RTB e alimentazione

Fonte: le pubblicazioni del produttore 5069-TD002 e 5069-UM001 e la pagina ufficiale del prodotto 5069-L320ERMS2.

FAQ

Domande più frequenti poste dagli acquirenti

Dove si trova 5069-L320ERMS2 si adatta a un sistema di macchine?−

5069-L320ERMS2 È un controllore GL 5380 per logica standard, logica di sicurezza SIL 2/PLd e controllo del movimento integrato. I suoi limiti configurabili sono 2 MB di memoria standard, 1 MB di memoria di sicurezza, 16 moduli I/O locali, 8 assi e 40 dispositivi EtherNet/IP.

La certificazione SIL 2 / PLd si ottiene semplicemente installando 5069-L320ERMS2?＋

No. Il controllore fornisce la funzione di elaborazione della sicurezza, ma la funzione di sicurezza completa deve essere progettata e validata con I/O di sicurezza, sensori, attuatori, cablaggi, diagnostica, calcoli dei tempi di risposta e logica applicativa compatibili.

Quando è 5069-L320ERMS2 È preferibile al modello 5069-L306ERMS2?＋

Scegliete il livello L320 quando l'applicazione necessita di maggiore capacità: 2 MB di memoria standard più 1 MB di memoria di sicurezza, fino a 16 moduli locali, 8 assi di movimento e 40 dispositivi EtherNet/IP. La compatibilità e la convalida della sicurezza rimangono requisiti separati.

È possibile utilizzare la memoria standard come memoria di sicurezza aggiuntiva?＋

No. Il prodotto ha allocazioni di memoria standard e di sicurezza distinte. Un'applicazione di sicurezza deve rientrare nell'area di sicurezza di 1 MB e la sua firma, lo stato di blocco e l'ambiente del firmware devono rimanere compatibili.

Come va interpretato il limite di 40 dispositivi EtherNet/IP?＋

È il limite di configurazione del catalogo per i dispositivi EtherNet/IP gestiti da 5069-L320ERMS2Le prestazioni effettive della rete dipendono anche dalle connessioni, dalle frequenze di aggiornamento, dal traffico di movimento, dal traffico di sicurezza, dalla topologia dello switch e dal firmware dei dispositivi supportati.

Quali condizioni devono corrispondere prima di cambiare un 5069-L320ERMS2?＋

Confermare il numero di catalogo, le dimensioni standard e di sicurezza del progetto, la firma di sicurezza, il supporto per Studio 5000 e firmware, il layout I/O a 16 moduli, la configurazione a 8 assi, il progetto a 40 dispositivi, l'RTB di alimentazione separato e la procedura di riavvio/messa in servizio convalidata.

CONTATTA LO SPECIALISTA DI PRODOTTO

Verifica la tua configurazione con Frida

Per verificare la compatibilità, la disponibilità e i tempi di consegna, si prega di fornire il numero d'ordine completo e i dettagli dell'applicazione.

SCEGLI UN METODO DI CONTATTO DIRETTO

sales5@mooreplc.com +86 153 5940 8275

SCHEDA DATI

Manuali e riferimenti ufficiali per
5069-L320ERMS2

Documentazione ufficiale del produttore per il controllore di movimento di sicurezza 5069-L320ERMS2 sil 2 / pld.

Controllori GL 5380

Pubblicazione del produttore 5069-TD002 che illustra le specifiche relative a capacità, interfacce, alimentazione, movimento e installazione del GL 5380.

SCHEDA TECNICA UFFICIALE

Contattaci per ricevere assistenza.

Invia il modello completo, la quantità e la tua domanda tecnica o di acquisto.

E-MAIL
sales5@mooreplc.com WHATSAPP
+86 153 5940 8275

Le informazioni tecniche contenute in questa pagina si basano sulle pubblicazioni del produttore 5069-TD002 e 5069-UM001 e sulla pagina ufficiale del prodotto 5069-L320ERMS2.

RELAZIONE GL 5380

Come il modello 5069-L320ERMS2 si inserisce nella famiglia GL 5380

5069 identifica la piattaforma Compact 5000. L320 identifica il livello di controllo da 2 MB, mentre ERMS2 identifica il sistema di movimento EtherNet/IP con sicurezza SIL 2. Il modello 5069-L320ERMS2 è configurato per 16 I/O locali, 40 dispositivi EtherNet/IP e 8 assi di movimento.

PIATTAFORMACompatto 5000Architettura di I/O e del controller

LIVELLO DI CONTROLLOL320 · 2 MB standard + 1 MB di sicurezza40 dispositivi · 16 moduli locali

MODELLO ESATTO5069-L320ERMS2Controllore di movimento di sicurezza a 8 assi SIL 2 / PLD

Nota di selezione: Corrispondenza di memoria, I/O locali, dispositivi e limiti di movimento, oltre a potenza MOD/SA e stile RTB.

AMBITI DI APPLICAZIONE

Mappa concettuale dell'applicazione per 5069-L320ERMS2

Controllo dell'applicazioneCoordina fino a 8 assi di movimento CIP integrati

Cella I/O compatta 5000Controlla fino a 16 moduli I/O locali compatibili

CENTRO APPLICAZIONI 5069-L320ERMS2 sil 2 / pld controllore di movimento di sicurezza

Rete Ethernet/IP Machine NetworkCollega fino a 40 dispositivi tramite due porte da 1 Gb

Sostituzione del controllerRipristina il progetto standard verificato da 2 MB + il progetto di sicurezza da 1 MB, la configurazione del movimento e il firmware
