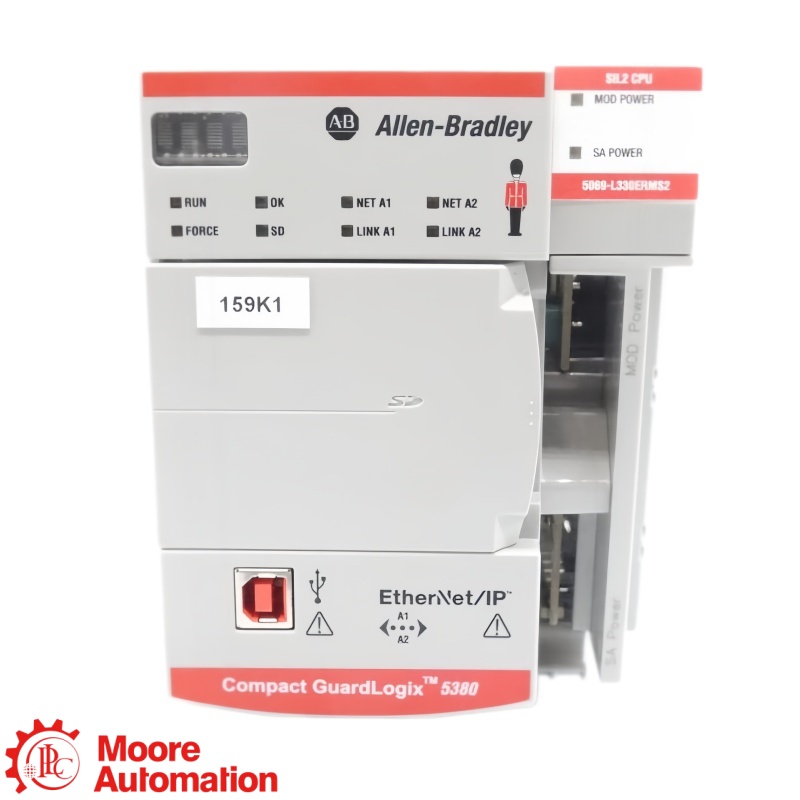

5069-L330ERM CL 5380 Controller di movimento da 3 MB

5069-L330ERM Si tratta di un controllore CL 5380 che combina il controllo macchina Logix con il sistema di movimento integrato CIP Motion. La sua configurazione da 3 MB supporta fino a 31 moduli I/O locali, 60 dispositivi EtherNet/IP e 16 assi di movimento; il progetto finale deve rientrare in tutti e tre i limiti di capacità.

5069-L330ERM Utilizza il suffisso ERM per identificare la variante del controller EtherNet/IP compatibile con il movimento. Offre 16 assi integrati con 3 MB di memoria e due porte Ethernet da 1 Gb. Non si può dare per scontato che un controller non ERM esegua la stessa configurazione di movimento ed è necessario verificare la compatibilità dell'unità/firmware.

5069-L330ERM Per il funzionamento del controller e dell'I/O Compact 5000 collegato sono necessari i collegamenti di alimentazione MOD e SA, ma il controller 5380 viene fornito senza il kit di terminali di alimentazione rimovibili. Ordinare il kit 5069-RTB64-SCREW o 5069-RTB64-SPRING e verificare i requisiti relativi al conduttore e alla distribuzione dell'alimentazione.

5069-L330ERM Esegue la comunicazione di controllo, I/O e movimento tramite due porte EtherNet/IP da 1 Gb integrate e supporta fino a 60 dispositivi EtherNet/IP. Le porte non aumentano il limite di dispositivi; la topologia, la progettazione dello switch e il traffico di movimento devono essere compatibili con la capacità documentata del controller.

5069-L330ERM Offre 3 MB di memoria, 60 dispositivi EtherNet/IP e 16 assi di movimento per sistemi di movimentazione di medie dimensioni. La configurazione 5069-L350ERM innalza questi limiti a 5 MB, 120 dispositivi e 24 assi, quindi la scelta dipende dalla memoria, dalla rete e dalle esigenze di movimentazione del progetto, piuttosto che dal solo nome della famiglia.

5069-L330ERM Deve corrispondere al ruolo di controllore di movimento 5380 installato prima che vengano ripristinati logica, I/O, Ethernet e movimento. Confermare le dimensioni del progetto di 3 MB, 31 moduli locali, 60 dispositivi, 16 assi, alimentazione MOD 18…32V CC, alimentazione SA, stile RTB, firmware, versione di Studio 5000 e compatibilità dell'unità.
