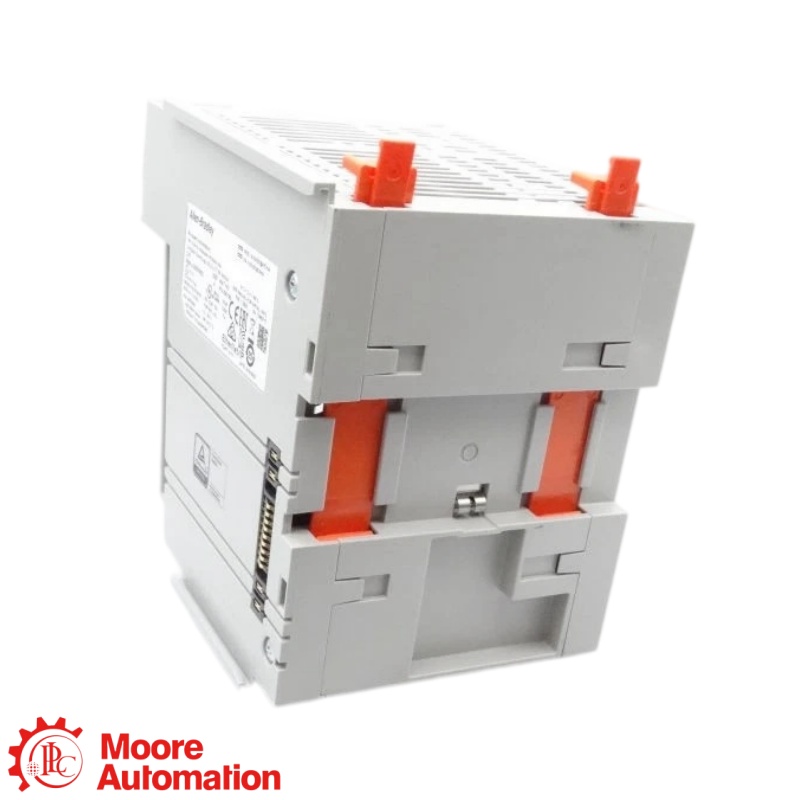

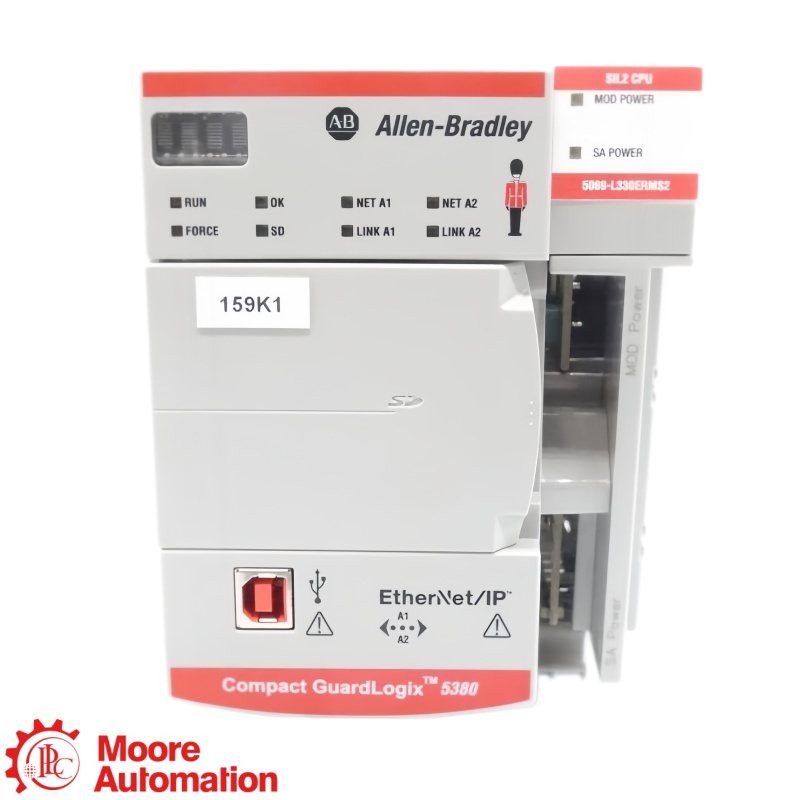

5069-L330ERMS2 GL 5380 SIL2 Controllore di movimento

5069-L330ERMS2 Integra il controllo macchina standard Logix, la logica di sicurezza SIL 2/PLd e il sistema integrato CIP Motion. La sua configurazione offre 3 MB di memoria standard più 1,5 MB di memoria di sicurezza, 31 moduli I/O locali, 16 assi e 60 dispositivi EtherNet/IP.

Il prodotto ERMS2 aggiunge l'elaborazione di sicurezza GL SIL 2 / PLd e un'area di memoria di sicurezza separata da 1,5 MB. Entrambi i modelli supportano 3 MB di memoria standard, 31 moduli locali, 16 assi e 60 dispositivi, ma solo un sistema di sicurezza completo e validato può rivendicare il livello di sicurezza.

NO. 5069-L330ERMS2 Dispone di allocazioni di memoria separate per le applicazioni standard e di sicurezza. Il programma standard deve occupare 3 MB e l'applicazione di sicurezza 1,5 MB; non costituiscono un unico pool intercambiabile da 4,5 MB.

Il limite del catalogo è di 60 dispositivi EtherNet/IP, ma la combinazione fattibile dipende dal numero di connessioni, dalla frequenza di aggiornamento, dal traffico di sicurezza e di rilevamento del movimento, dai profili, dalla topologia e dal firmware. La rete progettata deve soddisfare sia i requisiti di prestazioni che quelli di validazione.

La configurazione S2 identifica la capacità di sicurezza SIL 2 / PLd. La messa in servizio deve verificare l'attività di sicurezza, la firma, lo stato di blocco, gli I/O di sicurezza compatibili, i calcoli del tempo di risposta, la diagnostica e la convalida completa della sicurezza della macchina.

Confermare il numero di catalogo esatto, progetti standard da 3 MB e progetti di sicurezza da 1,5 MB, firma di sicurezza, firmware e supporto Studio 5000, mappa I/O a 31 moduli, configurazione a 16 assi, rete a 60 dispositivi, RTB di alimentazione compatibile e rimessa in servizio di sicurezza controllata.
