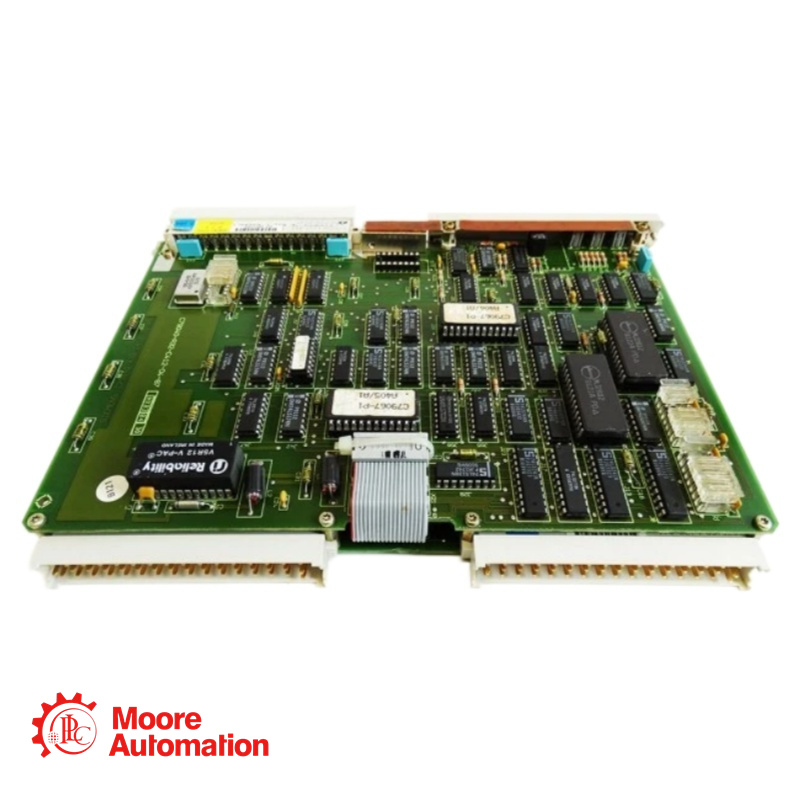

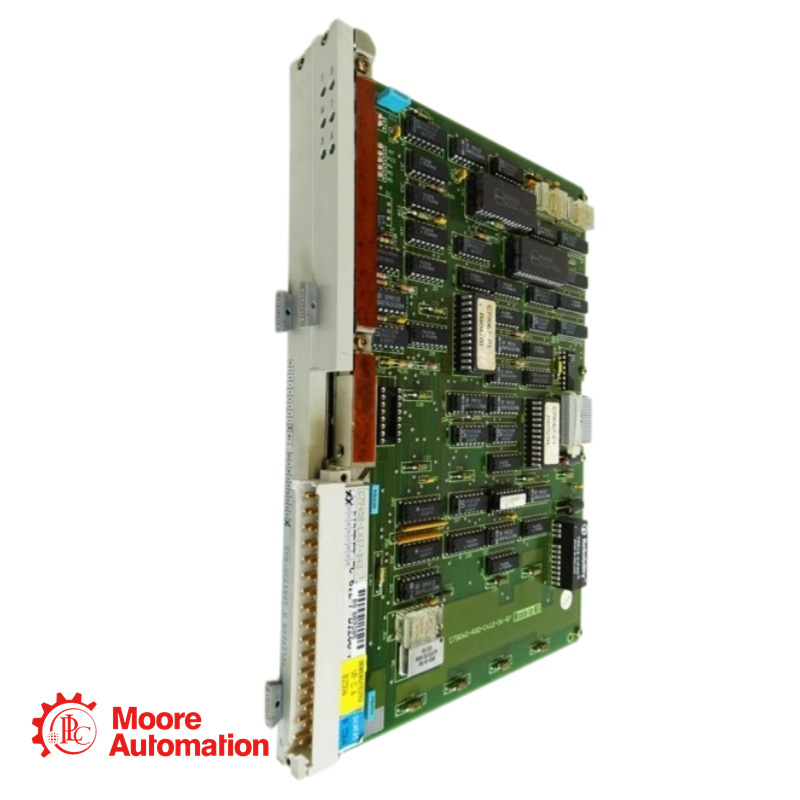

Interfaccia bus Siemens 6DS1220-8AB

Contatta la nostra responsabile Frida per conoscere il prezzo:

Telefono/Whatsapp: +86 15359408275

E-mail: sales5@mooreplc.com

Numero di riferimento dell'articolo:
6DS1220-8AB

Descrizione:

6DS1220-8AB Modulo di interfaccia bus locale per il sistema di automazione TELEPERM M AS 235 H
Fornisce la connessione al sistema bus CS 275 per la comunicazione con altri sistemi di automazione (AS, OS, ecc.).
Utilizzato nella configurazione ridondante master/riserva 1 su 2 di un sistema di automazione a tolleranza di guasti
Compatibile con l'unità base AS 235 H; deve essere installato in modo ridondante (uno per CPU) quando è richiesta la comunicazione CS 275.

IL 6DS1220-8AB Il modulo N8-H è un modulo di interfaccia bus che consente al sistema di automazione AS 235 H di partecipare al sistema bus seriale TELEPERM M CS 275. Supporta la comunicazione bus locale (fino a 20 m) e, insieme a un'unità di conversione bus UI, la comunicazione bus remota (fino a 4 km). In un sistema ridondante AS 235 H, è necessario installare un modulo N8-H per ciascuna CPU (CPU I e CPU II). Entrambi i moduli devono avere le stesse impostazioni di indirizzo bus (BA) e indirizzo partecipante (TA).

Dati tecnici:

Tipo di prodotto: modulo di interfaccia bus locale
Serie: TELEPERM M, AS 235 H
Sistema bus: CS 275
Tipo di comunicazione: Autobus locale (20 m) / Autobus remoto tramite convertitore UI (4 km)
Supporto per la ridondanza: Sì (un modulo per CPU in AS 235 H)
Indirizzo del partecipante (TA): codificato in binario tramite interruttori DIP (8 interruttori inferiori), intervallo 0 … 99
Indirizzo bus (BA): codificato in binario tramite interruttori DIP (3 interruttori superiori), intervallo 0 … 7
Ridondanza del bus (RE): selezionabile tramite l'interruttore RE: 0 = bus remoto ridondante, 1 = bus remoto non ridondante
