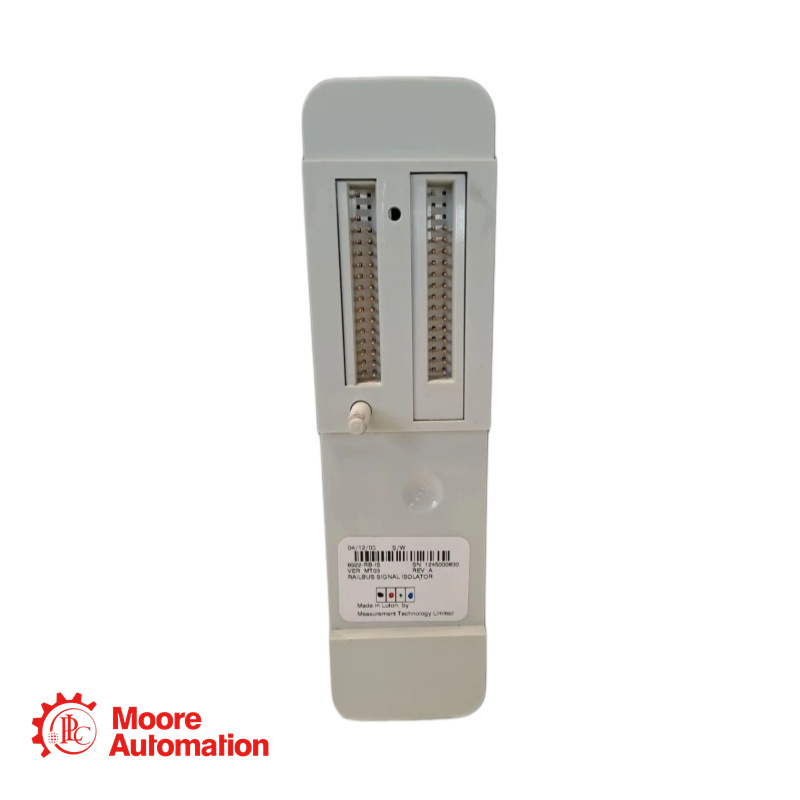

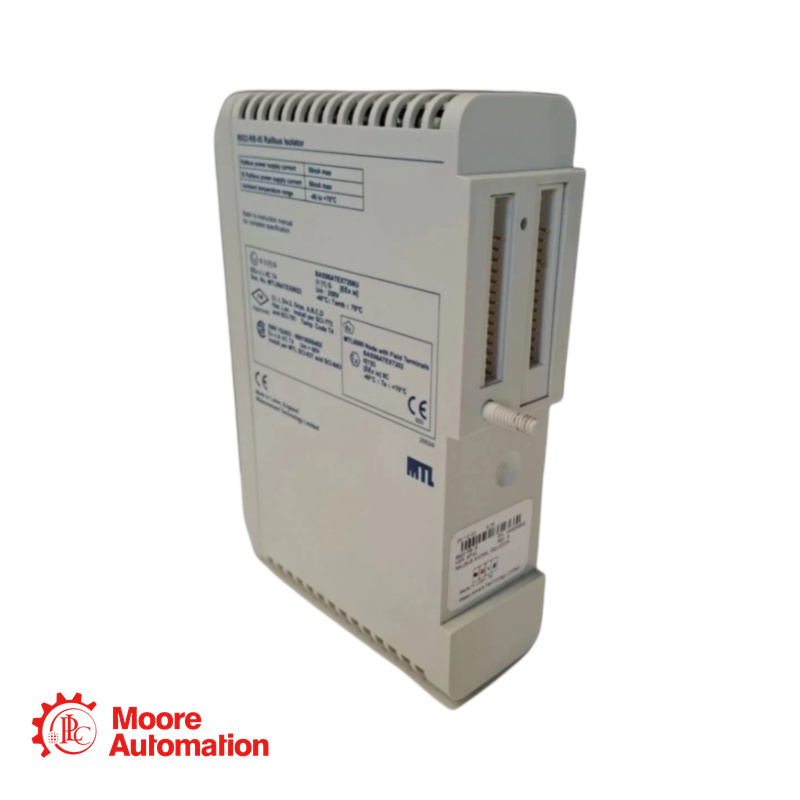

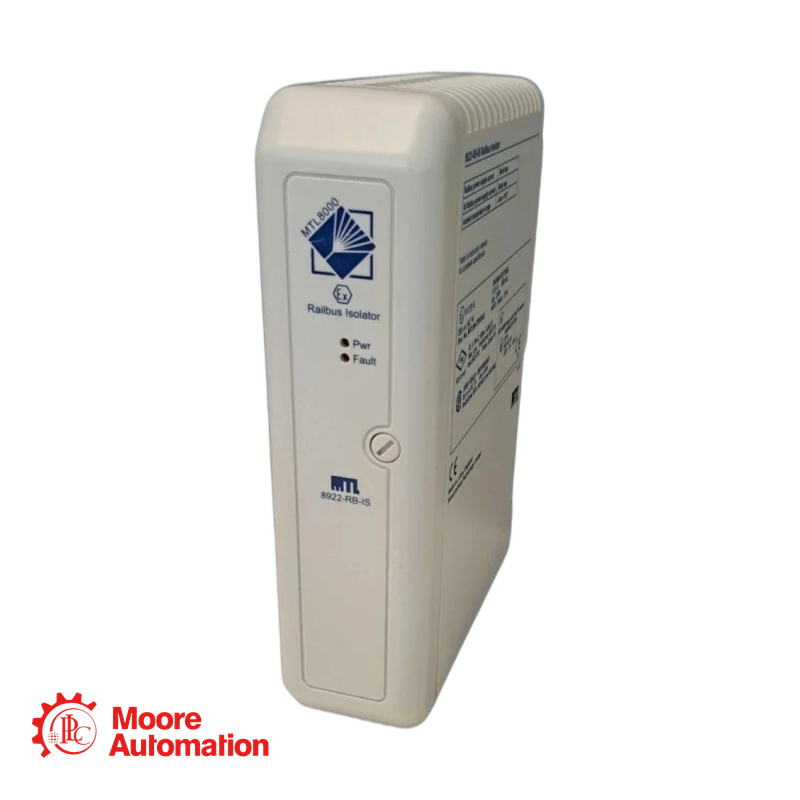

Isolatore per bus ferroviario 8922-RB-IS MTL

Richiedi il prezzo qui:

Responsabile vendite: Frida

Telefono/Whatsapp: +86 15359408275

E-mail: sales5@mooreplc.com

Informazioni di base

Produttore: MTL Instruments (Eaton)
Famiglia di prodotti: Infrastruttura I/O serie MTL8000
Funzione: Barriera di isolamento galvanico per Railsus (bus backplane MTL8000)
Applicazione principale: Isolamento dei moduli di cablaggio di campo IS dai segmenti di rete di controllo non IS.

Descrizione del prodotto

Il modello 8922-RB-IS è un componente infrastrutturale passivo progettato per segmentare il bus backplane della serie MTL8000. Fornisce isolamento galvanico tra il Railbus "Safe Area" (collegato al controller/gateway) e il Railbus "Intrinsically Safe" (che alimenta i moduli I/O IS come l'8220-DI-IS).

Specifiche tecniche

Campi di applicazione

Chimica e petrolchimica: Monitoraggio in blocco di valvole manuali, pressostati e interruttori di livello in impianti di stoccaggio.
Sistemi di controllo della turbina: Interfaccia per i contatti di allarme del sensore di vibrazione (sonde di prossimità) con LFD per garantire l'integrità del circuito.
Pannelli antincendio e di rilevamento gas: Monitoraggio dei pulsanti di allarme manuali e dei rilevatori di fumo/calore situati nelle zone di lavorazione a rischio.
Trasporti ferroviari: Feedback sullo stato di funzionamento delle apparecchiature di segnalamento a bordo binario, laddove è obbligatoria la sicurezza intrinseca.

Domande frequenti - 8922-RB-IS

D: Il modello 8922-RB-IS richiede un alimentatore esterno da 24 V?
R: No. Il modulo è alimentato tramite bus. Assorbe una piccola corrente di riposo (50 mA / 60 mA) direttamente dal backplane Railsus a 12 V su entrambi i lati della barriera. Non è necessario alcun cablaggio di campo separato per l'alimentazione.

D: Qual è la differenza tra "2/2 Side" e "2/1 Side"?
A:
Lato 2/2: si collega al segmento Controller/Host del bus. Questo lato non è intrinsecamente sicuro e in genere ha un valore Um più elevato (250 V).
Lato 2/1: si collega al segmento del modulo I/O di campo. Questo lato è protetto e fornisce alimentazione ai moduli IS come l'8220-DI-IS.

D: Posso utilizzare più di un 8922-RB-IS su un singolo nodo?
A: Sì. È possibile utilizzare più isolatori per creare linee protette separate. Tuttavia, l'isolatore non funge da ripetitore per l'estensione della distanza, bensì da barriera. Il numero massimo di moduli sul lato IS è limitato dalla corrente disponibile di 60 mA sul lato 2/1 dell'isolatore.
