Modulo di controllo ABB 83SR51R1210: configurazione I/O dettagliata e funzionalità di controllo sul campo.

Mar 27, 2026

Che ruolo svolge il componente 83SR51R1210 nel sistema Procontrol P14?

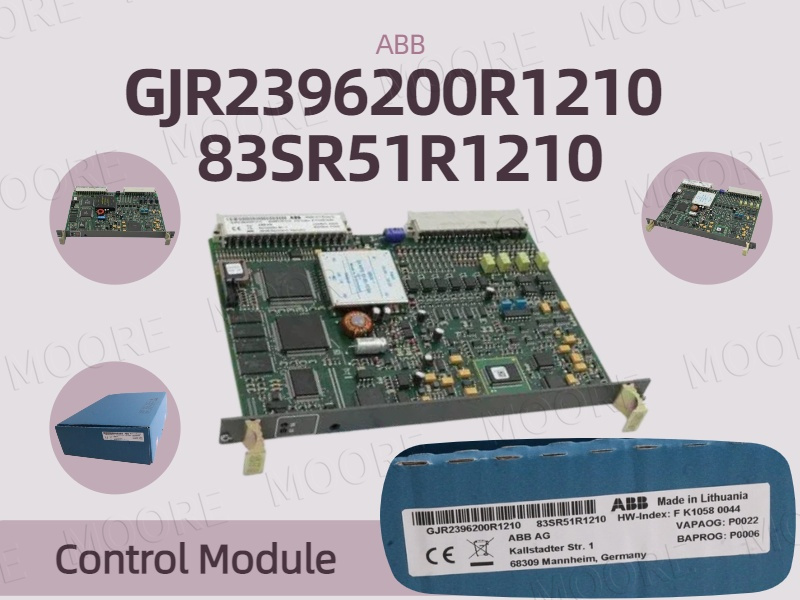

L'ABB 83SR51R1210 modulo di controllo, ID prodotto GJR2396200R1210, appartiene Il modulo I/O è integrato nel sistema di controllo Procontrol P14 ed è classificato come tale per l'elaborazione dei segnali di campo. Si posiziona tra i dispositivi di campo e il controllore, gestendo sia l'acquisizione degli input che l'esecuzione degli output. Il modulo è elencato tra i componenti di controllo e comunicazione all'interno dell'architettura P14 ed è progettato per l'integrazione diretta nei rack esistenti senza la necessità di ulteriori interfacce.

Come viene configurata la struttura del canale interno?
Il modulo contiene due canali indipendenti per il controllo binario e analogico. Ciascun canale è configurato con 4 ingressi digitali, 1 uscita digitale, 2 ingressi analogici e 1 uscita analogica. Grazie a questa struttura, il modulo offre un totale di 12 canali di ingresso e 2 canali di uscita. I tipi di canale sono definiti come AX e DX, supportando la gestione di segnali sia analogici che digitali all'interno dello stesso hardware. Questa configurazione consente l'acquisizione simultanea di segnali di stato e la trasmissione di segnali di controllo attraverso un singolo modulo.

Quali sono le specifiche fisiche e tecniche?
Le dimensioni dell'hardware sono fisse: 198 mm di profondità, 261 mm di altezza e 20 mm di larghezza. Il peso netto totale è di 0,55 kg. Questi parametri determinano la spaziatura di installazione e la disposizione all'interno del quadro elettrico nei sistemi di controllo che utilizzano rack P14. Il modulo non include alcuna batteria interna. È conforme alla Direttiva UE 2011/65/UE (RoHS) ed è classificato nella RAEE come piccola apparecchiatura con dimensioni inferiori a 50 cm. La classificazione doganale rientra nella categoria dei circuiti integrati elettronici e dei componenti correlati ai controllori.

Quali tipi di attuatori possono essere controllati direttamente?
IL 83SR51R1210 È progettato per interfacciarsi direttamente con diverse tipologie di attuatori utilizzati nei sistemi industriali. Tra questi figurano attuatori elettroidraulici, attuatori elettropneumatici e attuatori azionati da motori elettrici. La presenza di uscite sia analogiche che digitali consente di inviare segnali di controllo e contemporaneamente ricevere feedback tramite ingressi analogici e digitali, formando un circuito di controllo chiuso all'interno della struttura I/O del modulo.

Come viene utilizzato il modulo nell'integrazione di sistema?

All'interno di un sistema Procontrol P14, questo modulo è installato come parte del gruppo di moduli di controllo e collegato ai controllori di livello superiore tramite il backplane del sistema. Funziona insieme ai moduli di comunicazione e alle unità di alimentazione, ma la sua funzione è limitata alla gestione degli ingressi e delle uscite del segnale. L'espansione si ottiene aggiungendo ulteriori Sistema di controllo distribuito moduli della stessa serie, poiché la struttura del sistema supporta più Ricambi DCS lavorando in parallelo. La configurazione fissa del canale e i tipi di segnale definiti determinano come viene assegnata nella progettazione ingegneristica e nel cablaggio sul campo.

Qual è la situazione attuale delle scorte per questa serie?
La serie di moduli di controllo Procontrol P14 è tenuta a magazzino per garantire la fornitura a lungo termine. componenti per l'automazione industriale sono disponibili per la spedizione immediata:

Modulo di uscita relè GJR2397800R0100 81AR01A-E

Modulo I/O digitale GJR2368900R1550 87TS01K-E

Modulo di ingresso temperatura GJR2389800R1210 81ET03N-E

Modulo di controllo GJR2392700R1210 83SR07F-E

Modulo di accoppiamento GJR2368900R1348 87TS01K-E

Modulo di uscita analogica GJR2394100R1210 81AA03B-E

Modulo di uscita analogica GJR2394100R1210 81AA03C-E

Modulo di ingresso GJR2391500R1210 81EU01H-E

Modulo di controllo universale GJR2390200R1411 83SR04AE

Modulo di controllo universale GJR2390200R1411 83SR04C-E

Modulo di controllo GJR2396200R1210 83SR51E-E

Modulo di controllo GJR2396200R1210 83SR51F-E

Tutte le unità vengono imballate con imballaggi industriali standard e ogni modulo viene controllato prima della spedizione per confermarne modello e condizioni. Gli ordini possono essere gestiti tramite corrieri internazionali come DHL, FedEx, UPS e TNT, a seconda della destinazione e dei tempi di consegna richiesti.

Contattaci:
Responsabile vendite 5 stelle: Frida

E-mail:sales5@mooreplc.com
Telefono/Whatsapp/Wechat:+86 15359408275

Forniamo BR GJR2396200R1210 83SR51R1210 con disponibilità a magazzino e imballaggio standard per l'esportazione.
La spedizione può essere organizzata tramite DHL, FedEx, UPS o TNT, a seconda della destinazione e delle esigenze di consegna.
