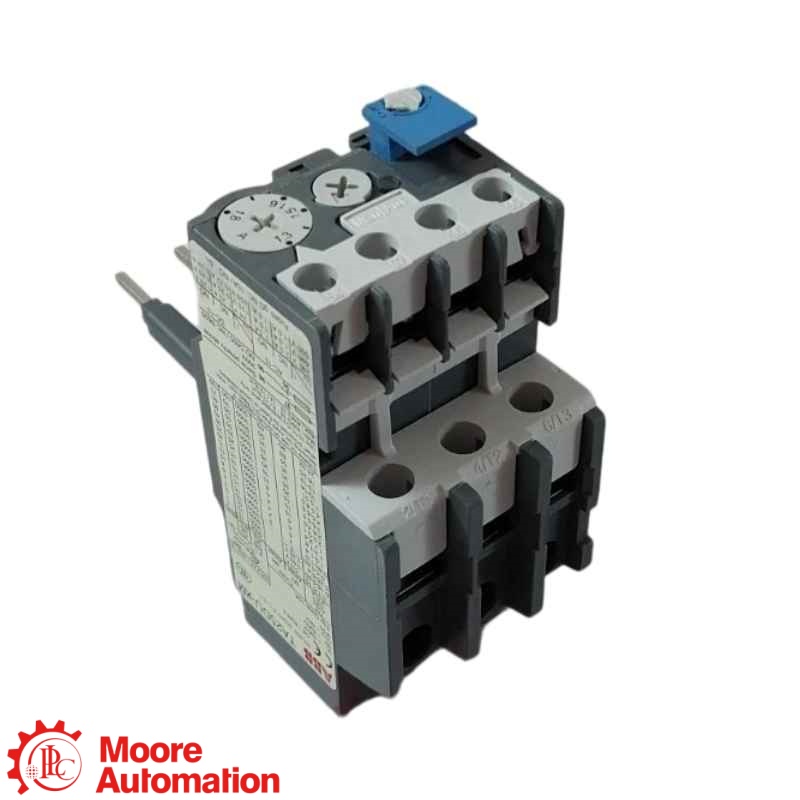

Relè termico di sovraccarico ABB TA25DU-1.8M 1SAZ211201R2025
Relè termico di sovraccarico ABB TA25DU-1.8M 1SAZ211201R2025
Relè termico di sovraccarico ABB TA25DU-1.8M 1SAZ211201R2025

Relè termico di sovraccarico ABB TA25DU-1.8M 1SAZ211201R2025

VERIFICA DEL CODICE DI RIFERIMENTO DEL PRODOTTO

TA25DU-1.8M

Il relè termico di sovraccarico tripolare ABB TA25DU-1.8M, codice d'ordine 1SAZ211201R2025, è progettato per la protezione degli avviatori motore. Offre una corrente di intervento regolabile da 1,30 a 1,80 A, una classe di intervento di 10 A, sensibilità al guasto di fase e dispone di un contatto ausiliario normalmente chiuso e uno normalmente aperto.

CODICE D'ORDINE1SAZ211201R2025
INTERVALLO DI IMPOSTAZIONE1,30–1,80 A
CLASSE DI VIAGGIO10A
PALI3 poli
MARCAABB
TIPO DI PRODOTTORelè di sovraccarico termico
CONDIZIONI / GARANZIAProdotto originale nuovo · Garanzia di un anno
VERIFICAAbbina il codice ordine, l'intervallo di impostazione e il contattore
RICHIEDI UN PREVENTIVO
  • Marca :

    ABB
  • Numero parte :

    TA25DU-1.8M 1SAZ211201R2025
  • Descrizione :

    Thermal Overload Relay
RICERCA MODELLOTrova un codice articolo specificoApri direttamente la pagina del prodotto Moore Automation più corrispondente.
INFORMAZIONI SUL PRODOTTO · RIFERIMENTO UFFICIALE ABB
ABB ↗ RELÈ DI SOVRACCARICO TERMICO
ABB MOTOR PROTECTION · RELÈ DI SOVRACCARICO TERMICO

TA25DU-1.8M

1SAZ211201R2025 · CLASSE DI VIAGGIO 10A

Relè termico di sovraccarico · impostazione regolabile da 1,30 a 1,80 A · tre poli protetti · sensibilità al guasto di fase · 1 contatto ausiliario NC + 1 contatto NO.

RUOLO DEL PRODOTTO

TA25DU-1.8M Si tratta di un relè termico tripolare di sovraccarico ABB per la protezione degli avviatori motore. Monitora le condizioni di sovraccarico prolungato e di mancanza di fase e interrompe il circuito di controllo dell'avviatore; non fornisce interruzione di cortocircuito.

NOTA DI CONFIGURAZIONE

Conferma il completo 1SAZ211201R2025 Codice d'ordine, corrente a pieno carico del motore, impostazione 1,30–1,80 A, telaio del contattore ABB AX compatibile, modalità di ripristino, cablaggio del contatto ausiliario e dispositivo di protezione da cortocircuito a monte prima della sostituzione.

👩‍💼VUOI IL MIGLIOR PREZZO?FridaResponsabile vendite 🏆
✉ EMAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
SUDDIVISIONE DEL NUMERO D'ORDINE

Come è strutturato il riferimento TA25DU-1.8M

La DG identifica TA25DU come la famiglia di relè termici di sovraccarico tripolari e 1,8 milioni come variante con impostazione di corrente da 1,30 a 1,80 A.

TA25DU
Famiglia RelayRelè termico di sovraccarico tripolare ABB
1,8 milioni
Variante di impostazione correnteIntervallo regolabile da 1,30 a 1,80 A
RIFERIMENTO UFFICIALE ABB

Specifiche tecniche

VERIFICARE LA COMPLETA CONFIGURAZIONE
Dati operativi e di protezione−
Intervallo di impostazione1,30–1,80 A
Corrente operativa nominale1,8 A
Classe di viaggio10A
Pali protetti3
tensione di isolamento nominale690 V
Tensione di tenuta all'impulso6 kV
Sensibile al guasto di fase in conformità alla norma IEC/EN 60947-4-1 e compensato in temperatura.
Contatti, Ripristina e Test+
Contatti ausiliari1 NC (95-96) e 1 NO (97-98)
ResetRipristino manuale o automatico selezionabile
Comandi anterioriFunzioni TEST e STOP con indicazione di fine corsa visibile
Montaggio e coordinamento+
Montaggio del contattoreMontaggio diretto con contattore a blocco ABB AX compatibile; verificare la designazione e l'allineamento dei terminali.

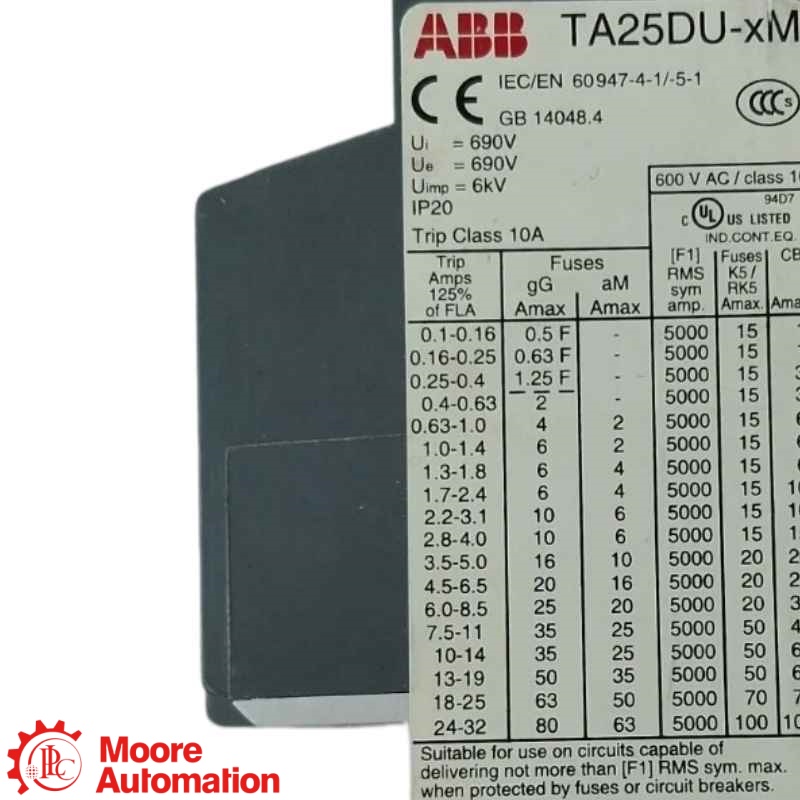

Protezione dai cortocircuitiABB elenca 6 coordinazioni A gG o 4 A aM per questa variante 1,30–1,80 A
Ciclo vitaleI modelli da TA25DU a TA75DU sono elencati come LIMITATI a partire da luglio 2022; confermare la disponibilità e il modello sostitutivo approvato.
Fonte: Catalogo ABB Motor Protection and Control e aggiornamento ABB LCM 2022.
FAQ

Domande più frequenti poste dagli acquirenti

Cos'è l'ABB? TA25DU-1.8M utilizzato per?−

L'AGB TA25DU-1.8M È un relè termico di sovraccarico tripolare che protegge un avviatore motore da sovraccarichi prolungati e guasti di fase. È configurato per correnti da 1,30 a 1,80 A e classe di intervento 10 A, e deve essere dimensionato in base alla corrente a pieno carico del motore, al contattore compatibile e al dispositivo di protezione da cortocircuito a monte.

Che cosa fa l'attuale autonomia e classe di viaggio TA25DU-1.8M fornire?+

TA25DU-1.8M Fornisce un'impostazione di sovraccarico regolabile da 1,30 a 1,80 A con classe di intervento 10 A. Il relè protegge termicamente il circuito del motore, ma l'impostazione deve essere uguale alla corrente nominale del motore e non deve essere utilizzata come valore di protezione da cortocircuito.

Quali contatti e modalità di ripristino sono integrati TA25DU-1.8M?+

TA25DU-1.8M Comprende un contatto normalmente chiuso a 95-96 e un contatto normalmente aperto a 97-98 per l'interruzione del contattore e la segnalazione di intervento. È possibile selezionare il ripristino manuale o automatico, ma il circuito di controllo e i requisiti di sicurezza per il riavvio devono determinare quale modalità è consentita.

Il valore 1.8 A su TA25DU-1.8M Sostituire un fusibile o un interruttore automatico?+

TA25DU-1.8M Utilizza 1,8 A come limite superiore della sua impostazione di sovraccarico termico, non come valore nominale di interruzione di cortocircuito. I dati di ordinazione ABB coordinano questa variante con una protezione da 6 A gG o 4 A aM, pertanto il dispositivo a monte effettivo deve essere conforme al progetto dell'avviatore e alla norma elettrica applicabile.

Qual è lo stato del ciclo di vita di TA25DU-1.8M?+

TA25DU-1.8M Appartiene alla famiglia di relè termici di sovraccarico TA25DU, che ABB ha classificato come a disponibilità limitata a partire da luglio 2022. Il relè potrebbe essere ancora reperibile come ricambio, ma prima di procedere a una sostituzione per motivi di ciclo di vita, è necessario verificarne la disponibilità attuale, il successore approvato e la compatibilità con il contattore.

È possibile sostituire TA25DU-1.4M o TA25DU-2.4M? TA25DU-1.8M?+

TA25DU-1.8M è la versione da 1,30–1,80 A. Il TA25DU-1.4M copre la gamma da 1,00–1,40 A e il TA25DU-2.4M quella da 1,70–2,40 A, quindi una sovrapposizione di intervalli non è sufficiente a dimostrare l'intercambiabilità; è necessario verificare il codice d'ordine, la corrente del motore, il telaio del contattore, i dati di coordinamento e la compatibilità dei terminali.

Cosa bisogna verificare prima di installare o sostituire TA25DU-1.8M?+

TA25DU-1.8M Deve essere verificato tramite il suo codice d'ordine completo 1SAZ211201R2025, intervallo di impostazione 1,30–1,80 A, corrente nominale della targhetta del motore, designazione del contattore AX, allineamento dei terminali, selezione del ripristino manuale o automatico, cablaggio 95-96 e 97-98, condizioni ambientali e protezione da cortocircuito a monte prima di alimentare l'avviatore.

CONTATTA LO SPECIALISTA DI PRODOTTO

Verifica la configurazione del TA25DU-1.8M con Frida

Per la verifica della compatibilità, fornire la targhetta completa 1SAZ211201R2025, la corrente a pieno carico del motore, il modello del contattore ABB AX, il dispositivo di protezione, il cablaggio di controllo, la modalità di ripristino, la quantità e la destinazione.

SCEGLI UN METODO DI CONTATTO DIRETTO
SCHEDA DATI

Manuali e riferimenti ufficiali per
TA25DU-1.8M

Informazioni di riferimento ufficiali del produttore ABB per il relè termico di sovraccarico TA25DU-1.8M, codice d'ordine 1SAZ211201R2025.

Riferimento ufficiale del catalogo ABB

I dati di ordinazione di ABB Motor Protection and Control identificano il TA25DU-1.8M con il codice d'ordine 1SAZ211201R2025, un intervallo di impostazione di 1,30–1,80 A, classe di intervento 10 A, protezione da cortocircuito consigliata di 6 A gG / 4 A aM e un peso unitario approssimativo di 0,150 kg.

APRI IL CATALOGO UFFICIALE ↗

Contattaci per ricevere assistenza.

Invia il codice d'ordine completo, la quantità, la targhetta del motore, il tipo di contattore, le esigenze di ripristino e la tua domanda tecnica o di acquisto.

Le specifiche tecniche si riferiscono esclusivamente alla configurazione TA25DU-M documentata. Prima di effettuare l'ordine, verificare il motorino di avviamento installato, i dati del motore e la targhetta identificativa completa 1SAZ211201R2025.

AVVIATORE MOTORE ABB · PROTEZIONE DA SOVRACCARICO TERMICO

Come il TA25DU-1.8M si adatta a un avviatore per motori ABB

ABB è il produttore; TA25DU-1.8M è il relè termico di sovraccarico tripolare; e codice d'ordine 1SAZ211201R2025 identifica la versione da 1,30–1,80 A, classe di intervento 10A.

RUOLO DEL SISTEMA

PROTEZIONE DA SOVRACCARICO DEL MOTORE

Interviene sul circuito di controllo dell'avviamento in caso di sovraccarico prolungato o di mancanza di fase.

ADATTAMENTO ATTUALE

1,30–1,80 A

La corrente nominale del motore indicata sulla targhetta deve rientrare nell'intervallo specificato e determinare l'effettiva impostazione del selettore.

MONTAGGIO DI AVVIAMENTO

MONTAGGIO DIRETTO DEL CONTATTORE

Abbinare la tabella di coordinamento del contattore ABB AX, dell'allineamento dei terminali e dell'avviatore.

Relazione di sistema: Prima della sostituzione, verificare la corrente del motore, la designazione del contattore, la tensione di alimentazione, il dispositivo di protezione dai cortocircuiti, il cablaggio 95-96/97-98, la modalità di ripristino e le condizioni dell'involucro.

AMBITI DI APPLICAZIONE

Schema di applicazione per TA25DU-1.8M

Protezione dell'avviatore del motore

Protegge i circuiti dei motori trifase da sovraccarichi prolungati e guasti di fase.

Applicazione Impostazioni correnti

Intervallo di regolazione da 1,30 a 1,80 A; impostare la manopola sulla corrente a pieno carico nominale del motore indicata sulla targhetta.

CENTRO APPLICAZIONI
TA25DU-1.8M
1SAZ211201R2025 · Relè termico di sovraccarico · Classe di intervento 10A
Integrazione contattore

Montaggio diretto con un contattore ABB AX compatibile; verificare l'allineamento del telaio e dei terminali.

Verifica della sostituzione

Verificare il codice d'ordine completo, il cablaggio 1 NC + 1 NO, la modalità di ripristino, il coordinamento a monte e lo stato del ciclo di vita.
