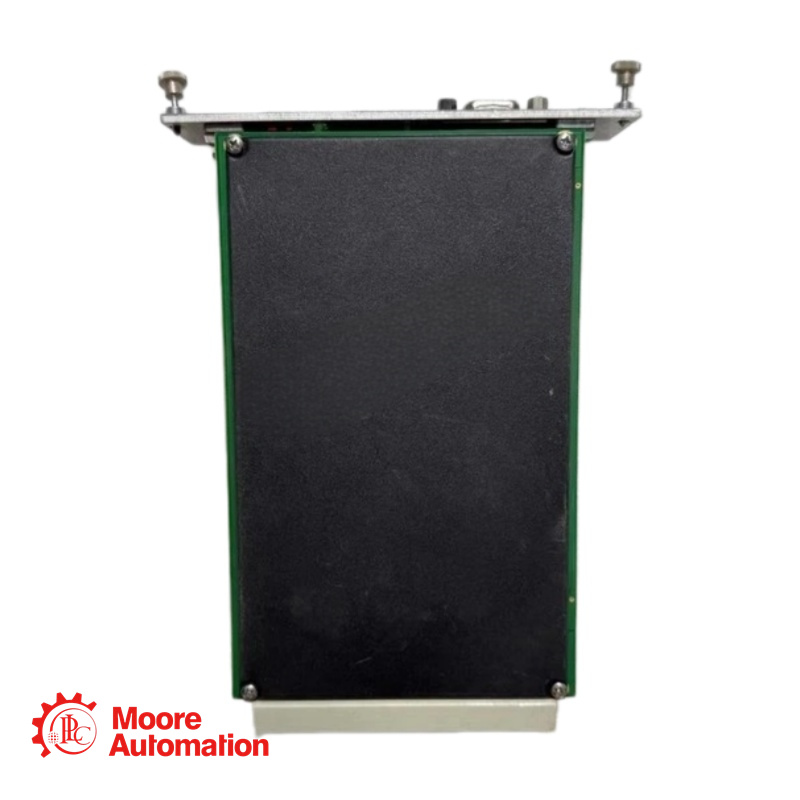

Regolatore di posizione digitale Z-ME-KZ-PS

IL Z-ME-KZ-PS È un controllore digitale ad anello chiuso progettato specificamente per le macchine per lo stampaggio a iniezione di materie plastiche. Esegue il controllo ad anello chiuso di velocità e forza/pressione in base a comandi in tempo reale (analogici o tramite bus di campo) generati dall'unità di controllo della macchina. Il controllore riceve segnali di feedback di posizione e pressione e genera un segnale di riferimento per la valvola proporzionale che regola il flusso idraulico all'attuatore di iniezione.

Il controllore supporta diversi tipi di trasduttori di posizione (SSI, encoder incrementale, potenziometro, analogico) e ingressi per trasduttori di pressione. È alloggiato in un formato Eurocard (DIN 41494) e presenta un pannello frontale con display a 4 cifre, tasti funzione, LED di stato, punti di test e porte di comunicazione per la configurazione e la diagnostica.

DETTAGLI Z-ME-KZ-PS

Modello: Z-ME-KZ-PS/Gl
Alimentazione: +24 Vcc (20-32 Vrms raddrizzati/filtrati, ondulazione massima 10%)
Consumo energetico massimo: 10 W
Ingressi del trasduttore di posizione: SSI, encoder incrementale, potenziometro, analogico
Ingressi del trasduttore di pressione: analogici (tensione o corrente), 2 canali
Ingressi analogici: ±10 V (Ri > 100 kΩ) o 0-20 mA (Ri < 500 Ω)
Uscite analogiche: ±10 V a max 10 mA, oppure 0-20 mA a max 500 Ω
Ingressi digitali: 8 canali, 0-5 V OFF, 16-24 V ON, Ri > 10 kΩ
Uscite digitali: 7 canali, 0-24 V a max 30 mA
Ingresso di abilitazione: 0-5 V spento, 16-24 V acceso, Ri > 10 kΩ
Uscita di guasto: 0-24 V a max 50 mA (0 V = guasto, 24 V = normale)

Z-ME-KZ-PS

Domande frequenti (FAQ)

Q: A cosa serve il modello Z-ME-KZ-PS?
UN: Si tratta di un sistema di controllo a circuito chiuso per macchine per lo stampaggio a iniezione di materie plastiche. Gestisce la velocità di iniezione, la pressione di mantenimento e compattazione, la contropressione e le fasi di decompressione.

Q: Che tipi di trasduttori di posizione supporta?
UN: Supporta SSI (interfaccia sincrona seriale), encoder incrementale, potenziometro e trasduttori di posizione analogici (di tensione o corrente). Il tipo di ingresso è selezionabile tramite software.

Q: Quanti trasduttori di pressione possono essere collegati?
UN: È possibile collegare fino a due trasduttori di pressione remoti per il controllo alternato di posizione/forza. Per il controllo di posizione/pressione, è sufficiente un solo trasduttore.

Q: Quali opzioni di comunicazione sono disponibili?
UN: Standard: porta seriale RS232 (pannello frontale) per la configurazione tramite il software Atos Z-SW
Opzione BP: PROFIBUS DP (pannello frontale) per la comunicazione fieldbus
Opzione BC: CANopen (connettore posteriore) per la comunicazione fieldbus

Q: Come viene configurato e tarato il controller?
UN: La configurazione e la messa a punto vengono eseguite tramite il software di programmazione Atos Z-SW attraverso la porta seriale RS232. I parametri includono la dinamica PID, la scalatura, i limiti, la configurazione degli I/O digitali e la gestione dei guasti.

Q: Qual è l'alimentatore consigliato per questo controller?
UN: È necessaria un'alimentazione stabilizzata o raddrizzata/filtrata a 24 Vcc. Per le alimentazioni raddrizzate, aggiungere almeno 10.000 μF/40 V per i raddrizzatori monofase o 4.700 μF/40 V per i raddrizzatori trifase.
