Descrizione

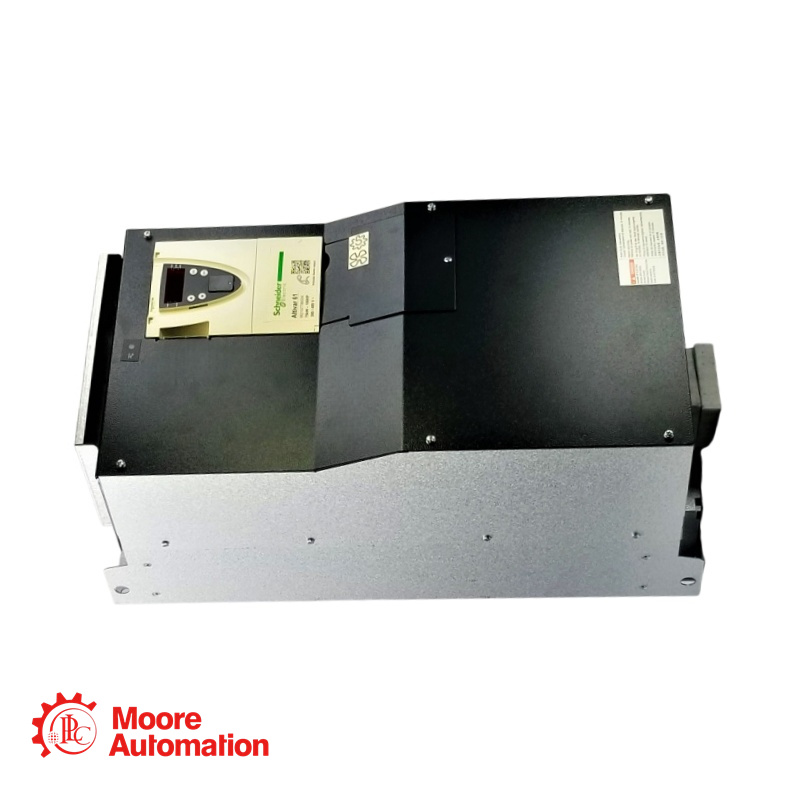

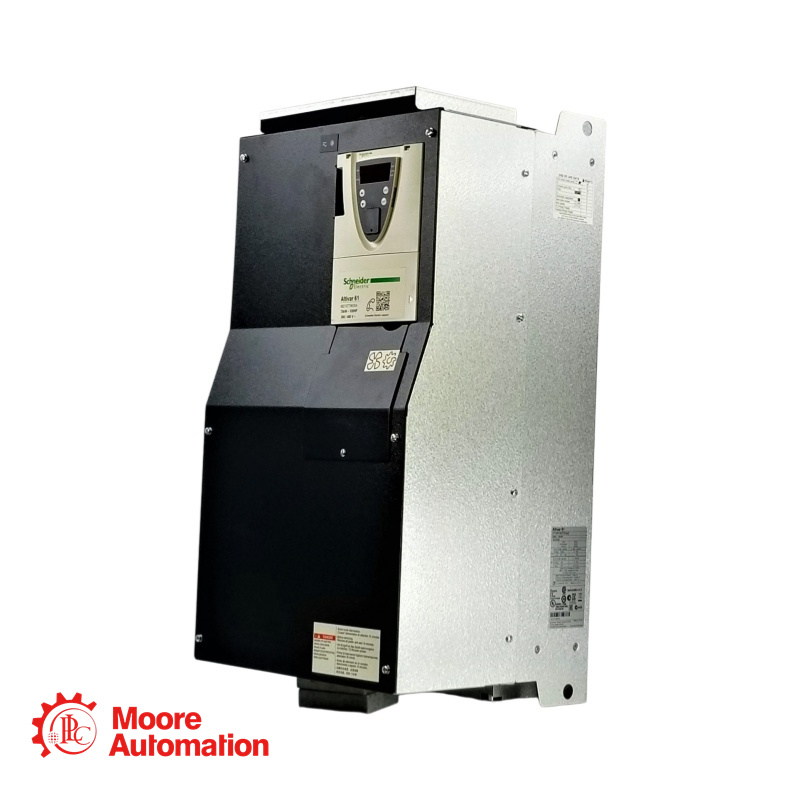

• L'azionamento a velocità variabile Schneider Electric Altivar 61 ATV61HD75N4 da 75 kW (100 CV) appartiene alla serie Altivar 61 ed è progettato per azionare pompe e macchine di ventilazione (ventilatori, pompe, compressori) in applicazioni industriali ed edili.

• Controllo vettoriale del flusso senza sensori per motori asincroni e controllo vettoriale senza sensori per motori sincroni, che offre coppia elevata e regolazione precisa della velocità senza dispositivi di retroazione.

Specifiche

●Tipo di prodotto: Azionamento a velocità variabile
●Potenza del motore: 75 kW / 100 CV (trifase, 380...480 V)
●Tensione di alimentazione: 380...480 V (-15% / +10%)
●Numero di fasi: 3 fasi
●Corrente di linea: 167 A a 380 V / 137 A a 480 V
●Potenza apparente: 109,9 kVA a 380 V
●Corrente di linea massima prevista: 22 kA
●Frequenza di commutazione nominale: 12 kHz
●Gamma di frequenza di commutazione: 1...16 kHz (12...16 kHz con riduzione di frequenza)
●Corrente transitoria massima: 192 A per 60 secondi
●Temperatura di esercizio: -10...50 °C (senza riduzione di potenza), 50...60 °C (con riduzione di potenza)
●Temperatura di conservazione: -25...70 °C

Applicazione

IL ATV61HD75N4 è ampiamente utilizzato in:

Pompaggio: pompe centrifughe, pompe di sovralimentazione, pompe di circolazione, sistemi di irrigazione

Ventilazione: ventilatori industriali, soffianti, sistemi HVAC, aspiratori, torri di raffreddamento

Trattamento dell'aria: unità di trattamento aria (UTA), compressori

Controllo dei quadri elettrici: controllo locale o remoto di interruttori automatici, sezionatori e interruttori di terra.

Macchinari industriali: nastri trasportatori (per impieghi leggeri), miscelatori (a coppia costante con riduzione di potenza)

Domande frequenti (FAQ) per ATV61HD75N4

• D1: Qual è la differenza tra Altivar 61 e Altivar 71?

A:L'Altivar 61 è ottimizzato per applicazioni a coppia variabile (quadratica) come pompe e ventilatori, mentre l'Altivar 71 è progettato per applicazioni a coppia costante come nastri trasportatori, estrusori e sistemi di sollevamento. L'ATV61 include algoritmi di risparmio energetico specifici per carichi centrifughi.

• D2: È possibile utilizzare l'ATV61HD75N4 con un motore sincrono?

UN: Sì. Supporta il controllo vettoriale senza sensori per motori sincroni (motori a magneti permanenti) senza encoder di feedback.

• Q3: Che cos'è la funzione "Rimozione alimentazione"?

UN: La funzione di rimozione dell'alimentazione (terminale PWR) è una funzione di sicurezza di disattivazione della coppia (STO) che interrompe l'alimentazione al motore senza interrompere l'alimentazione alla sezione di controllo dell'azionamento.

• Q4: Cosa succede al di sopra di una temperatura di esercizio di 50 °C?

UN: Al di sopra dei 50 °C, l'unità richiede una riduzione della potenza (diminuzione della corrente di uscita). Il funzionamento fino a 60 °C è possibile con un'adeguata riduzione della potenza. Al di sopra dei 50 °C, si consiglia l'utilizzo di un kit di ventole per la scheda di controllo per un raffreddamento ottimale.
