Descrizione

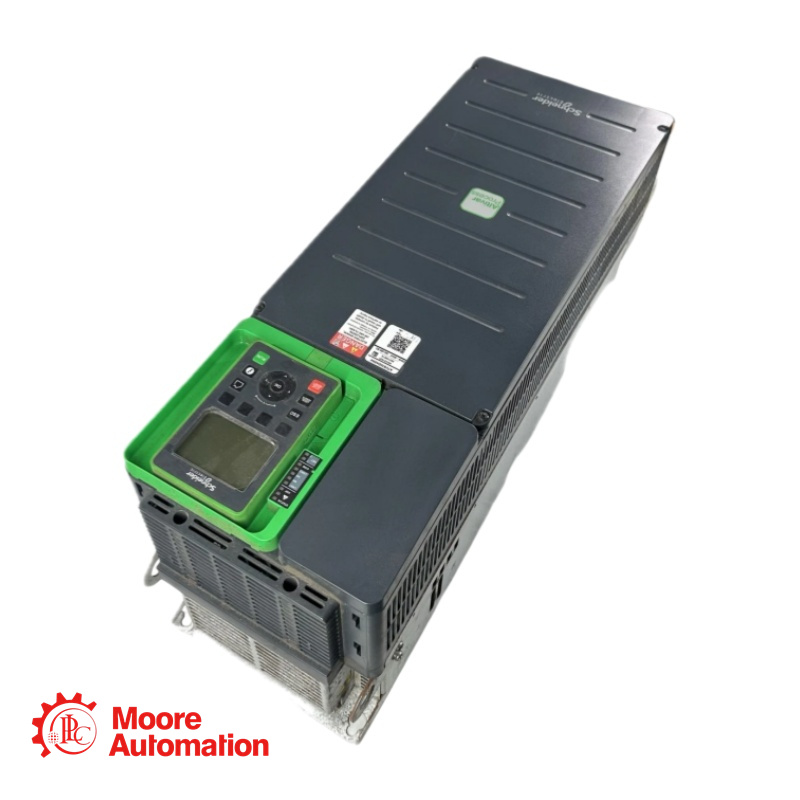

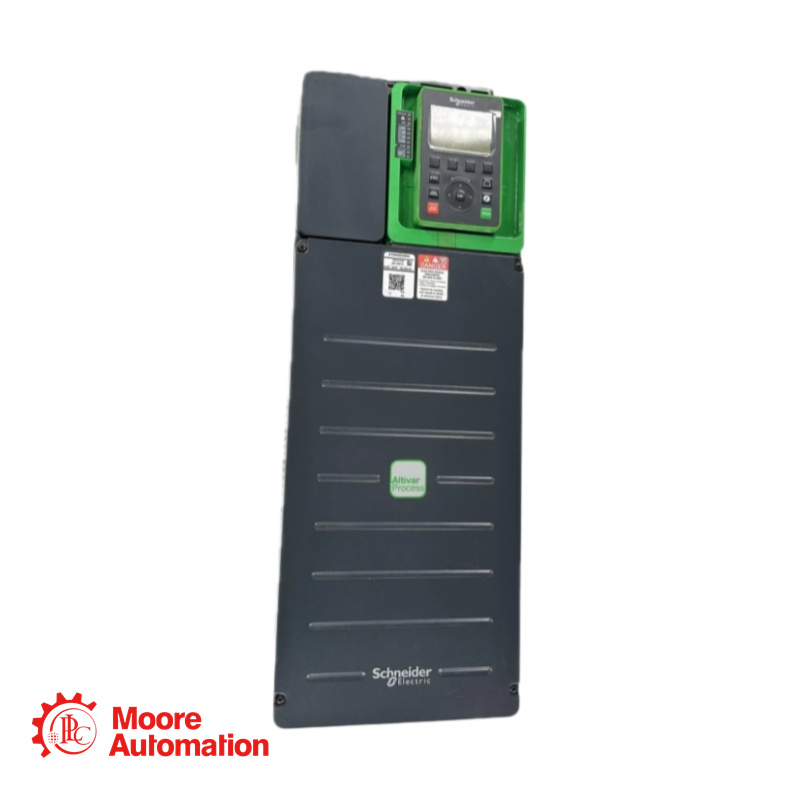

• L'ATV930D45N4 è un azionamento a velocità variabile da 45 kW, 400/480 V della serie ATV900 di Altivar Process. È dotato di un'unità di frenatura integrata e di un grado di protezione IP21. Include I/O embedded avanzati (10 ingressi digitali, 3 ingressi analogici, 2 uscite digitali, 2 uscite analogiche e 3 uscite a relè) e complete funzioni di sicurezza come Safe Torque Off (STO). Il dispositivo è a montaggio a parete e richiede un'installazione verticale (±10°) per un raffreddamento adeguato, con requisiti specifici di spazio libero (≥100 mm in alto/in basso, ≥10 mm sui lati).

Specifiche

●Nome del prodotto: ATV930D45N4 variatore di velocità
●Serie: ATV930
●Potenza nominale: 45 kW
●Tensione: 400/480 V
●Ingressi analogici: 3 (AI1, AI2, AI3): 0-10 V CC o 0/4-20 mA, risoluzione a 12 bit
●Dissipazione di potenza: 121 W (convezione naturale) / 943 W (convezione forzata) a 380 V, 4 kHz
●Volume d'aria di raffreddamento: 240 m³/h
●Umidità relativa: 5...95% senza condensa

Applicazione

IL ATV930D45N4 è ampiamente utilizzato in:

Lavorazione di alimenti e bevande: miscelatore, trasportatore, trituratore

Sollevamento: Gru di processo

Marina: Propulsore, Verricello

Lavorazione dei materiali (legno, ceramica, pietra, PVC, metallo): Pressa, Estrusore

Estrazione mineraria, minerali e metalli: altre applicazioni

Domande frequenti (FAQ) per ATV930D45N4

• D1: Quali sono gli spazi di montaggio richiesti per l'ATV930D45N4?

A: È necessario lasciare almeno 100 mm (3,94 pollici) di spazio libero sopra e sotto l'unità e almeno 10 mm (0,39 pollici) sui lati. Il dispositivo deve essere montato verticalmente (±10°).

• D2: È possibile montare l'unità affiancata ad altre unità?

A: Sì, ma solo per la configurazione IP20 e con un massimo di due unità montate una accanto all'altra. Questa configurazione è denominata "Tipo di montaggio B: IP20 affiancato".

• D3: Qual è l'altitudine massima a cui è possibile utilizzare questo azionamento senza riduzione di potenza?

A: Il sistema può funzionare ad altitudini fino a 1000 metri senza riduzione di potenza. Tra 1000 e 4800 metri, la corrente deve essere ridotta dell'1% ogni 100 metri.

• D4: Quali sono i valori nominali del relè di guasto (R1)?

A: Il relè di guasto R1 è configurabile come NO/NC. La sua corrente di commutazione massima è di 3 A a 250 V CA (carico resistivo) o 3 A a 30 V CC (carico resistivo). Per carichi induttivi, è di 2 A a 250 V CA o 2 A a 30 V CC. La corrente di commutazione minima è di 5 mA a 24 V CC.
