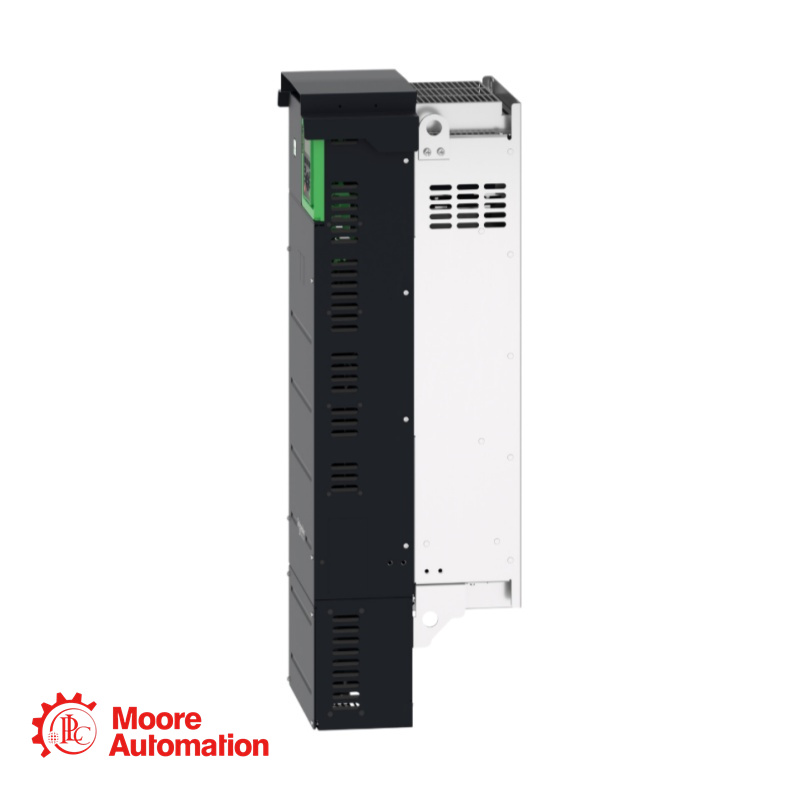

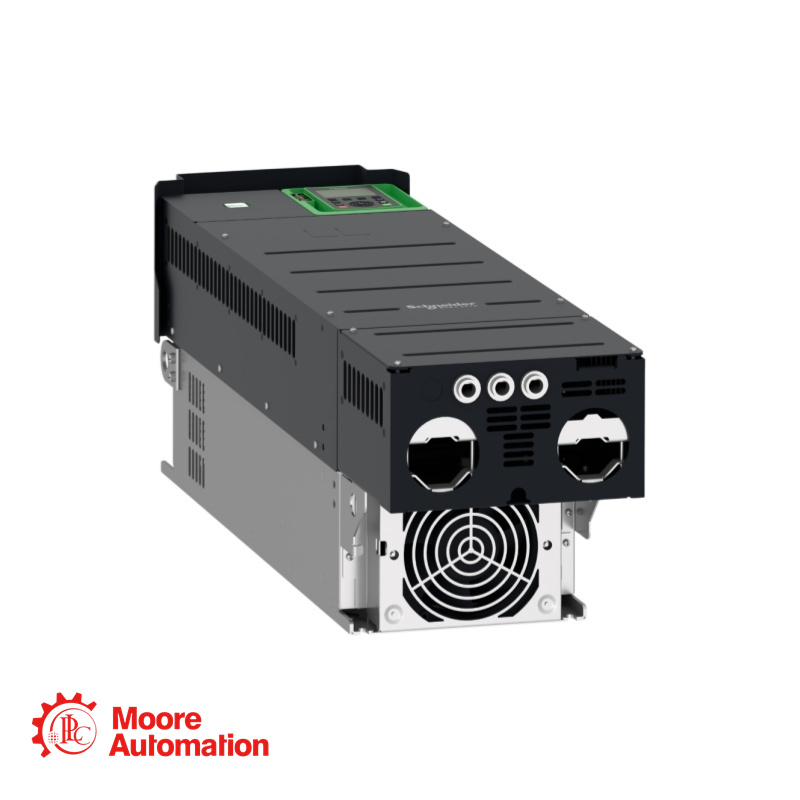

ATV930D75N4 Azionamento a velocità variabile Schneider

🔹Panoramica rapida

Breve descrizione

Questo processo Altivar ATV930D75N4 Il variatore di velocità può alimentare motori di potenza sincroni e asincroni trifase. È adatto per motori con potenza nominale fino a 75 kW/100 CV per applicazioni che richiedono un leggero sovraccarico (fino al 120%). È adatto per motori con potenza nominale fino a 55 kW/75 CV per applicazioni che richiedono un sovraccarico significativo (fino al 150%). Funziona con una tensione di alimentazione nominale da 380 V CA a 480 V CA. Questo variatore di velocità/frequenza (VSD/VFD) è specificamente progettato per processi industriali. Nei seguenti segmenti di mercato: petrolio e gas, miniere, minerali e metalli, alimentare e bevande, trattamento delle acque e delle acque reflue. Offre elevate prestazioni del motore su qualsiasi motore e il controllo totale di qualsiasi tipo di accoppiamento in applicazioni master/slave. I servizi di rete contribuiscono a garantire la continuità operativa anche in caso di interruzione della connessione. Il server web e la registrazione dei dati contribuiscono a ridurre i tempi di inattività grazie a una rapida risoluzione dei problemi e alla manutenzione preventiva. La sua connettività avanzata, inclusi EtherNet/IP e Modbus TCP, consente una profonda integrazione nelle architetture di automazione.

Punti salienti

Unità frenante integrata: transistor di frenatura incorporato per applicazioni di frenatura dinamica.
Connettività avanzata: LED di stato della comunicazione integrati e compatibilità con schede di comunicazione modulari.
Sicurezza funzionale: ingressi STO (Safe Torque Off) integrati (STOA, STOB) conformi agli standard SIL.
Elevata resistenza ambientale: certificata per ambienti 3C3 (chimici) e 3S3 (polveri) secondo la norma EN/IEC 60721-3-3.
Flessibilità applicativa: preconfigurato e ottimizzato per specifici segmenti di macchinari industriali

🔹Dati tecnici chiave

Fase:3 fase
Corrente di uscita continua:
145 A 2,5 kHz lavoro normale
106 A 2,5 kHz per impieghi gravosi
tensione di alimentazione nominale: 380...480 V
Corrente di uscita nominale: 145,0 A
Potenza del motore kW: 75,0 kW in servizio normale
55,0 kW per impieghi gravosi
Numero di ingressi discreti: 10
Numero di uscita discreta: 2
Numero ingresso analogico: 3
Numero di uscita analogica: 2
Numero di uscita del relè: 3

🔹Ambiti di applicazione

Lavorazione di alimenti e bevande: miscelatore, trasportatore, trituratore
Sollevamento: Gru di processo
Marina: Propulsore, Verricello
Lavorazione dei materiali (legno, ceramica, pietra, PVC, metallo): pressa, estrusore
Estrazione di minerali e metalli:
Altre applicazioni
Petrolio e gas: Impianto di perforazione, pompa a cavità progressiva, pompa a stelo, pompa di scambio, compressore per rigassificazione, separatore
Altre applicazioni
Separatore di acque reflue e acque di scarico
