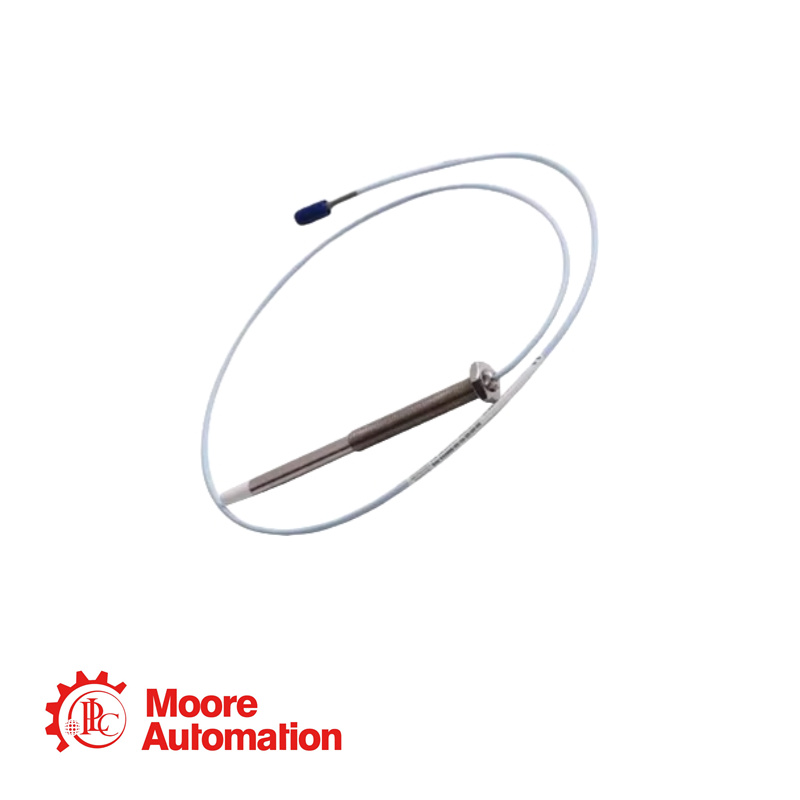

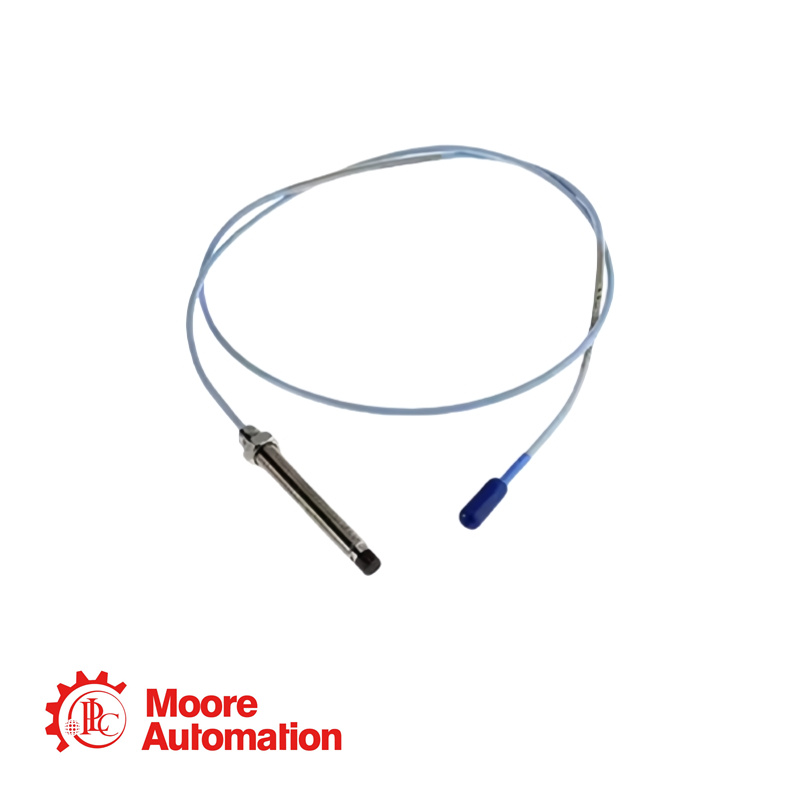

Bently 330903-04-10-10-01-00 3300 Sonde di prossimità NSv

A: Opzione lunghezza non filettata

Ordinare in incrementi di 10 mm. Configurazione della lunghezza: Lunghezza massima non filettata: 230 mm Lunghezza minima non filettata: 0 mm Esempio: 0 6 = 60 mm

B: Lunghezza complessiva del casoh Opzione

Ordinare in incrementi di 10 mm. Configurazioni filettature metriche: Lunghezza massima: 250 mm Lunghezza minima: 20 mm Esempio: 0 6 = 60 mm

C: Opzione lunghezza totale

10

1,0 metro (39 pollici)

D: Opzione tipo di connettore e cavo

01

Connettore ClickLoc coassiale in miniatura con protezione del connettore, cavo standard

E: Opzione di approvazione dell'agenzia

00

Non richiesto

Sensibilità all'offerta

Variazione inferiore a 2 mV nella tensione di uscita per ogni variazione di volt nella tensione di ingresso.

Resistenza di uscita

50 Ω

Capacità del cavo di prolunga

69,9 pF/m (21,3 pF/ft) tipico

Cablaggio sul campo

Da 0,2 a 1,5 mm² (da 16 a 24 AWG) [da 0,25 a 0,75 mm² (da 18 a 23 AWG) con puntalini]. Si consiglia l'utilizzo di un cavo a terna schermata a tre conduttori. Lunghezza massima di 305 metri.

Deviazione dalla migliore retta di adattamento (DSL)

Inferiore a ±0,06 mm (±2,3 mils).

Risposta in frequenza

Da 0 a 10 kHz: +0, -3 dB tipici, con un cablaggio di campo fino a 305 metri (1000 piedi).

Gamma lineare

1,5 mm (60 mils). La portata lineare inizia a circa 0,25 mm (10 mils) dal bersaglio e va da 0,25 a 1,75 mm (da 10 a 70 mils) (circa -1 a -13 V CC).
