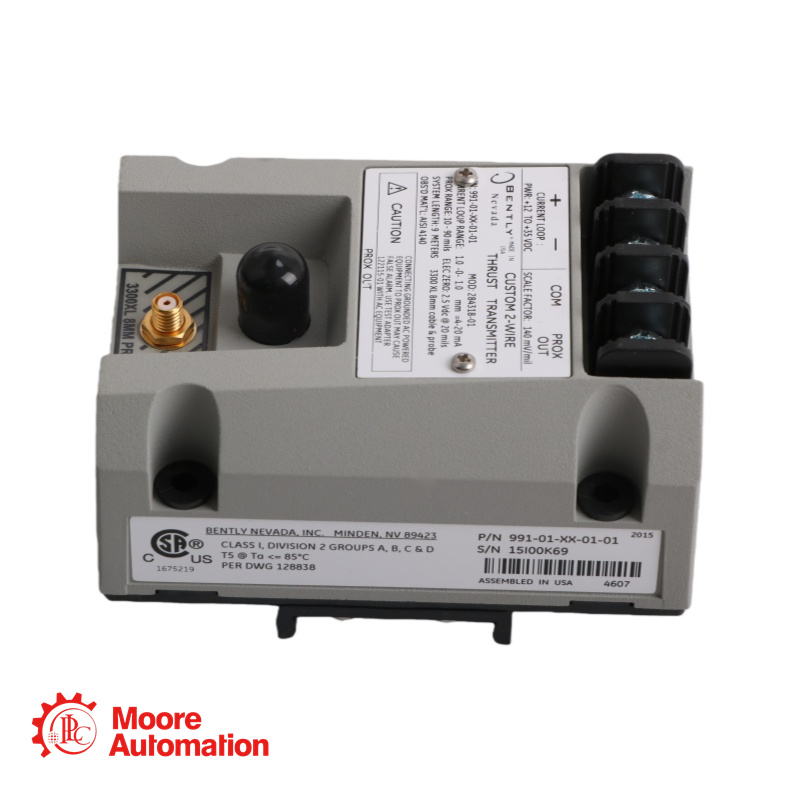

Bently Nevada 991-01-XX-01-00 MOD:284318-01 Thrust Transmitter

Caratteristiche del prodotto

Il trasmettitore di spinta Bently Nevada 991 è un dispositivo robusto, alimentato a loop, con uscita 4-20 mA, progettato per i produttori di apparecchiature originali (OEM) per monitorare la posizione dell'albero assiale in compressori, pompe e ventilatori. Integra un sensore di prossimità, eliminando la necessità di un sensore di prossimità separato, e fornisce sia un segnale di controllo che un'uscita diagnostica per i controlli di stato dei macchinari. Progettato per ambienti difficili, funziona da -35 °C a +85 °C, è classificato per un'umidità di condensazione del 100% e offre certificazioni per aree pericolose per installazioni di Divisione 2 e Zona 2. Il suo semplice montaggio su guida DIN o a paratia e le regolazioni zero/fondo non interagenti lo rendono pratico per l'integrazione in sistemi di controllo di base dei macchinari dove non sono richiesti sistemi di monitoraggio completi.

Requisiti di alimentazione: da +12 a +35 Vdc ai terminali del trasmettitore.
Uscita segnale: da 4 a 20 mA CC, configurazione a loop a 2 fili.
Precisione dell'uscita: entro ±1,5% sull'intervallo di fondo scala specificato (tipico), misurata dall'ingresso TEST alla tensione ai capi di una resistenza di loop di 250 Ω.
Resistenza massima del circuito: 1.000 Ω (cavo incluso) a 35 Vdc.
Limitazione di corrente: 23 mA tipici.
Risposta di errore/segnale non OK: l'output scende a <3,6 mA entro 100 µs da una condizione di guasto; si ripristina entro 0,1 s dopo la risoluzione del guasto.
Impedenza di uscita Prox Out: 10 kΩ, calibrata per un carico di 10 MΩ.
Campo di misura lineare Prox Out: da 0,25 a 1,65 mm (da 10 a 65 mils).
Fattore di scala incrementale Prox Out: 7,87 mV/µm (200 mV/mil) ±6,5% tipico, inclusi gli errori di intercambiabilità.
Stabilità della temperatura di Prox Out: il fattore di scala rimane entro ±10% da 0 °C a +70 °C.
Dimensione minima del bersaglio: 9,5 mm (0,375 pollici) di diametro.
Limite di lunghezza del cavo di uscita Prox (per testare le apparecchiature): massimo 3 metri (10 piedi).
Limite di lunghezza del cavo di uscita del segnale (verso il dispositivo ricevente): massimo 13 km (8 miglia) per aree non pericolose/Zona 2/Divisione 2.
Temperatura di funzionamento del trasmettitore: da -35 °C a +85 °C (da -31 °F a +185 °F).
Temperatura di conservazione del trasmettitore: da -51 °C a +100 °C (da -60 °F a +212 °F).
Temperatura di funzionamento della sonda: da -52 °C a +177 °C (da -62 °F a +351 °F).
Temperatura di conservazione della sonda: da -52 °C a +177 °C (da -62 °F a +351 °F).
Resistenza alla trazione (sonda): 222 N (50 lbf) max, dalla custodia al conduttore.
