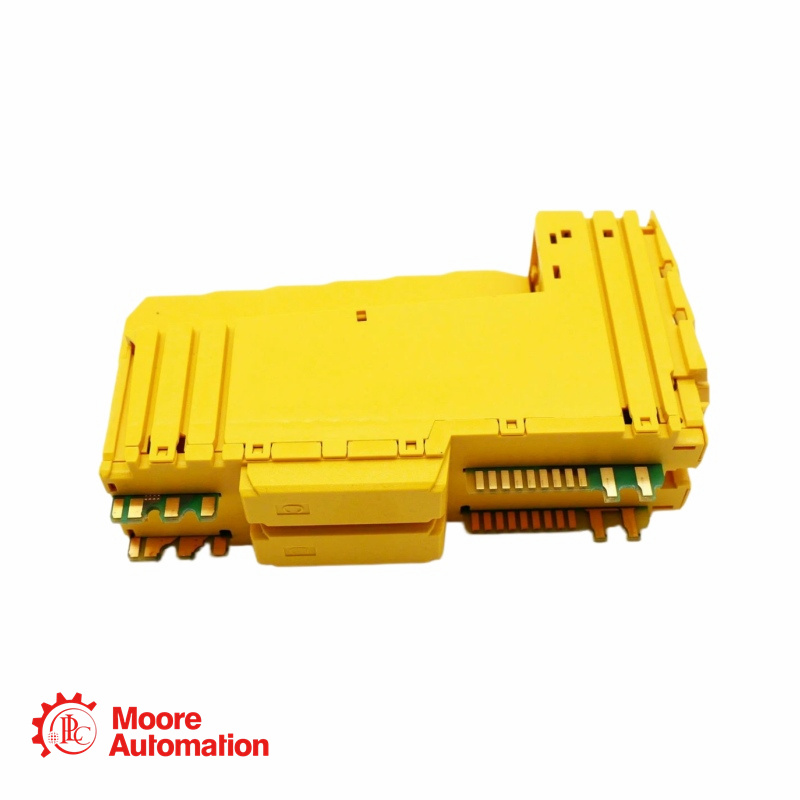

Modulo di uscita digitale sicura a 6 canali B&R X20SO6300

Richiedi il tuo sconto extra: contatta Nina Lan del reparto vendite per maggiori dettagli.

E-mail：sales8@askplc.com

Cellulare (WhatsApp)：+86 18030235312

Il B&R X20SO6300 è un modulo di uscita digitale di sicurezza per architetture SafeIO X20. Fornisce sei uscite a semiconduttore di tipo B1 a 24 V CC, ciascuna con una corrente nominale di 0,2 A, per il controllo di attuatori di sicurezza con riferimento a massa, come ad esempio i circuiti di abilitazione del pilotaggio. La protezione integrata contro cortocircuito, sovraccarico, inversione di polarità e riavvio contribuisce a mantenere gli stati di sicurezza definiti. Con impulsi di test OSSD inferiori a 10 μs e supporto per applicazioni SIL 3 / PL e, è adatto per progetti di sicurezza di macchine e processi con montaggio su armadio.

Specifiche tecniche per X20SO6300

Marca

B&R

Variante di output

FET, 2x commutazione positiva, tipo B1, livello di uscita leggibile

Serie di prodotti

X20 SafeIO

Tensione di alimentazione

24 V CC, -15% / +20%

Modello di prodotto

X20SO6300

Corrente di uscita

0,2 A per canale; corrente nominale totale 1,2 A

Tipo di prodotto

Modulo di uscita digitale sicura

Impulso di test OSSD

Massimo 10 μs

canali di uscita

6 uscite digitali sicure

Valutazione della sicurezza

SIL 3 / PL e / Categoria 4 con OSSD abilitato

FAQ

D1: Cosa significa l'uscita di tipo B1 per X20SO6300?
A: Utilizza un design di uscita high-side/high-side per attuatori con un potenziale di riferimento, come ad esempio gli ingressi di abilitazione sicura sugli azionamenti.

D2: È possibile disabilitare i test OSSD?
A: È configurabile, ma la disabilitazione di OSSD riduce la capacità di rilevamento dei guasti e non mantiene le prestazioni SIL 3 o PL e.

D3: In che modo il modulo impedisce il riavvio automatico dopo un guasto?
A: Ogni uscita utilizza un interblocco di riavvio interno che richiede la correzione dei guasti, un segnale di sicurezza valido e un fronte di segnale di rilascio.

D4: Cosa bisogna controllare prima di sostituire l'X20SO6300?
A: Confermare il progetto di sicurezza, la configurazione di SafeDESIGNER, il firmware, il metodo di messa a terra, il cablaggio di uscita, la morsettiera e la convalida della sicurezza post-sostituzione.
