Scheda relè di terminazione GE IS200TRLYH1BGF

Contattaci: Frida (★★★★★ Responsabile vendite)

Specifiche e configurazioni principali

Serie di prodotti: Mark VI Speedtronic
Codice articolo funzionale: IS200TRLYH1BGF
Compatibilità con le versioni precedenti: prime due revisioni

L'IS200TRLYH1BGF è un dispositivo chiamato scheda relè di terminazione; probabilmente a causa delle sue dimensioni ridotte rispetto ad altri prodotti della serie Mark VI. Si tratta di una sorta di PCB, ovvero un circuito stampato, prodotto da GE (General Electric).

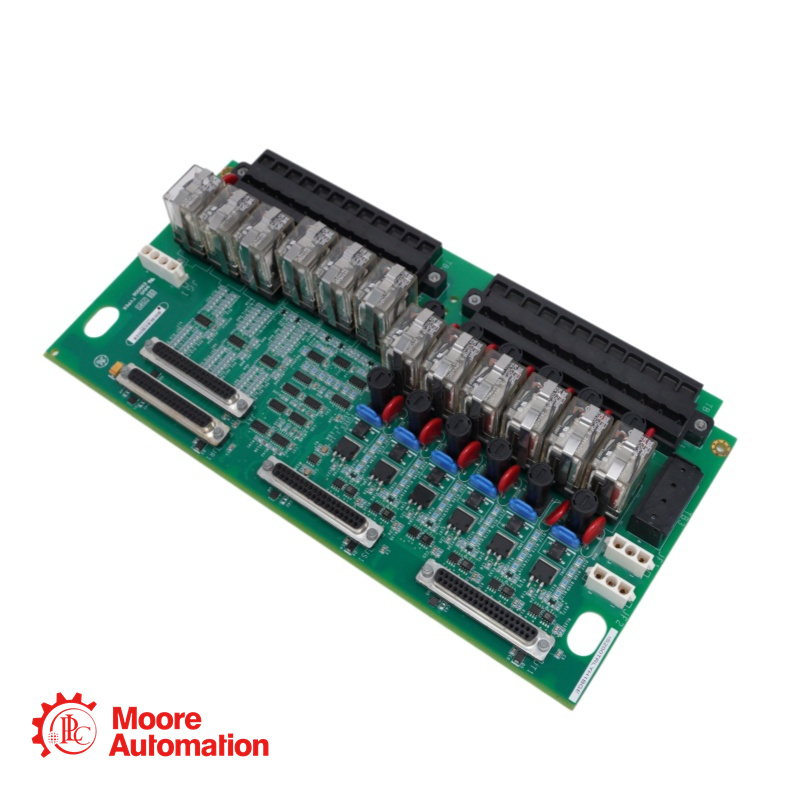

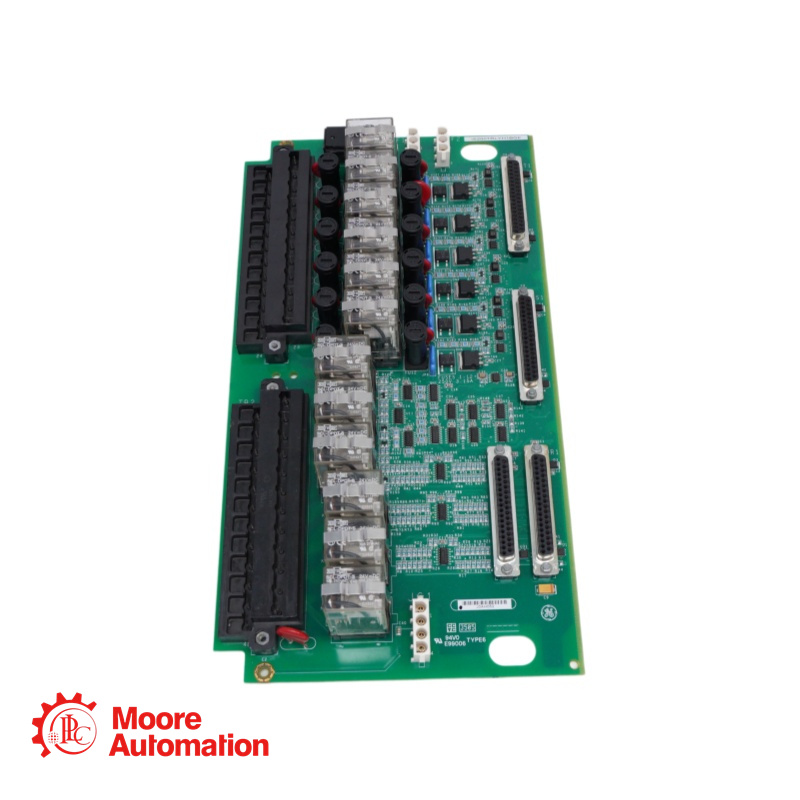

La scheda a circuito stampato IS200TRLYH1BGF è grande e rettangolare e contiene numerosi componenti elettronici. I componenti più grandi sulla IS200TRLYH1BGF sono due (2) lunghi blocchi terminali neri. Si tratta di dispositivi che possono contenere una serie di componenti metallici argentati chiamati terminali. Ciascun blocco terminale sulla IS200TRLYH1BGF presenta ventiquattro (24) di questi piccoli terminali. Ognuno è numerato da uno a quarantotto. La parte centrale della IS200TRLYH1BGF è occupata da una serie di relè o contattori disposti in linea verticale. I relè sono grigi e neri con coperture in plastica trasparente. Sei (6) transistor neri sono posizionati su entrambi i lati dei relè nella metà superiore della IS200TRLYH1BGF. Ad ogni transistor è associato un MOV o varistore a ossido di metallo rosso di forma rotonda. Un (1) ulteriore varistore a ossido di metallo è posizionato nell'angolo inferiore sinistro della IS200TRLYH1BGF. Numerosi circuiti integrati sono presenti nell'IS200TRLYH1BGF. Sei (6) condensatori di colore blu pieno sono disposti in fila a destra dei transistor e dei varistori a ossido di metallo.

Caratteristiche principali

12 relè meccanici a innesto, con zoccolo, disposti verticalmente.
Supporta configurazioni Simplex (connettore JA1) e TMR (connettori JR1, JS1, JT1).
I primi sei relè sono configurabili per contatti a secco di tipo C o per azionare solenoidi.
Supporta 125 V CC, 115/230 V CA e, opzionalmente, 24 V CC, con contatti generalmente tarati a 3,0 A.
