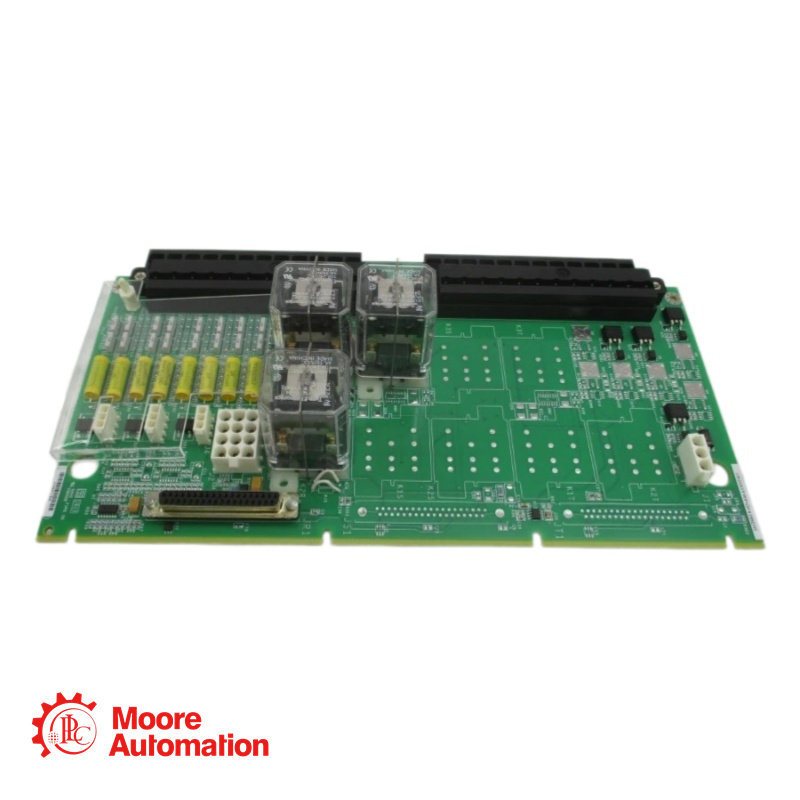

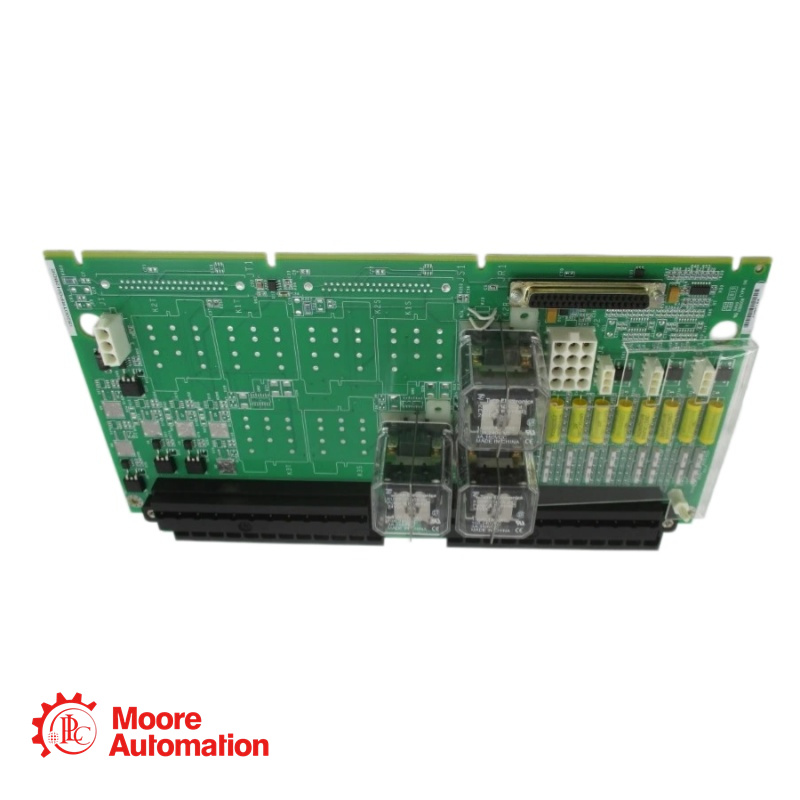

Scheda terminale di intervento primario della turbina a gas GE IS200TRPGH2B

Contattaci: Frida (★★★★★ Responsabile vendite)

Specifiche e configurazioni principali

Serie: Mark Vle
Elettrovalvole di intervento: 3
Tensione/corrente nominale del solenoide: 125 V CC
Rivelatori di fiamma: 8
Numero di canali relè di uscita: 12
Corrente di carico massima: 24 V CC
Dimensioni: 17,8 cm di larghezza x 33,02 cm di altezza
Temperatura: da -30 a 65 °C

IS200TRPGH2B è una scheda terminale di intervento primario per turbine a gas, prodotta e progettata da General Electric come parte della serie Mark Vle, utilizzata nei sistemi di controllo distribuito delle turbine GE.
sistemi. Il TRPG nel sistema Mark Vle è gestito dal controllore primario di protezione della turbina (VTUR o PTUR) e comprende nove relè magnetici organizzati in tre
Circuiti di voto interfacciati con tre elettrovalvole di intervento (ETD). Collabora con il TREG per stabilire connessioni primarie e di emergenza con le ETD. Controllato da pacchi PTUR.
Sulla scheda TTURH1C, il TRPG supporta configurazioni sia Simplex che TMR. La scheda TTURH1C è dotata di connettori di tipo D che si collegano al TRPG e ospitano I/C
pacchetti. Inoltre, il TRPG integra gli input di otto rilevatori di fiamma, fondamentali per il funzionamento delle turbine a gas, e incorpora due tipi distinti di schede all'interno del sistema.
Le versioni H1A e H1B per applicazioni TMR dispongono di tre relè di voto per ogni solenoide di intervento.
Le versioni H2A e H2B per applicazioni simplex dispongono di un relè per ogni solenoide di intervento.

Caratteristiche principali

La versione "H2B" è la versione Simplex (standard) della scheda TRPG, progettata per applicazioni non ridondanti.
Al suo interno sono alloggiati tre relè magnetici che si interfacciano direttamente con i solenoidi di arresto per gestire le procedure di spegnimento della turbina.
Funziona in combinazione con la scheda TREG (Trip Relay Emergency Group) per formare un'interfaccia di emergenza e primaria completa per i dispositivi ETD.
Alimentazione del contatto di uscita: 125 V CC a 1 A o 24 V CC a 3 A.
La scheda funziona in genere con un normale alimentatore da 28 V CC.
Nelle applicazioni con turbine a gas, questa scheda consente di ricevere input da otto rilevatori di fiamma Geiger-Mueller per monitorare la combustione.
