Scheda CPU GE WESDAC D20 ME

D20 ME

Panoramica

Schemi

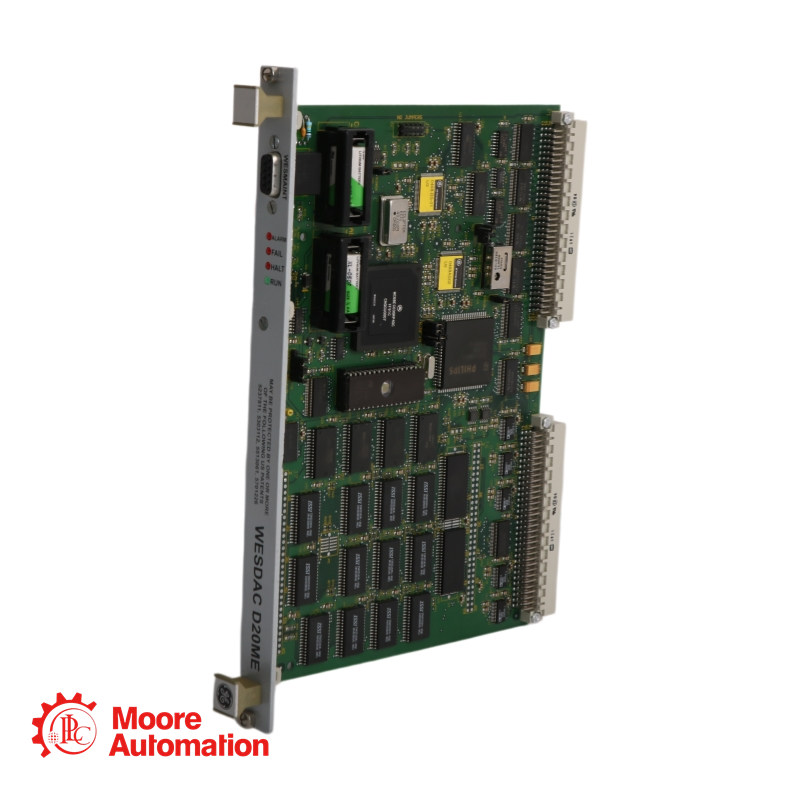

Il D20ME è il processore principale di sesta generazione per la piattaforma D20. Questo modulo processore principale a 32 bit gestisce la raccolta e l'invio dei dati ai computer host, esegue algoritmi di automazione locali e mantiene i dati di I/O e dei dispositivi nel database di sistema.

Processore e memoria
Architettura della CPU: microprocessore a 32 bit
Memoria flash per applicazioni: 2 MB
SRAM: 1,5 MB
NVRAM: 512 KB
BootROM: 1 MB
Orologio: TCXO (oscillatore a cristallo compensato in temperatura) con risoluzione di 1,0 ms, precisione di ±2 ppm
Porte di comunicazione
Porte seriali: 7 x RS-232/485
Porta di manutenzione: 1 x RS-232 (dedicata)

D20 ME

Domanda

Risposta

Quanti dispositivi posso collegare direttamente al D20ME?

La scheda stessa è dotata di 7 porte seriali (RS-232/485) per connessioni dirette a IED. Inoltre, dispone di 2 porte D.20 Link dedicate che si collegano a rack di moduli I/O distribuiti, i quali possono interfacciarsi con centinaia di punti di campo (TI, TO, ecc.).

Il D20ME II supporta la comunicazione Ethernet?

Il modello base D20 ME non dispone di una porta Ethernet integrata, ma è "Wireless Ethernet Ready" tramite PPP. Per la connettività Ethernet nativa 10/100, lo chassis principale del D20 può essere aggiornato con la scheda Ethernet/memoria D20EME opzionale.

Cosa succede in caso di interruzione di corrente? I dati vengono salvati?

La D20 ME è dotata di 512 KB di NVRAM (RAM non volatile). Questa memoria conserva i dati critici (come la configurazione e i valori accumulati) anche in caso di interruzione di corrente.

Il D20 ME è adatto ad ambienti difficili?

Sì. È progettato specificamente per le sottostazioni elettriche.
