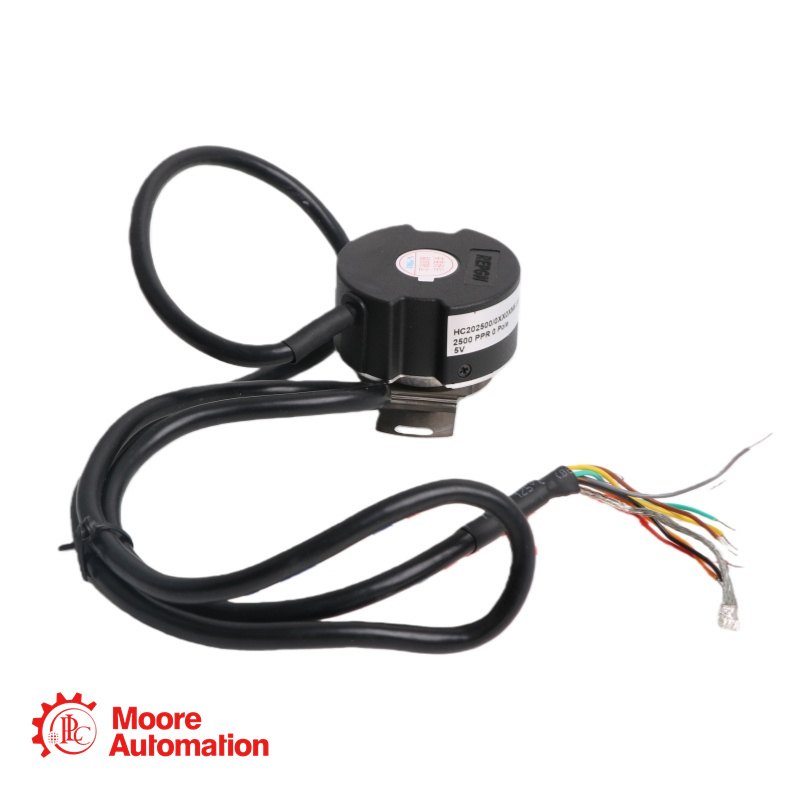

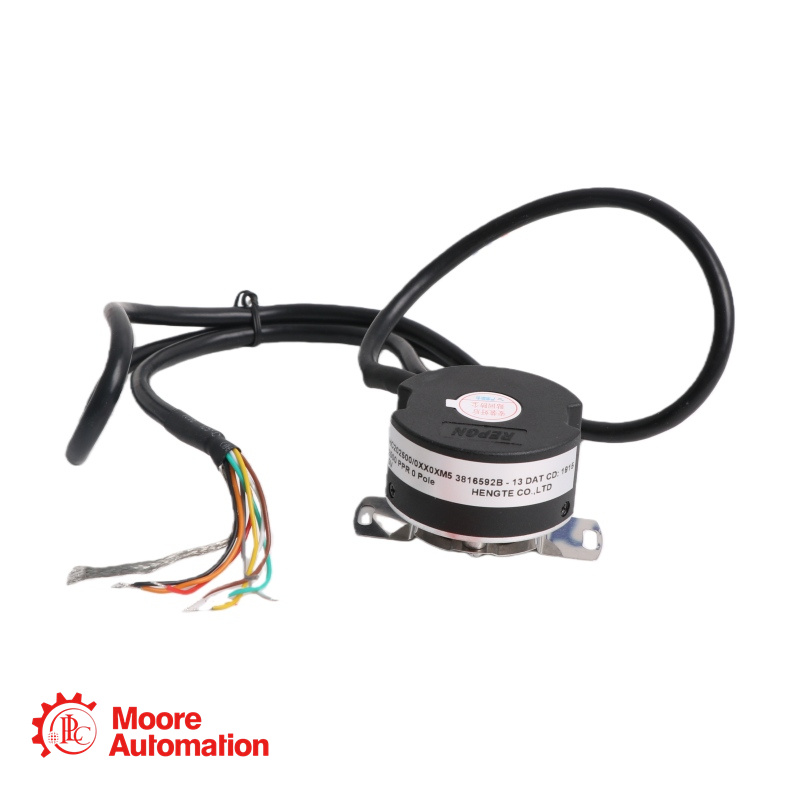

ENCODER HENGSTLER HC202500/0XX0AJ2 ENCODER INCREMENTALI

Descrizione dettagliata

L'ENCODER HENGSTLER HC202500/0XX0AJ2 fa parte della serie HC20, una famiglia di encoder rotativi ottici ad albero cavo compatti e ad alte prestazioni. Questo modello specifico, l'HC202500, è progettato come soluzione versatile per il feedback motore per motori passo-passo, servo e brushless DC (BLDC).

Parametri del prodotto

Marca/Modello: HENGSTLER ENCODER HC202500/0XX0AJ2 ENCODER INCREMENTALI
Tipo: Encoder rotativo ottico incrementale con commutazione opzionale.
Tecnologia: ottica con ASIC Phased Array.
Risoluzione incrementale: 2500 PPR (impulsi per rivoluzione).
Canali di uscita: quadratura a due canali (A, B) con indice opzionale (Z). Uscite complementari disponibili a seconda dell'opzione elettrica.
Frequenza di uscita massima: 500 kHz (per risoluzioni >1024 PPR).
Tensione di alimentazione: in genere CC 5 V ±10% (SELV).
Consumo di corrente (senza carico):
Solo incrementale: 150 mA max.
Incrementale + Commutazione: 175 mA max.
Precisione:
Incrementale: 40 secondi d'arco max, da bordo a bordo.
Commutazione: ±6 minuti d'arco max.
Tolleranza di eccentricità dell'albero: ±0,2 mm max.
Movimento assiale dell'albero: ±0,8 mm max.
Velocità meccanica massima: 12.000 giri/min (limitata dalla frequenza di uscita massima).
Temperatura di esercizio: da -40°C a +120°C.
Temperatura di conservazione: da -40°C a +120°C.
Resistenza agli urti: 100 G per 6 ms.
Resistenza alle vibrazioni: 2,5 G, da 5 a 2000 Hz.
Umidità: fino al 98% senza condensa.

Ulteriori informazioni

Caratteristica principale
• Feedback economico del servomotore con il nuovo ASIC Phased Array
• L'elevata temperatura di esercizio di 120°C non limita le prestazioni del motore
• Lettura diretta fino a 2500 PPR con canali di commutazione

Aree di applicazione

Codificatore Hengstler HC202500/0XX0AJ2 Gli ENCODER INCREMENTALI vengono utilizzati in queste aree come Servoazionamenti e azionamenti per motori BLDC, Sistemi di motori passo-passo, Robot, veicoli a guida automatica (AGV), unità pick-and-place, Macchine per imballaggio e stampa, Semiconduttori, apparecchiature di produzione, Medico e di laboratorio

Domande frequenti

D: Quali conteggi dei poli di commutazione sono disponibili per il HC202500/0XX0AJ2?
A: Il HC202500/0XX0AJ2 supporta configurazioni di motori a 4, 6, 8 o 10 poli.
D: Come posso allineare i segnali di commutazione con i poli magnetici del mio motore utilizzando il HC202500/0XX0AJ2?
A: Il HC202500/0XX0AJ2 è dotato di un sistema di montaggio con clip a molla che consente una regolazione rotazionale di ±20°.
D: Può il HC202500/0XX0AJ2 può essere utilizzato sia con controller a 5 V che con controller a tensione superiore?
A: Lo standard HC202500 funziona a 5 V ±10%.
