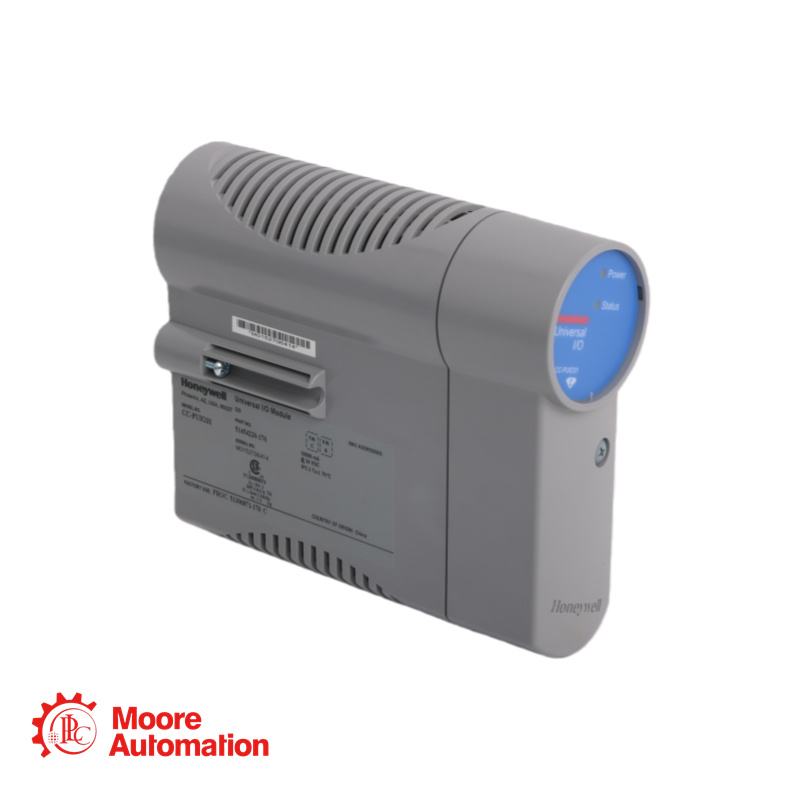

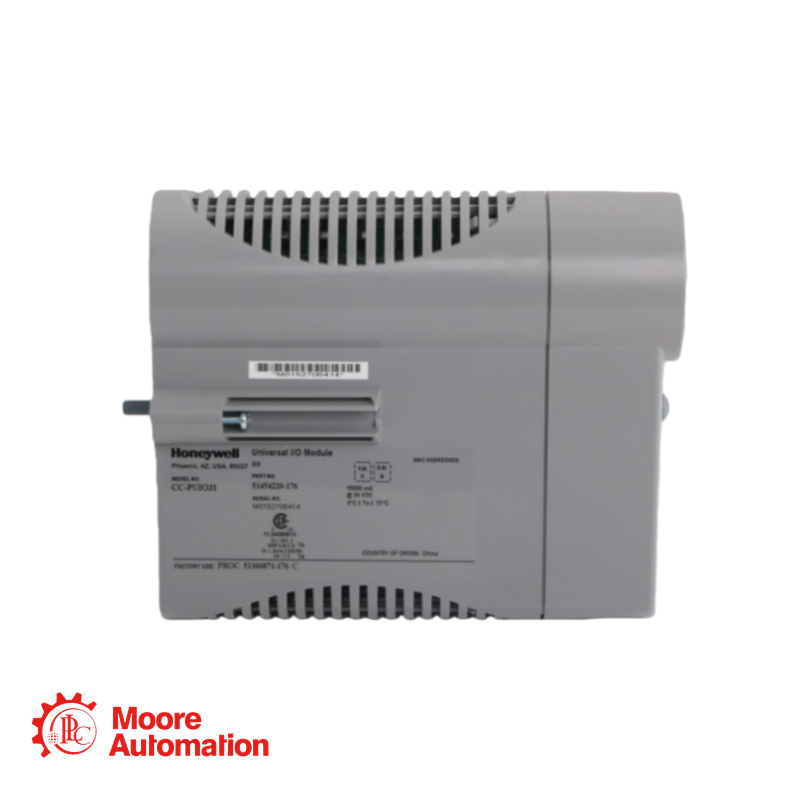

Honeywell CC-PUIO31 Universal I/O Module

Scheda tecnica del prodotto

Codice articolo: CC-PUI031
Numero di canali: 32
Tipologie di canale configurabili in base alla selezione dell'utente:
Ingresso analogico (4-20 mA / 0-20 mA)
Uscita analogica (4-20 mA) con supporto HART 7
Ingresso digitale (24 V CC) con sequenza di eventi (SOE, risoluzione 1 ms) e rilevamento di filo aperto (OWD) opzionali.
Uscita digitale (alimentazione a 24 V CC) con protezione da cortocircuito.
Ingresso a impulsi (4 canali qualsiasi, 0-15 kHz)
Velocità di scansione:
I/O analogici: 10 ms
I/O digitali (modalità SOE): risoluzione del timestamp di 1 ms, scansione PV di 20 ms (normale) o 5 ms (veloce)
Specifiche dell'ingresso analogico:
Intervallo di ingresso: 0‑20 mA o 4‑20 mA
Risoluzione A/D: 16 bit
Precisione: 0,1% del FS (23,5±2°C); 0,25% del FS (da -40 a +70°C)
Impedenza di ingresso: 250 Ω
Tensione di modo comune: da +33 VDC a -1 VDC (non dannosa)
Attenuazione del modo normale: 18 dB a 50 Hz, 20 dB a 60 Hz
Filtro: monopolare, -3 dB a 6 Hz
Limite di corrente di cortocircuito: 25 mA
Intervallo di uscita: 4‑20 mA (0 mA, 2,9‑21,1 mA impostabili)
Risoluzione: 12 bit
Precisione: <0,35% di FS a 25 °C
Carico resistivo massimo: 825 Ω a 20 mA
Tensione massima consentita: 16,5 V CC a 20 mA
Tempo di risposta: 80 ms (modalità HART), 0,25 ms (modalità non HART)
Validazione dell'output (lettura di conferma): ±4% del fondo scala
Tensione di alimentazione: fino a 26 V CC (alimentazione di campo)
Rilevamento ON: >3,2 mA (senza OWD); 3,1‐7 mA (con OWD)
Rilevamento OFF: <2,0 mA
Rilevamento di fili aperti (OWD): <0,9 mA
Risoluzione del timestamp SOE: 1 ms
Filtro d'ingresso: passa-basso del primo ordine, 16 Hz
Specifiche dell'uscita digitale:
Corrente di carico: da 1 mA min a 0,5 A max per canale; 9 A max per modulo
Tensione di conduzione: 24 V tipica a 0,5 A
Perdite di dati provenienti da altri stati: <0,1 mA
Risposta al cortocircuito: limiti a <1,4 A entro 2 μs, fino a 750 mA entro 10 μs; si spegne dopo 10 ms
Specifiche di ingresso a impulsi (4 canali qualsiasi):
Gamma di frequenza: 0-15 kHz
Durata minima dell'impulso: 25 μs
Temperatura di esercizio: da -40 °C a +70 °C (temperatura ambiente del modulo)
