Descrizione di IC660BBA104

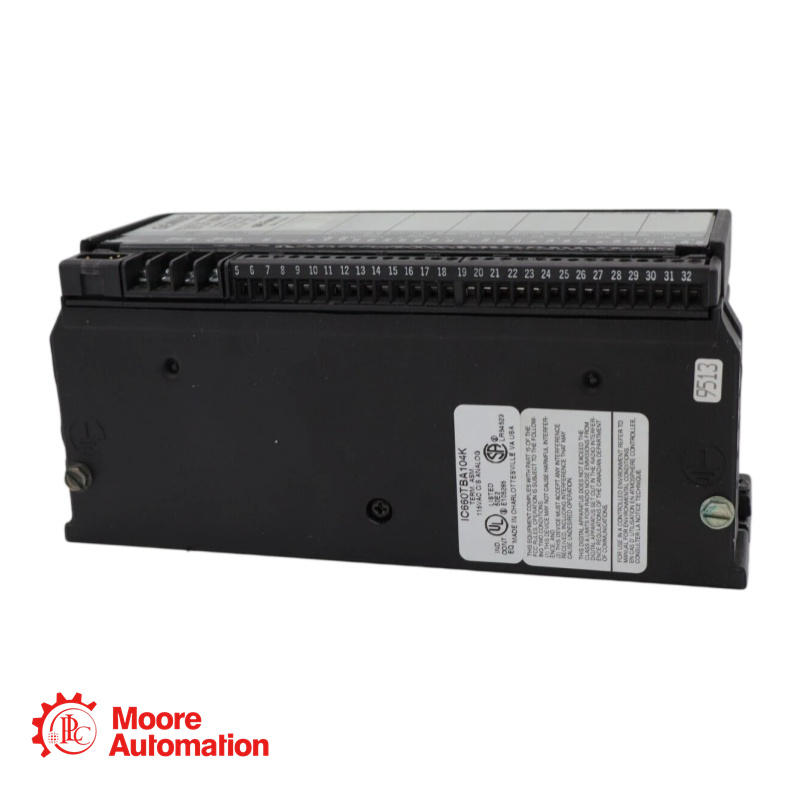

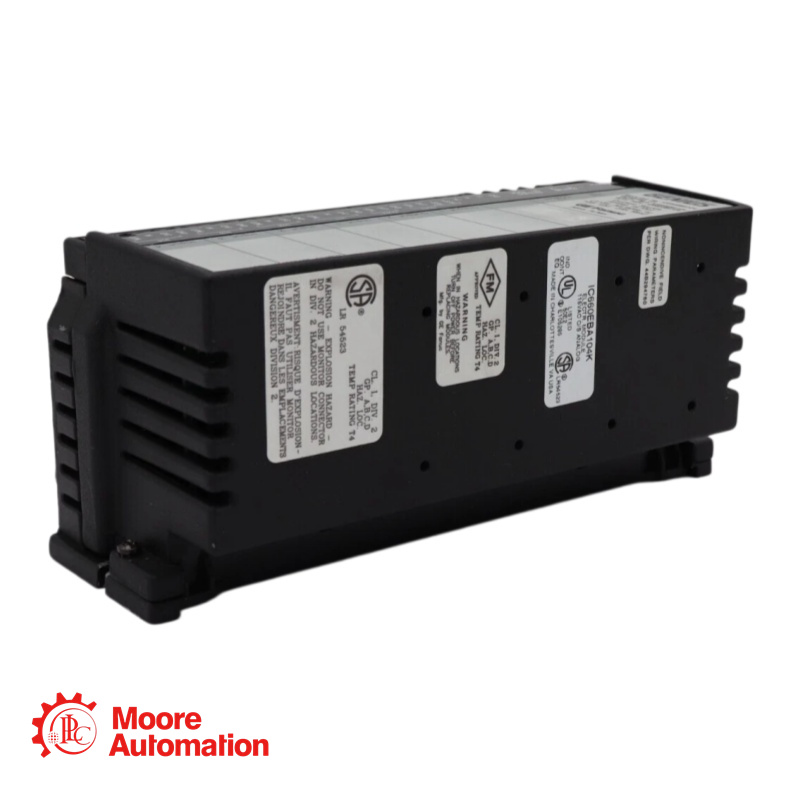

Il GE Fanuc IC660BBA104 è un blocco I/O Genius progettato per interfacciare un controllore programmabile con un massimo di quattro ingressi analogici 4-20 mA e due uscite analogiche 4-20 mA. È alimentato da una tensione di 115 V CA/125 V CC. Il modulo è dotato di canali di ingresso completamente isolati, ciascuno dei quali fornisce un'alimentazione di loop a 24 V, semplificando il cablaggio per i trasmettitori a due fili. La diagnostica avanzata configurabile via software, che include il rilevamento di circuiti aperti e il controllo degli errori di feedback, garantisce l'affidabilità del sistema senza la necessità di calibrazione manuale.

Sei circuiti analogici da 4 a 20 mA: 4 ingressi e 2 uscite
canali isolati
Non è necessaria alcuna calibrazione da parte dell'utente per il funzionamento.
Configurabile tramite software
Diagnosi avanzata
Controllo dedicato del modulo di commutazione del bus

Parametro

Tensione di alimentazione: 98-132 V CA / 105-145 V CC
Corrente massima: 250 mA (CA) / 140 mA (CC)
Frequenza/Ondulazione: 47-63 Hz (CA) / Ondulazione massima del 10% (CC)
Tempo di interruzione dell'alimentazione: 1 ciclo (CA) / 10 ms min. (CC)
Isolamento (da blocco a blocco): 1500 V per un minuto
Isolamento (da gruppo a gruppo): 1500 V RMS
Controllo BSM: commuta un BSM da 24/48 V CC (IC66*BSM021)
Numero di ingressi: 4
Intervallo: da 4 mA a 20 mA
Capacità di sovratensione: da 0 mA a 25 mA
Risoluzione: 1 µA
Tempo di conversione: da 16,6 ms a 400 ms (selezionabile dall'utente)
Impedenza d'ingresso: 100 Ohm ± 5%

FAQ

Che cosa significa la diagnosi "Filo aperto" per un canale di ingresso?
A: Il blocco fornisce un'alimentazione a 24 V su ciascun canale di ingresso per alimentare i trasmettitori a 2 fili. La diagnostica "Filo aperto" indica che la corrente che scorre nel circuito è scesa al di sotto di 2 mA, il che è in genere causato da un filo rotto o scollegato nel circuito. Questa funzione consente una rapida risoluzione dei problemi di cablaggio sul campo.

Qual è lo scopo della diagnostica "Errore di feedback in uscita"?
A: Ogni canale di uscita dispone di un convertitore A/D dedicato che misura la corrente di uscita effettiva e la confronta con il valore richiesto. Se la differenza supera i 250 µA, viene segnalato un errore di "Feedback Error". Questo può rilevare errori di cablaggio o un guasto hardware nel circuito di uscita. Possono verificarsi falsi errori se il "Tempo di feedback in uscita" è impostato su un valore troppo breve; si consiglia pertanto di aumentare questo valore o di disabilitare il test se si richiedono correnti molto basse (inferiori a 1 mA).

Ho bisogno di un alimentatore esterno da 24 V per i miei sensori alimentati a loop quando utilizzo questo blocco?
R: No. Una caratteristica fondamentale di questo blocco è che ciascuno dei quattro canali di ingresso fornisce la propria alimentazione interna a 24 V per il circuito di corrente, in grado di erogare fino a un valore nominale di 25 mA. Ciò semplifica la progettazione del sistema eliminando la necessità di alimentatori separati per i trasmettitori da campo, a condizione che l'impedenza totale del circuito non superi i 1000 ohm (a 20 mA).
