Modulo di alimentazione MTL-4041B - MTL

Richiedi il prezzo qui:

Responsabile vendite: Frida

Telefono/Whatsapp: +86 15359408275

E-mail: sales5@mooreplc.com

Informazioni di base

Produttore: MTL Instruments (Eaton)
Famiglia di prodotti: Serie MTL4000
Funzione: Barriera e ripetitore isolato a 1 canale per trasmettitori a 2/3 fili
Caratteristica principale: HART® / Trasparenza della comunicazione digitale (bidirezionale)

Descrizione del prodotto

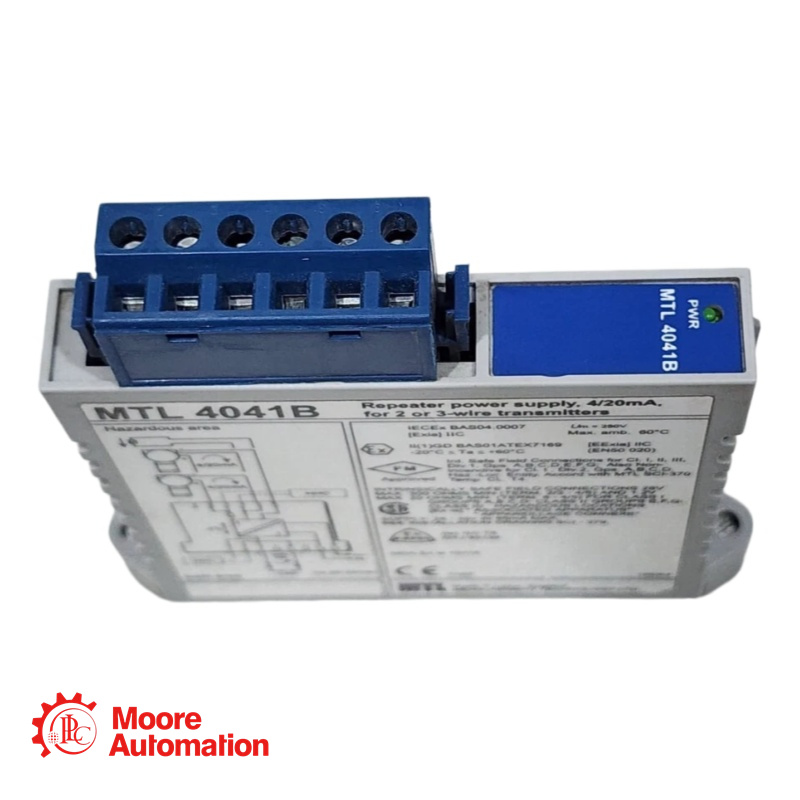

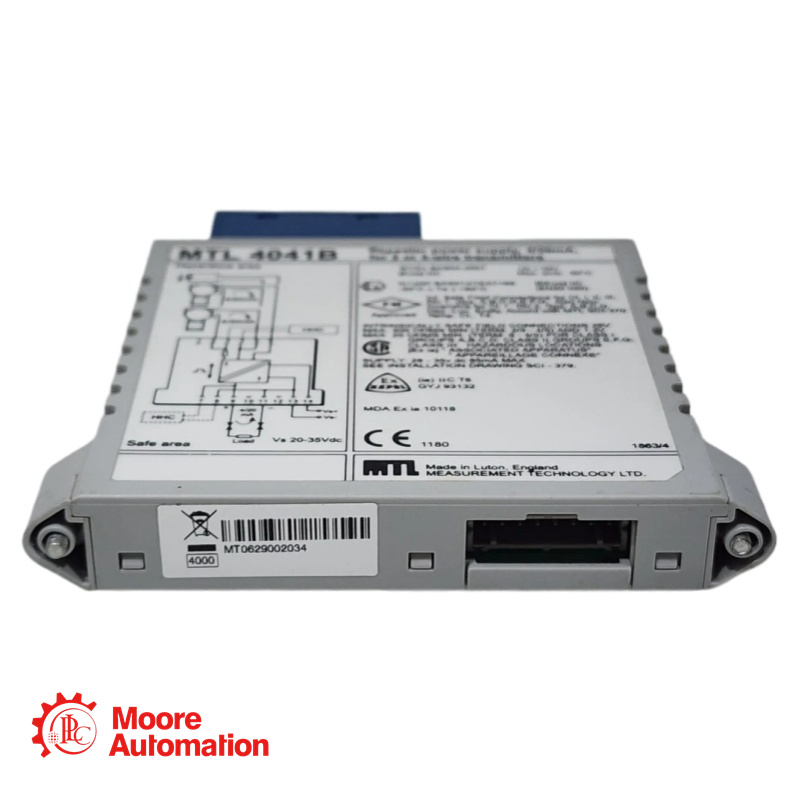

Il modulo MTL4041B fornisce un'alimentazione CC completamente flottante per alimentare un trasmettitore convenzionale a 2 o 3 fili da 4/20 mA o un trasmettitore "intelligente" installato in un'area pericolosa, e ripete la corrente in un altro circuito per alimentare un carico in un'area sicura. Per i trasmettitori intelligenti, l'unità consente la trasmissione bidirezionale di segnali di comunicazione digitali sovrapposti al segnale da 4/20 mA, in modo che il trasmettitore possa essere interrogato sia dalla postazione operatore che tramite un comunicatore portatile (HHC). Il modulo può essere utilizzato anche con sorgenti di corrente per aree pericolose e con alcuni misuratori a vortice e a turbina.

Specifiche tecniche

Campi di applicazione

Posizionatore valvola intelligente: calibrazione Consente a un tecnico di collegare un comunicatore HART® alla scatola di giunzione sul campo (terminali 3 e 4) senza rimuovere la resistenza di loop da 250Ω o scollegare il segnale DCS.
Interfaccia per flussimetri a turbina: specificamente indicata come compatibile con alcuni flussimetri a vortice e a turbina; l'unità gestisce le elevate correnti di eccitazione spesso richieste da questi dispositivi.
Conversione di circuiti analogici in HART®: se si aggiorna un trasmettitore di pressione analogico a un trasmettitore intelligente, l'MTL4041B garantisce che il cablaggio del circuito 4/20mA e la barriera IS esistenti siano compatibili con i segnali digitali FSK.

Domande frequenti - MTL-4041B

D: Perché l'applicazione "Smart" richiede una resistenza di carico da 250Ω?
A: La comunicazione HART® sovrappone un segnale di corrente a modulazione di frequenza (FSK) (±0,5 mA) al loop analogico 4/20 mA. L'ingresso del sistema di controllo deve avere un'impedenza minima di 250 Ω per convertire questa ondulazione di corrente in un segnale di tensione rilevabile. La specifica MTL4041B definisce esplicitamente la resistenza di carico per garantire la presenza di tale impedenza.

D: Posso utilizzare i terminali 5 e 6 per la comunicazione HART®?
R: No. Secondo le specifiche di sicurezza, i terminali 5 e 6 non supportano le comunicazioni HART®. È necessario utilizzare i terminali 3 e 4 per la connessione HHC sul campo oppure far passare il segnale attraverso il circuito di uscita principale (9 e 11) per i modem in sala di controllo.

D: Qual è la differenza tra collegare un trasmettitore a 2 fili e uno a 3 fili?
A:
2 fili: Collegare il trasmettitore (+) al terminale 2; il trasmettitore (-) al terminale 5.
3 fili: Collegare il trasmettitore (+) al terminale 2; il trasmettitore (-) al terminale 5; collegare il terzo filo del trasmettitore (di solito la schermatura o un comune specifico) secondo le istruzioni del manuale del trasmettitore, spesso al terminale 6 o alla terra.

D: Il LED è solo una spia di alimentazione?
A: Sì. Il singolo LED verde indica la presenza di alimentazione CC (Vs) sui terminali 13 e 14. Non indica lo stato del circuito di segnale né il rilevamento di guasti sulla linea.
