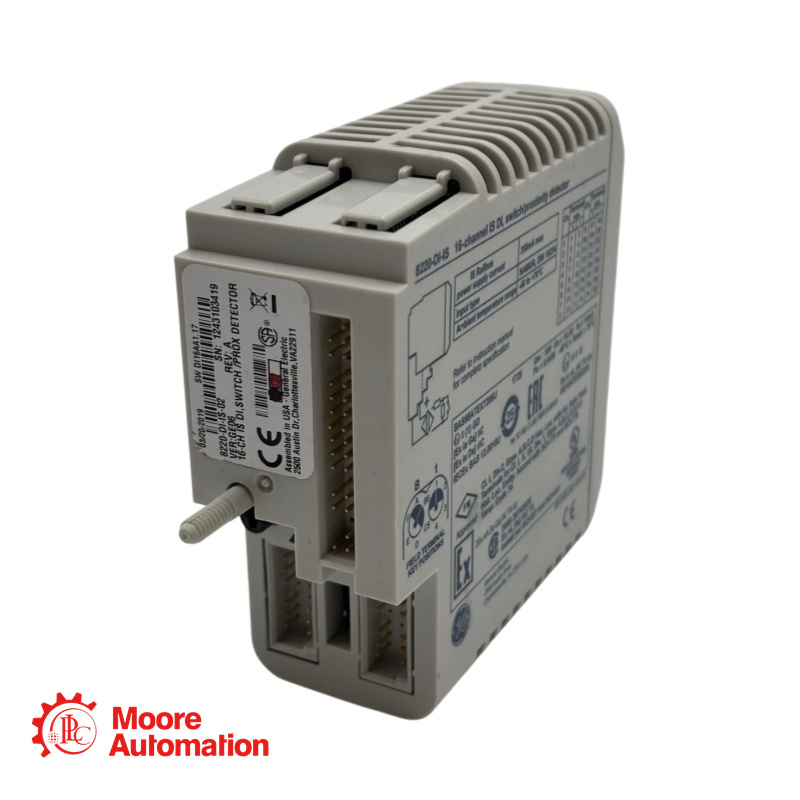

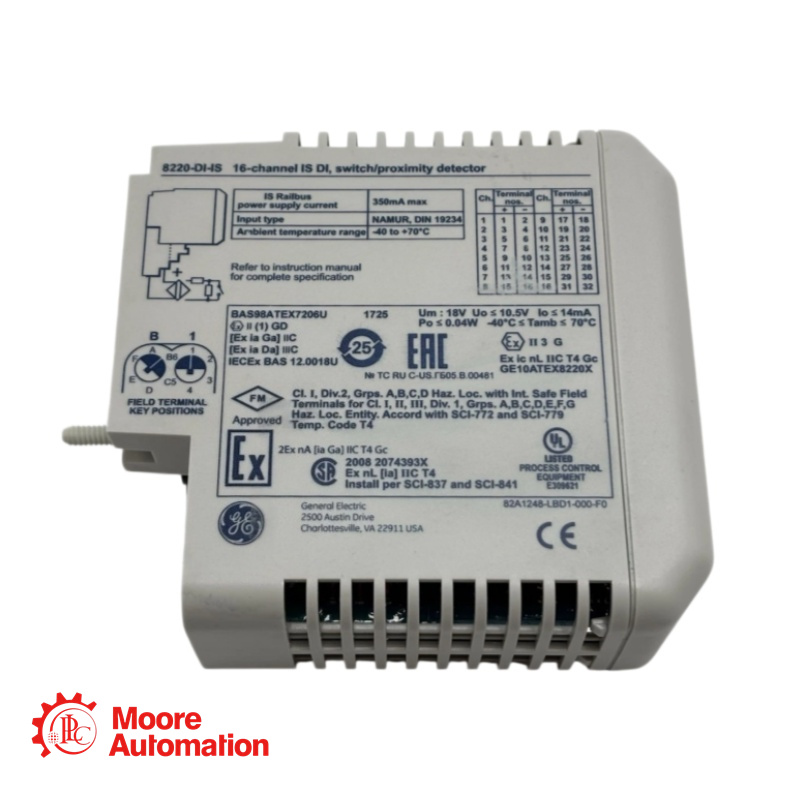

Modulo di ingresso discreto MTL 8220-DI-IS

Richiedi il prezzo qui:

Responsabile vendite: Frida

Telefono/Whatsapp: +86 15359408275

E-mail: sales5@mooreplc.com

Informazioni di base

Produttore: MTL Instruments (Eaton)
Famiglia di prodotti: I/O serie MTL8000
Funzione: Ingresso digitale IS a 16 canali (interfaccia interruttore/rilevatore di prossimità)
Applicazione principale: Acquisizione del segnale per aree pericolose di Zona 0 / Classe I Divisione 1

Descrizione del prodotto

Il modello 8220-DI-IS è un modulo di ingresso ad alta densità e a sicurezza intrinseca, progettato per interfacciarsi con un massimo di 16 dispositivi di campo installati in aree pericolose. Accetta segnali da contatti puliti, apparecchiature semplici o rilevatori di prossimità conformi alle normative NAMUR.

Specifiche tecniche

Campi di applicazione

Chimica e petrolchimica: Monitoraggio in blocco di valvole manuali, pressostati e interruttori di livello in impianti di stoccaggio.
Sistemi di controllo della turbina: Interfaccia per i contatti di allarme del sensore di vibrazione (sonde di prossimità) con LFD per garantire l'integrità del circuito.
Pannelli antincendio e di rilevamento gas: Monitoraggio dei pulsanti di allarme manuali e dei rilevatori di fumo/calore situati nelle zone di lavorazione a rischio.
Trasporti ferroviari: Feedback sullo stato di funzionamento delle apparecchiature di segnalamento a bordo binario, laddove è obbligatoria la sicurezza intrinseca.

Domande frequenti - 8220-DI-IS

D: Come funziona il sistema di rilevamento dei guasti di linea (LFD)?k su questo modulo?
A: Il modulo monitora la resistenza totale del circuito.
Funzionamento normale: la resistenza corrisponde alla corrente NAMUR (1,2 mA - 2,1 mA).
Circuito aperto: resistenza del circuito > 90 kΩ. Il modulo segnala un guasto (interruzione del filo).
Cortocircuito: resistenza del circuito < 100 Ω. Il modulo segnala un guasto (cortocircuito del filo).
Nota: la funzione LFD può essere attivata o disattivata per ciascun canale tramite configurazione software per adattarsi al semplice cablaggio a contatto pulito.

D: Posso utilizzare questo modulo per applicazioni di conteggio ad alta velocità?
A: Limitato. La frequenza di ingresso massima è 20 Hz e la larghezza minima dell'impulso rilevabile è 45 ms. Questo è progettato per conteggio lento degli impulsi meccanici (ad esempio, flussometro a turbina con uscita a interruttore reed) anziché feedback tramite encoder rotativo ad alta velocità.

D: Qual è la differenza tra i terminali da campo 8623-FT-IS e 8624-FT-IS?
A:
8623-FT-IS: Morsettiera standard per tutti i 16 canali.
8624-FT-IS: Morsettiera specializzata che fornisce la funzionalità di disconnessione del circuito (fusibile/interruttore automatico) per 8 canali. Viene utilizzata per le modifiche di manutenzione senza dover spegnere l'intero modulo.
