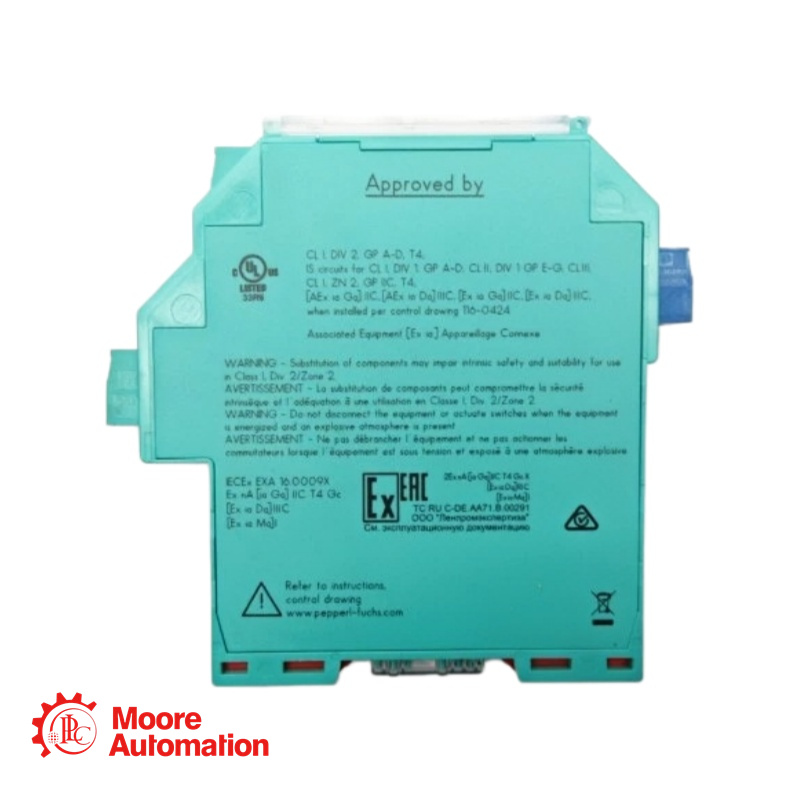

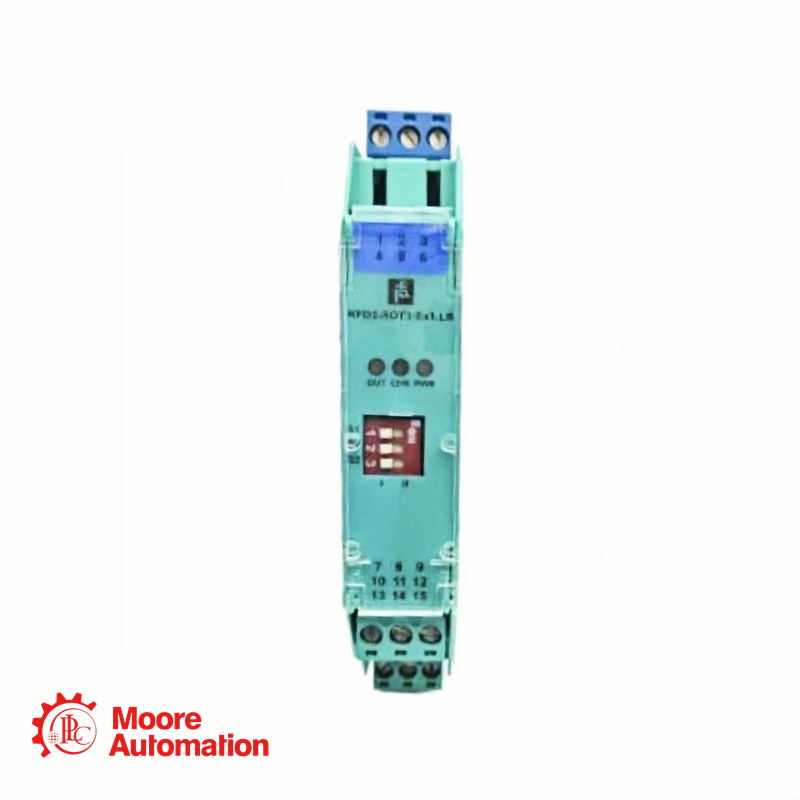

Amplificatore di commutazione Pepperl+Fuchs KFD2-SOT3-EX1.LB

Richiedi il prezzo qui:

Responsabile vendite: Frida

Telefono/Whatsapp: +86 15359408275

E-mail: sales5@mooreplc.com

Informazioni di base

Produttore: Pepperl+Fuchs
Tipo di prodotto: Modulo di interfaccia K-System (serie KF)
Funzione: Condizionatore di segnale a 1 canale e barriera di isolamento per applicazioni in aree pericolose

Descrizione del prodotto

IL KFD2-SOT3-EX1.LB Si tratta di una barriera galvanicamente isolata progettata per il trasferimento di segnali digitali da un'area pericolosa a un'area sicura. Accetta input da sensori NAMUR o contatti meccanici a secco e fornisce due uscite a transistor passive indipendenti.

Questa unità si distingue per la logica di uscita configurabile, che consente al secondo canale di uscita di funzionare sia come splitter di segnale ridondante sia come uscita dedicata per l'indicazione di guasti. Grazie al rilevamento integrato dei guasti di linea (LFD) e alla classificazione di sicurezza funzionale SIL 2 (SC 3), è ottimizzata per i circuiti di automazione di processo critici che richiedono elevata disponibilità e trasparenza diagnostica.

Specifiche tecniche

Campi di applicazione

Impianti chimici e petrolchimici: Interfaccia per sensori di prossimità NAMUR per il monitoraggio della posizione delle valvole in zone pericolose.
Sistemi di rilevamento incendi e gas: monitoraggio affidabile di rilevatori di fumo o pulsanti di allarme manuali con livello di integrità SIL 2.
Skid di turbina e compressore: sensore di vibrazione (sonda di prossimità) interfacciato con funzionalità di memorizzazione dei guasti.
Sistemi di sicurezza strumentati (SIS): laddove è richiesta la capacità sistematica SC 3 per l'elemento di condizionamento del segnale.

Domande frequenti - KFD2-SOT3-EX1.LB

D: Come si collega un contatto pulito (interruttore) a questo? KFD2-SOT3-EX1.LB?
A: È necessario collegare il contatto in serie con una rete di resistori (ad esempio, Pepperl+Fuchs F-NR3-Ex1) all'estremità di campo per simulare i livelli di corrente NAMUR. In alternativa, è possibile disabilitare LFD tramite il DIP switch e collegare un contatto pulito direttamente tra il terminale 1+ e 2+. Nota: la disabilitazione di LFD rimuove la capacità del modulo di rilevare la rottura di un cavo di campo.

D: Qual è la differenza tra l'isolamento "Output I" e "Output II"?
A: Entrambi sono transistor passivi galvanicamente isolati. Tuttavia, l'isolamento tra l'uscita I e l'uscita II è di tipo base (60 V). Se si utilizzano entrambe le uscite per pilotare due diverse schede di ingresso PLC con riferimenti di alimentazione differenti, assicurarsi che la differenza di potenziale non superi i 60 V per mantenere l'isolamento di sicurezza.

D: Cosa significa "Uscita a transistor passivo"?
A: Il modulo non fornisce tensione sul circuito di uscita. È necessario fornire una sorgente di tensione CC esterna (max 30 V) in serie con il carico (ad esempio, una scheda di ingresso PLC). Il modulo funge da interruttore per portare questo circuito esterno a massa (0 V).

D: Cosa indica "Um 253 V AC" nei dati relativi alle aree pericolose?
A: Questa è la tensione massima di sicurezza che può essere applicata al lato non pericoloso (terminali di alimentazione) senza compromettere la protezione di sicurezza intrinseca. Non è la tensione di esercizio (che è di 19-30 V CC). Indica la robustezza del modulo contro i transienti di tensione di rete.
